按照天线的方向性对天线的分类： 1、方向性天线 通常是指具有在某些方向上比其它方向更能有效的 辐射或接收电磁波的天线。为了描述方向性，客观上需 要一个在各个方向上都有相同辐射能力的天线作为参考 (实际上，所有真实天线都是方向性天线)。 2、全向性天线 假想的在所有方向上具有相同辐射和接收能力的无损 耗天线。显然，全向天线只能存在于假想中，这种天线 又称为“理想点源天线”。因为即便是最简单的天线 也是有某种程度的方向性的。虽然是假想的且物理不可 实现的，但是，全向天线通常被选为参考，进而来表示 实际天线的方向性。 STE_A.J.YUE 西安电子科技大学通信工程学院 6
STE_A.J.YUE 西安电子科技大学通信工程学院 6 按照天线的方向性对天线的分类： 1、方向性天线 通常是指具有在某些方向上比其它方向更能有效的 辐射或接收电磁波的天线。为了描述方向性，客观上需 要一个在各个方向上都有相同辐射能力的天线作为参考 （实际上，所有真实天线都是方向性天线）。 2、全向性天线 假想的在所有方向上具有相同辐射和接收能力的无损 耗天线。显然，全向天线只能存在于假想中，这种天线 又称为“理想点源天线” 。因为即便是最简单的天线 也是有某种程度的方向性的。虽然是假想的且物理不可 实现的，但是，全向天线通常被选为参考，进而来表示 实际天线的方向性
三维立体方向图与二维平面方向图 主 辐射强度 + 主瓣 副瓣 旁辩 后瓣 副辦 为辦 后瓣 副辦 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 7 三维立体方向图与二维平面方向图
方向图不容易看出随方向变化时，方向图的尖锐程度，常常 引出归一化方向性函数，即将最大辐射方向场强规定为 “1”,来比较其它方向场强相对值的方法数学表示式为 E(0,0) f(0,0)= E(Oma,pmax） 式中0max,pmax代表最大辐射方向的坐标角。 对称振子的方向函数为： f.)=cos(klcos0)-coski sinO 下图为某些类型的方向性图形。立体的方向性图 形是比较复杂的，常取通过主向的剖面方向性图形来讨 论天线方向性特性，如下图所示，并引用下述波瓣参量。 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 8 式中θmax,φmax代表最大辐射方向的坐标角。 对称振子的方向函数为： 下图为某些类型的方向性图形。立体的方向性图 形是比较复杂的,常取通过主向的剖面方向性图形来讨 论天线方向性特性,如下图所示,并引用下述波瓣参量。 max max ( , ) ( , ) ( , ) E f E cos( cos ) cos ( , ) | | sin kl kl f 方向图不容易看出随方向变化时,方向图的尖锐程度,常常 引出归一化方向性函数,即将最大辐射方向场强规定为 “1”,来比较其它方向场强相对值的方法,数学表示式为

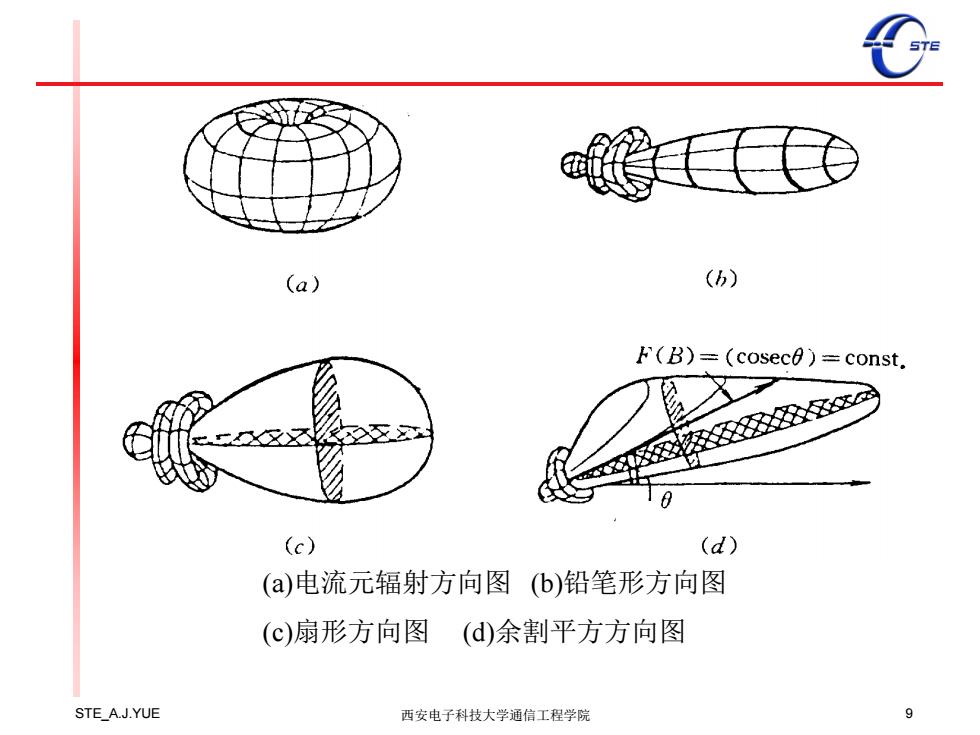

(a) (b) (B)=(cosec)=const. 2按☒父冬x (c) (d) (a)电流元辐射方向图(b)铅笔形方向图 (c)扇形方向图 (d余割平方方向图 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 9 (a)电流元辐射方向图 (b)铅笔形方向图 (c)扇形方向图 (d)余割平方方向图
