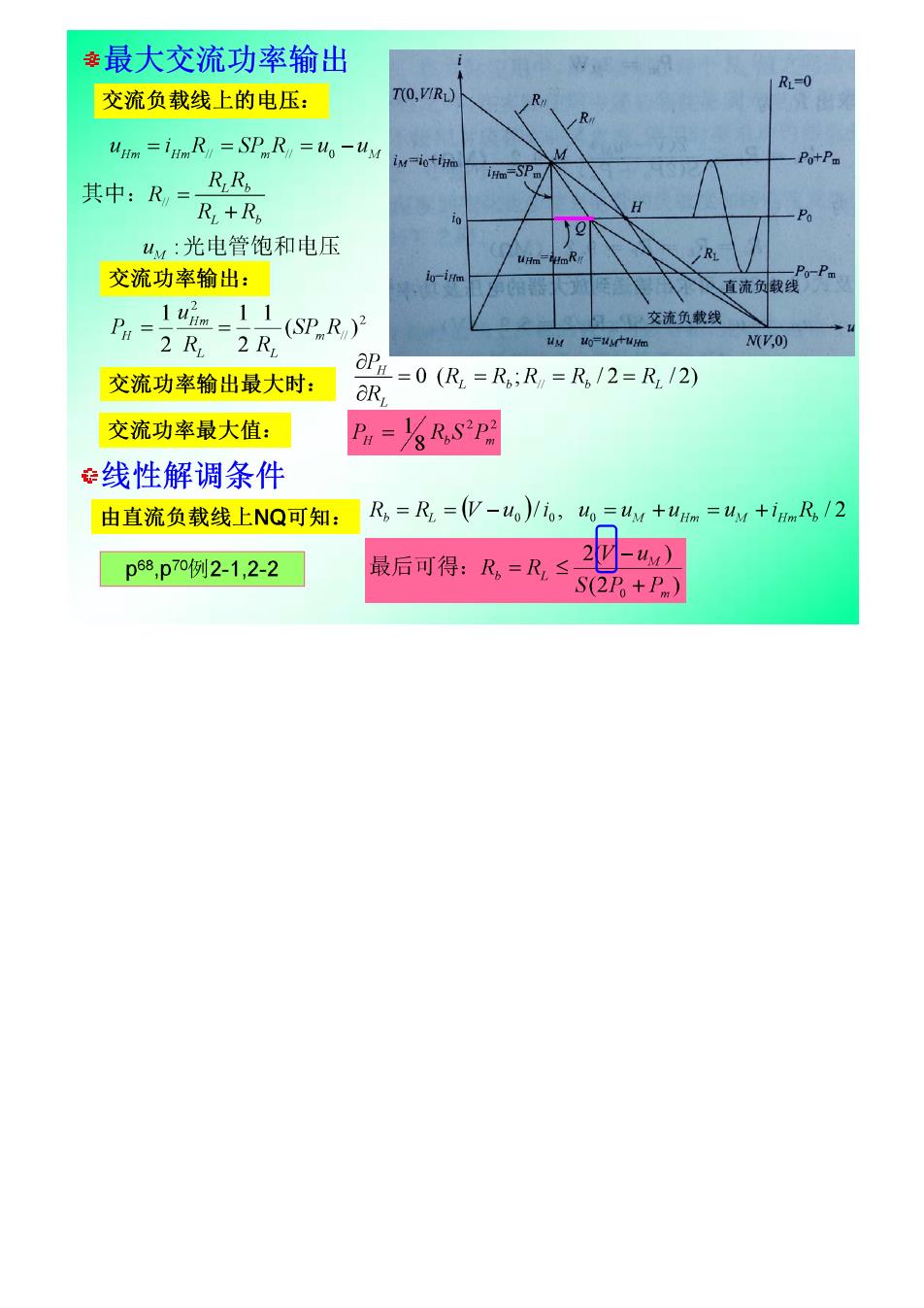

◆最大交流功率输出 R=0 交流负载线上的电压： T(O.VIRL) 4Hm=inR=SPR=u。-u, Po+Pa 其中：R= R,+R u,:光电管饱和电压 交流功率输出： -(SP R) 交流负载线 交流功率输出最大时： 0=0(R,=RR,=R12=R,/2) 交流功率最大值： =R,s2p 线性解调条件 由直流负载线上NQ可知： R。=R=(V-4o)/io,三uw+um=4g+1nR/2 p9,p70例2-1,2-2 最后可得：R,=R,≤ 2-uw) S(2p+p)
>光电管频率特性 光电管等效于一个高内阻的电流 源，其信号等效电路如右图所示。 其中光电管内阻R,忽略，输出电压 为 iR, Ca 1+joC R 有效值为 u=vuu:=- iR I+o'CR: 图2.1-12光电管等效电路 光电管的电容： C.=A/d 光电管的响应频率或截止频率： 1 1 @.-CiRL f。=2πCR 22
3.2光电倍增管 23
一、工作原理 1.光子透过入射窗口入射 在光电阴极上： 2.光电阴极上的电子受光子激发 离开表面发射到真空； 3.光电子通过电场加速和电子光 学系统聚焦入射到第一倍增级上 倍增级受到高速电子轰击将发射 出比入射电子数目更多的二次电 子。入射电子经N级倍增极，光 电子就放大N次； 图2.21光电倍增管结构原理图 4经过倍增后的二次电子由阳极 光电倍增管的组成： 收集，形成阳极光电流。 光窗、光电阴极、电子光学系 统、电子倍增系统和阳极。 24

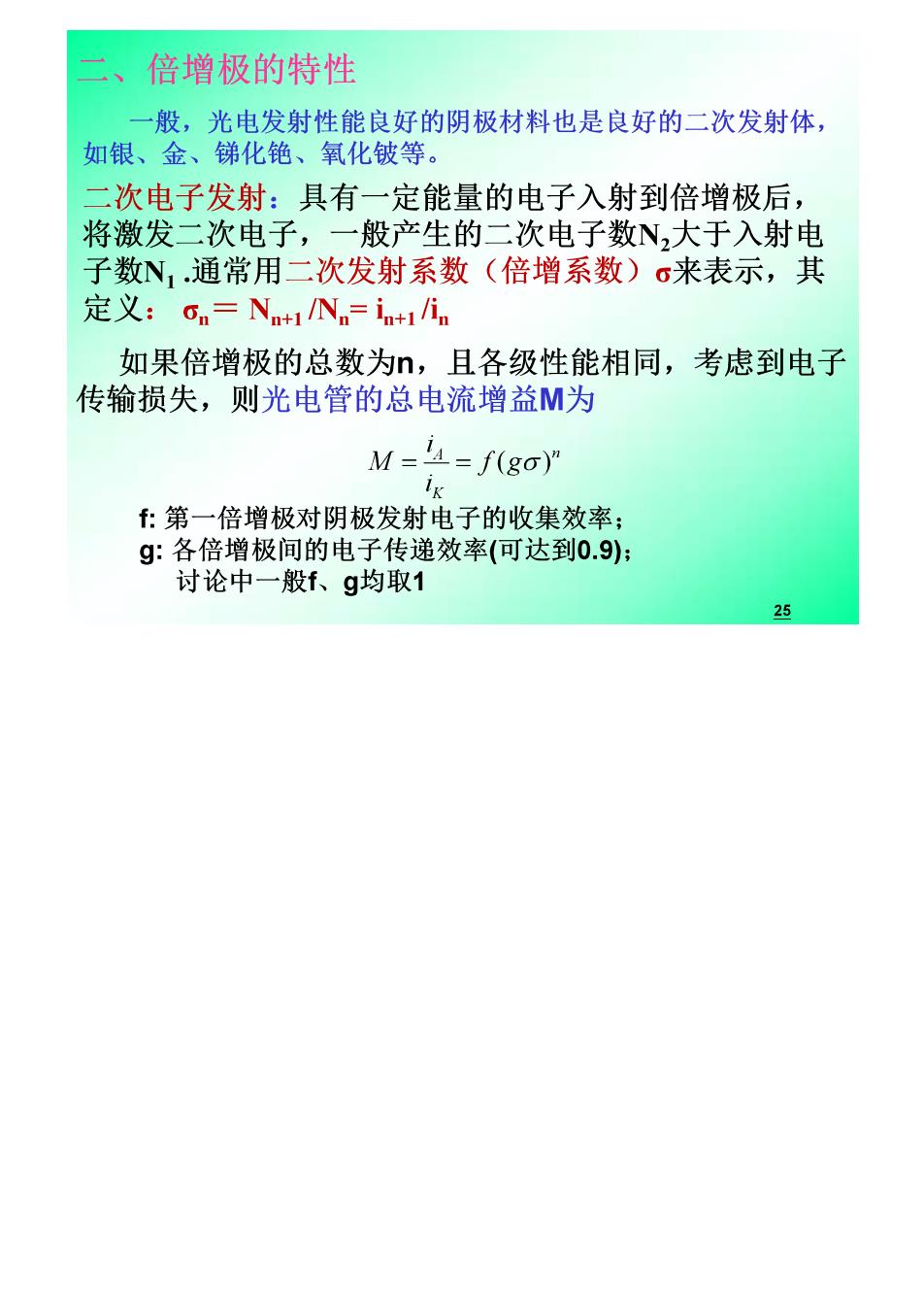

二、倍增极的特性 一般，光电发射性能良好的阴极材料也是良好的二次发射体， 如银、金、锑化铯、氧化铍等。 二次电子发射：具有一定能量的电子入射到倍增极后， 将激发二次电子，一般产生的二次电子数2大于入射电 子数N1.通常用二次发射系数（倍增系数）σ来表示，其 定义：Gn=Nt1N=in+1in 如果倍增极的总数为，且各级性能相同，考虑到电子 传输损失，则光电管的总电流增益M为 M='⊥=f(go)” :第一倍增极对阴极发射电子的收集效率； g:各倍增极间的电子传递效率（可达到0.9）： 讨论中一般f、g均取1
