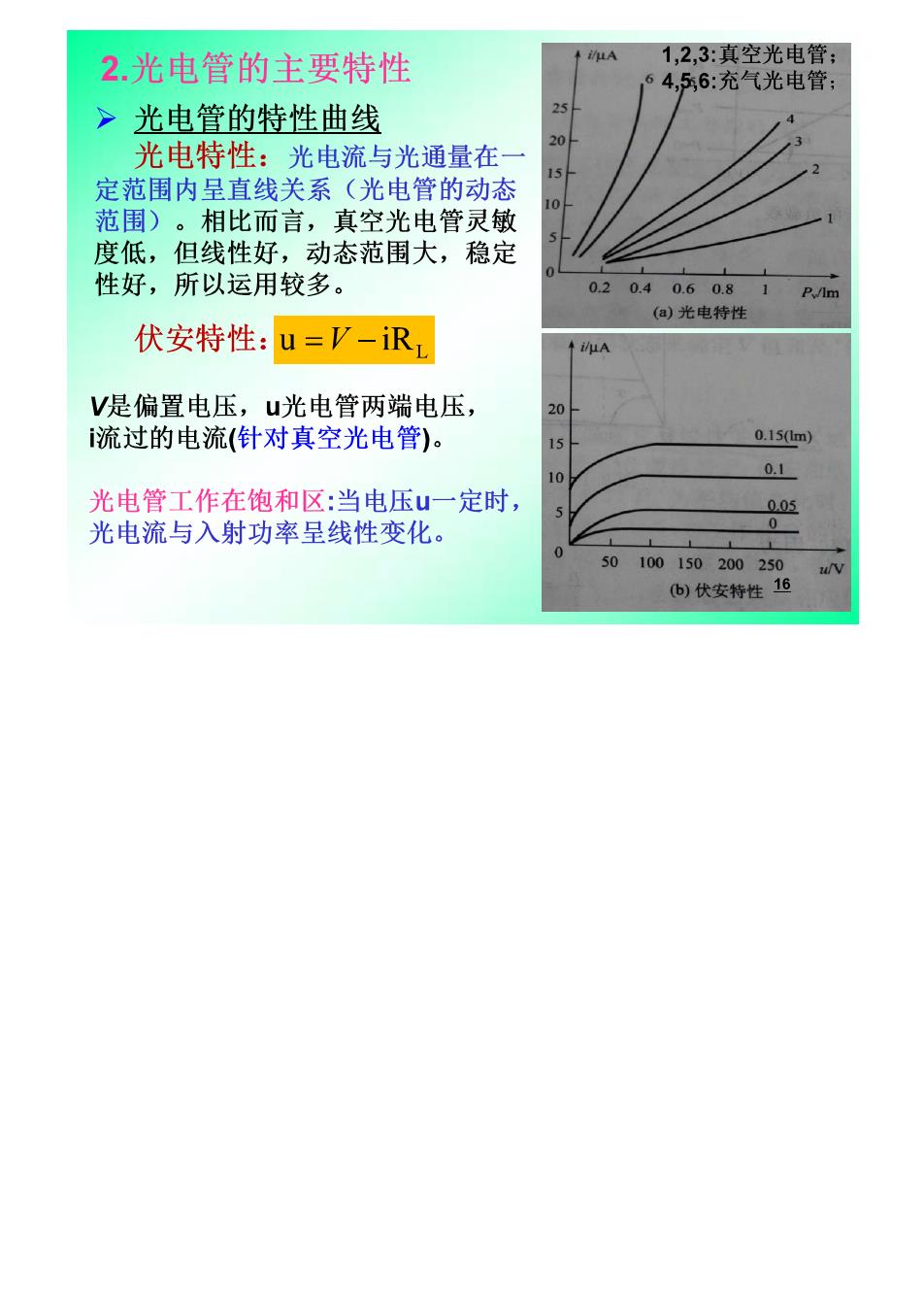

2.光电管的主要特性 A 1,2,3:真空光电管； 64,56:充气光电管； >光电管的特性曲线 光电特性：光电流与光通量在 定范围内呈直线关系（光电管的动态 范围)。相比而言，真空光电管灵敏 度低，但线性好，动态范围大，稳定 性好，所以运用较多。 0.20.40.60.8 1 P./Im (a)光电特性 伏安特性：u=V-iR1 V是偏置电压，u光电管两端电压， 流过的电流（针对真空光电管）。 0.15m 0.1 光电管工作在饱和区：当电压u一定时 光电流与入射功率呈线性变化。 0 100150200250 )伏安特性16

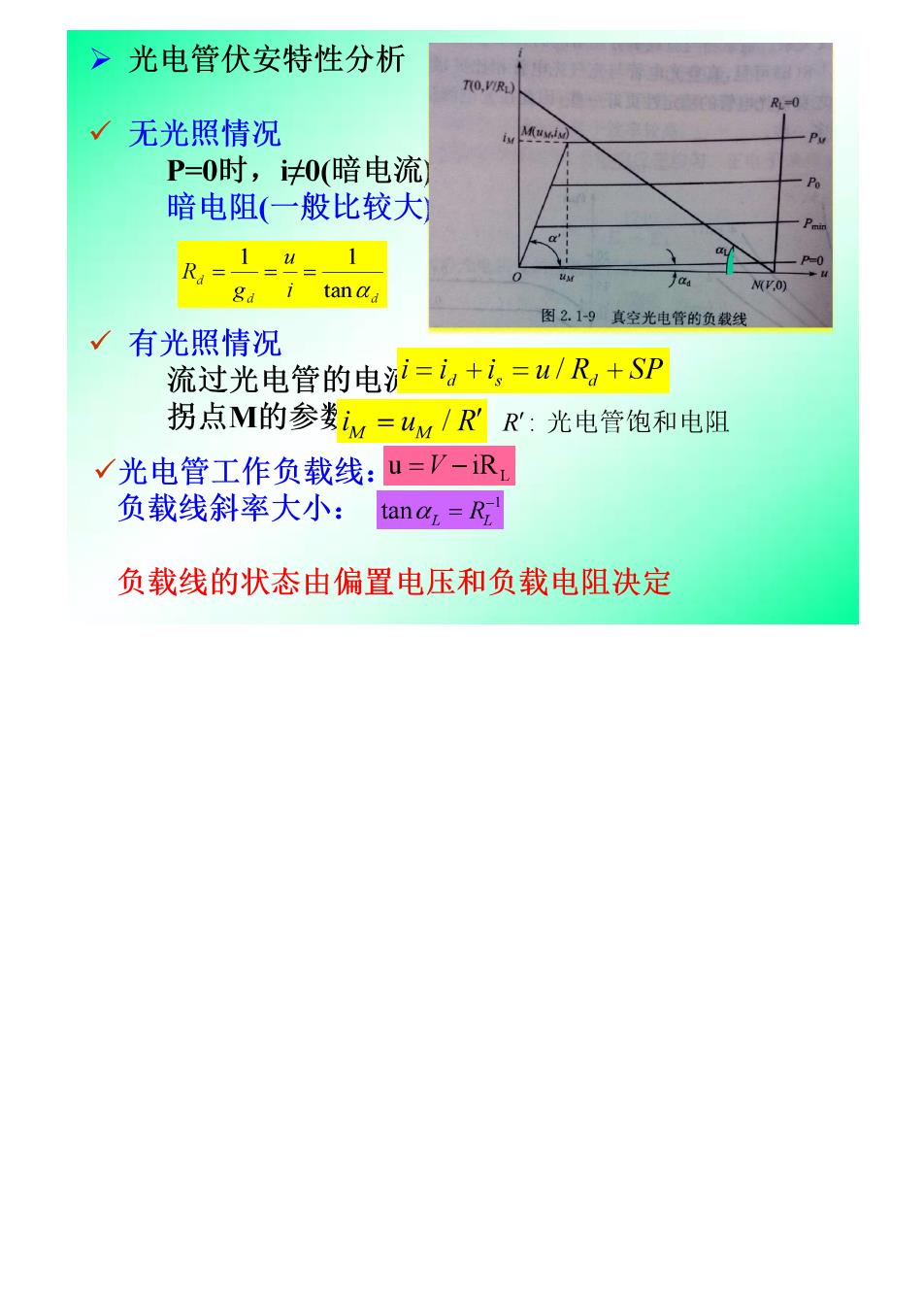

>光电管伏安特性分析 √无光照情况 P=0时，0（暗电流 暗电阻（一般比较大） ®5画 图219真空光电管的负 √有光照情况 流过光电管的电i=+i,=u/R,+SP 拐点M的参羲iM=4M/RR':光电管饱和电阻 √光电管工作负载线：u=V-iR 负载线斜率大小：ana,=R 负载线的状态由偏置电压和负载电阻决定
√光电管线性工作区的确定 负载电阻R必须小于由 uw:屈膝电压 M点决定的R值，过大 信号失真解调 u=V-iRL u=V-(+1,)R -觉呢 图2.1-9真空光电管的负载线 V-SPR 1+R/R R>R,:u≈V-SPR,(R,的影响即可忽略)

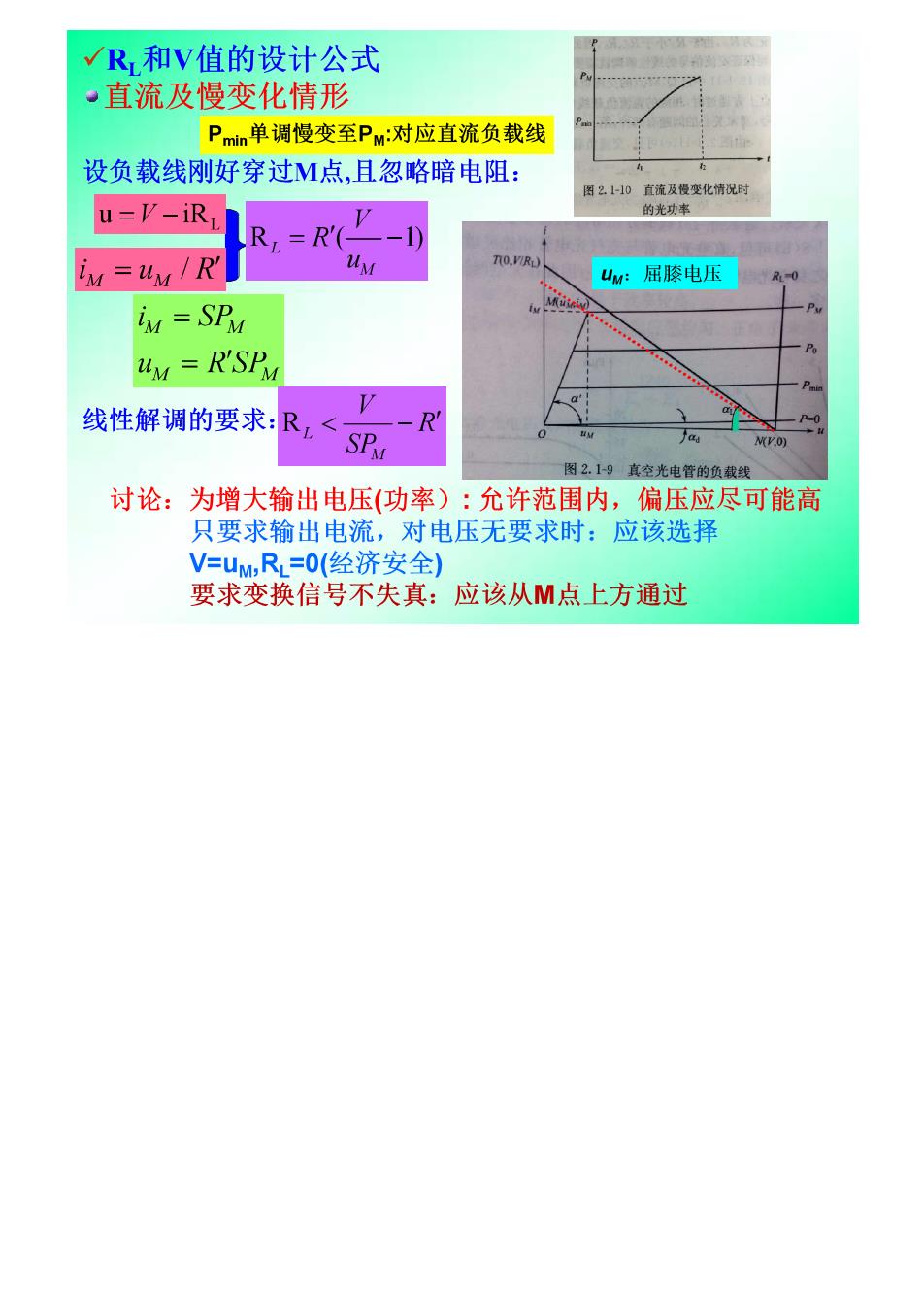

√R和V值的设计公式 ·直流及慢变化情形 Pn单调慢变至Pw对应直流负载线 设负载线刚好穿过M点，且忽略暗电阻： 齿21-10直流及慢变化情况时 u=V-iR -1) iv =uy/R' u:屈膝电压 iv SPy uv =R'SP 线性解调的要求：R,<S巩 V -R 图2.19直空光电管的负载线 讨论：为增大输出电压（功率）：允许范围内，偏压应尽可能高 只要求输出电流，对电压无要求时：应该选择 V=uM,R=O(经济安全) 要求变换信号不失真：应该从M点上方通过

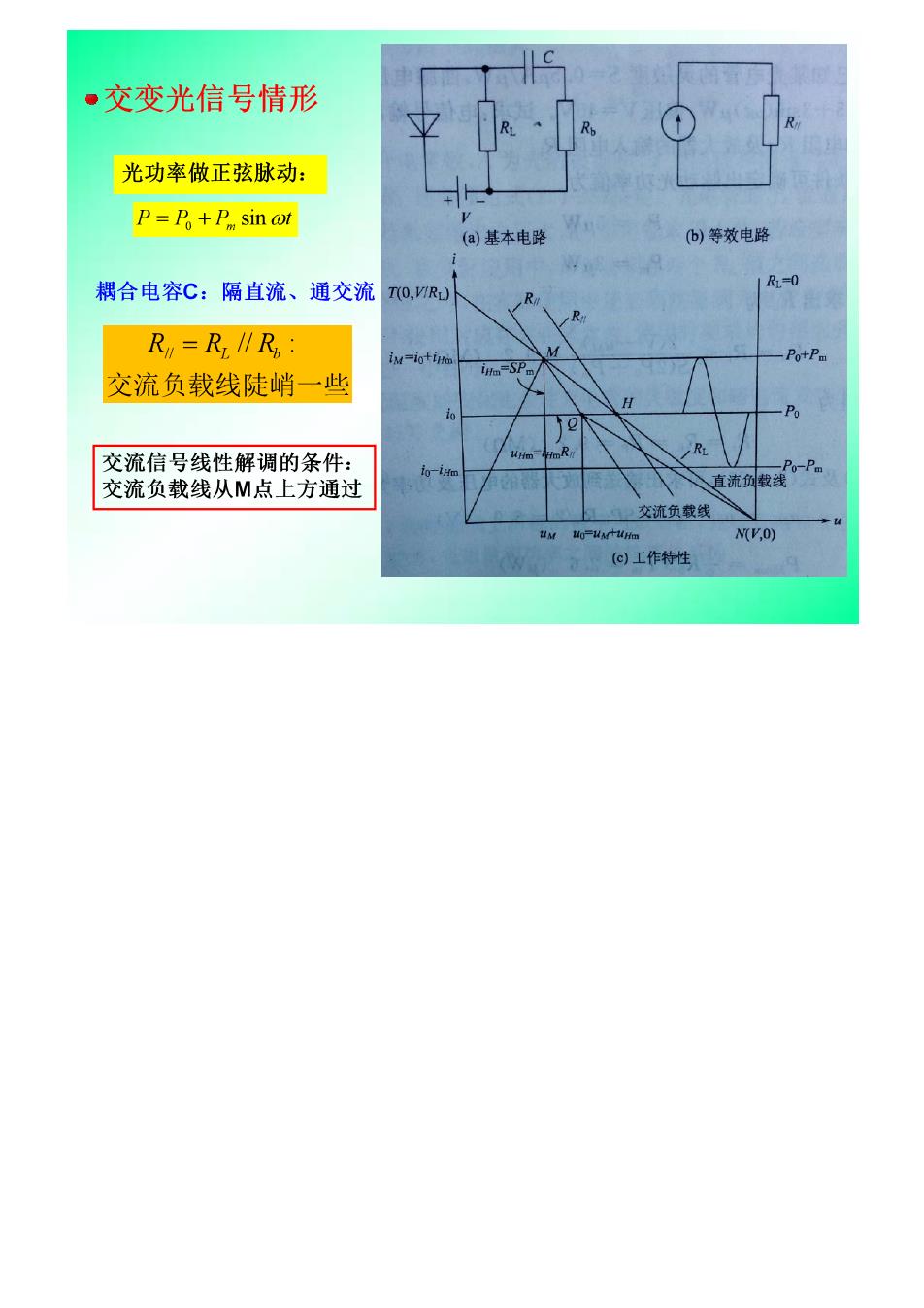

·交变光信号情形 光功率做正弦脉动： P=P。+P sin ct (a)基本电路 b)等效电路 耦合电容C:隔直流、通交流 R=0 R R,=R,∥R: 交流负载线陡峭一些 交流信号线性解调的条件： 交流负载线从M点上方通过 直流剑俄线 -PE 交流负载线 (⊙)工作特性
