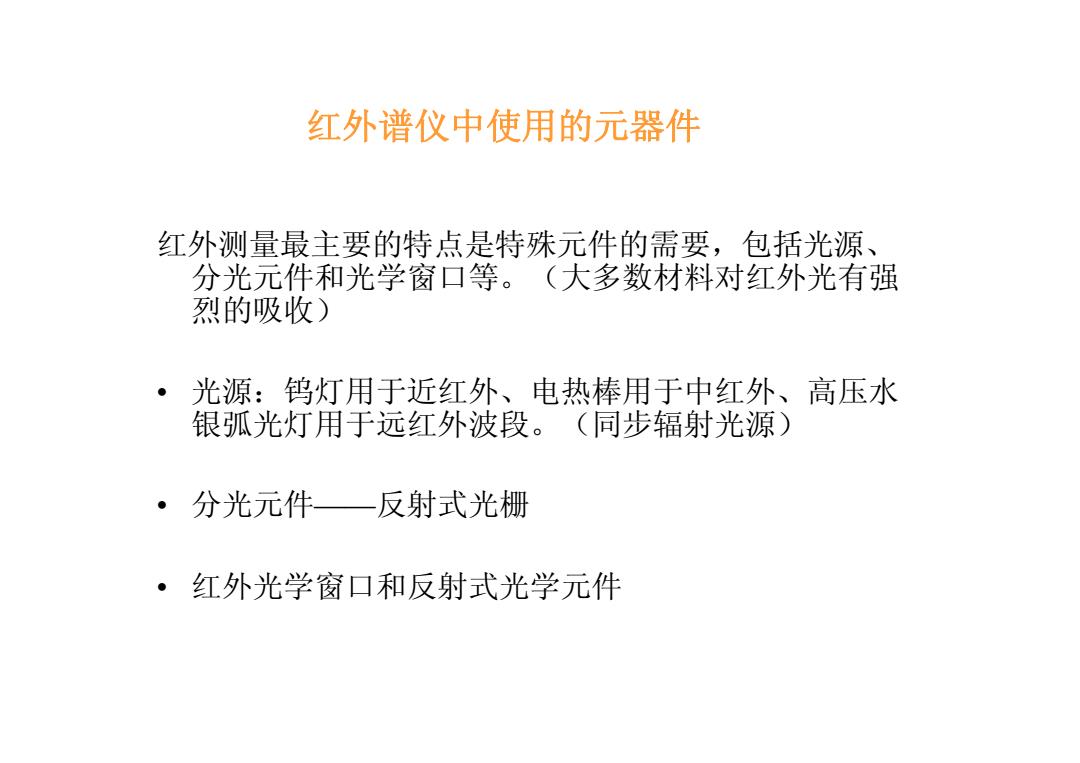

红外谱仪中使用的元器件 红外测量最主要的特点是特殊元件的需要，包括光源、 分光元件和光学窗口等。（大多数材料对红外光有强 烈的吸收) ·光源：钨灯用于近红外、电热棒用于中红外、高压水 银弧光灯用于远红外波段。（同步辐射光源） ·分光元件一反射式光栅 ·红外光学窗口和反射式光学元件
红外测量最主要的特点是特殊元件的需要，包括光源、 分光元件和光学窗口等。（大多数材料对红外光有强 烈的吸收） • 光源：钨灯用于近红外、电热棒用于中红外、高压水 银弧光灯用于远红外波段。（同步辐射光源） • 分光元件——反射式光栅 • 红外光学窗口和反射式光学元件 红外谱仪中使用的元器件
Thickness 1mm SOCK KR5-5 17X Zinc Selenide Gem anium Tharmistor Bolometer D Thia Ellm Thermopile 10 Metal Thermopile- 5 1357 0 4 20 22 Chopped Wavelength.um Potassium Bromide 00助为6000000 Zinc Sulfide Thickn ess 1mm : OK : 77K : All can be AR cootod except BaF>MgF>KBr 11 14 15 16 1 20 Wavelength.um
BS 干涉仪 样品室 检测器 显示器 光尊 计算机 绘图仪 干涉图 FT 光谱图 FT-IR谱仪基本框图
FT-IR谱仪基本框图
FT-IR谱仪的基础一Michelson干涉仪 85
FT-IR谱仪的基础——Michelson干涉仪

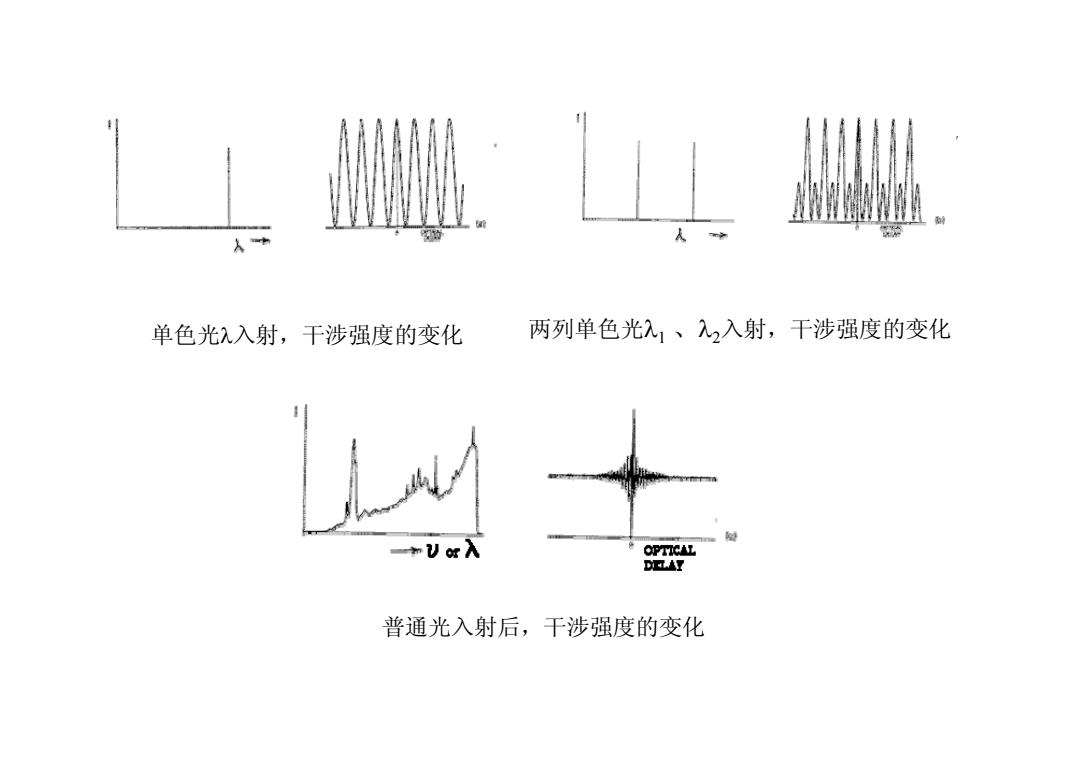

单色光入入射，干涉强度的变化 两列单色光)1、入2入射，干涉强度的变化 OPTICAL 47 普通光入射后，干涉强度的变化
单色光入射，干涉强度的变化 两列单色光1 、2入射，干涉强度的变化 普通光入射后，干涉强度的变化
