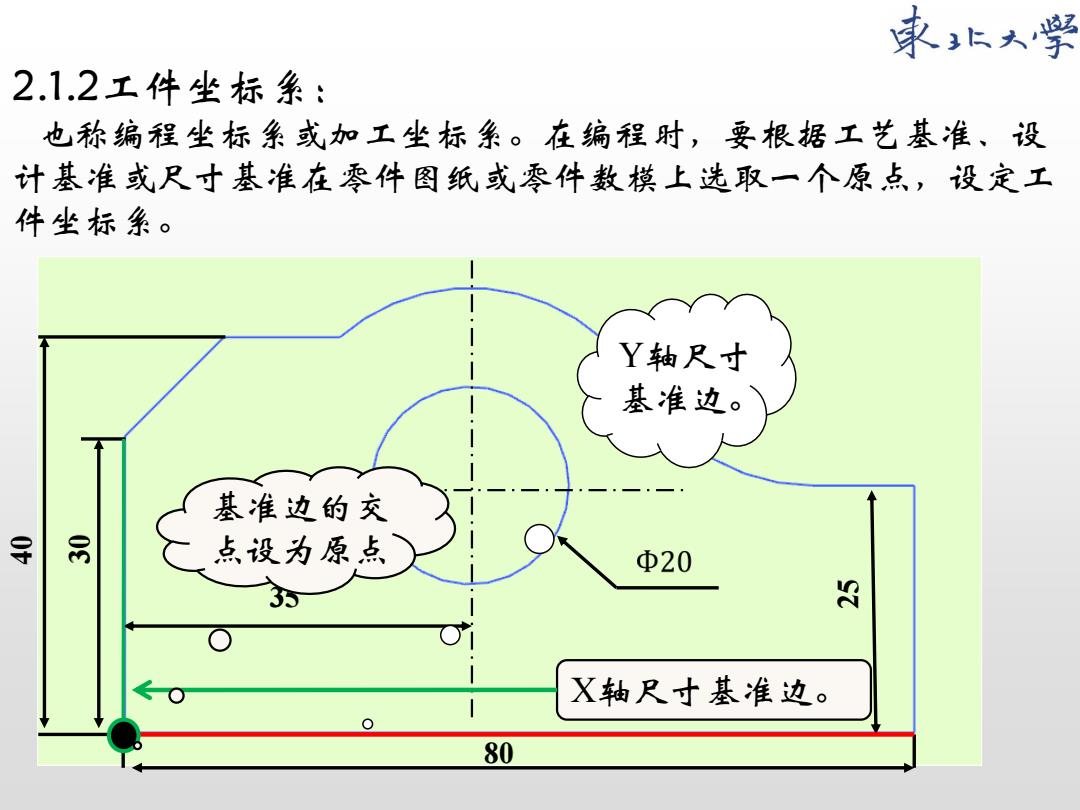

束上大学 2.1.2工件坐标系： 也称编程坐标系或加工坐标系。在编程时，要根据工艺基准、设 计基准或尺寸基准在零件图纸或零件数模上选取一个原点，设定工 件坐标系。 Y轴尺寸 基淮边。 基淮边的交 导 点设为原点 Φ20 3 9 X轴尺寸基准边。 80
2.1.2工件坐标系： 也称编程坐标系或加工坐标系。在编程时，要根据工艺基准、设 计基准或尺寸基准在零件图纸或零件数模上选取一个原点，设定工 件坐标系。 4030 35 25 80 X轴尺寸基准边。 Y轴尺寸 基准边。 基准边的交 点设为原点
工件原点相对于机床原点对应关系的确定： 束k大学 在加工时通过对刀和某些测量方式，得到当前装夹零 件上的工件原点或其相关点，相对于机床坐标系各个轴 的坐标值，并存储在CNC系统相应的地址内，在程序 里通过工件坐标系指令（大隈：G15HXx)设定。也 可以在程序里相对于刀尖的当前位置进行设定（指令 代码G92)。 0中9⊙X图首文 M 东北大学 程训练中心 活ndows 转到设活以激活
YM ZM XM ZW、ZB XW、XB YW、YB 工件原点相对于机床原点对应关系的确定： 在加工时通过对刀和某些测量方式，得到当前装夹零 件上的工件原点或其相关点,相对于机床坐标系各个轴 的坐标值，并存储在CNC系统相应的地址内，在程序 里通过工件坐标系指令（大隈：G15Hxx） 设定。也 可以在程序里相对于刀尖的当前位置进行设定（指令 代码G92）
