电路电路模型和电路定律工重点：1.电压、电流的参考方向2.电阻元件和电源元件的特性3.基尔霍夫定律返回
1. 电压、电流的参考方向 3. 基尔霍夫定律 ⚫ 重点： 2. 电阻元件和电源元件的特性 返 回
一电路电路模型和电路定律工1.1电路和电路模型由电工设备和电气器件按预期1.实际电路自的连接构成的电流的通路。功能能量的传输、分配与转换；a控制与处理b信息的传递共性建立在同一电路理论基础上返上回页下页

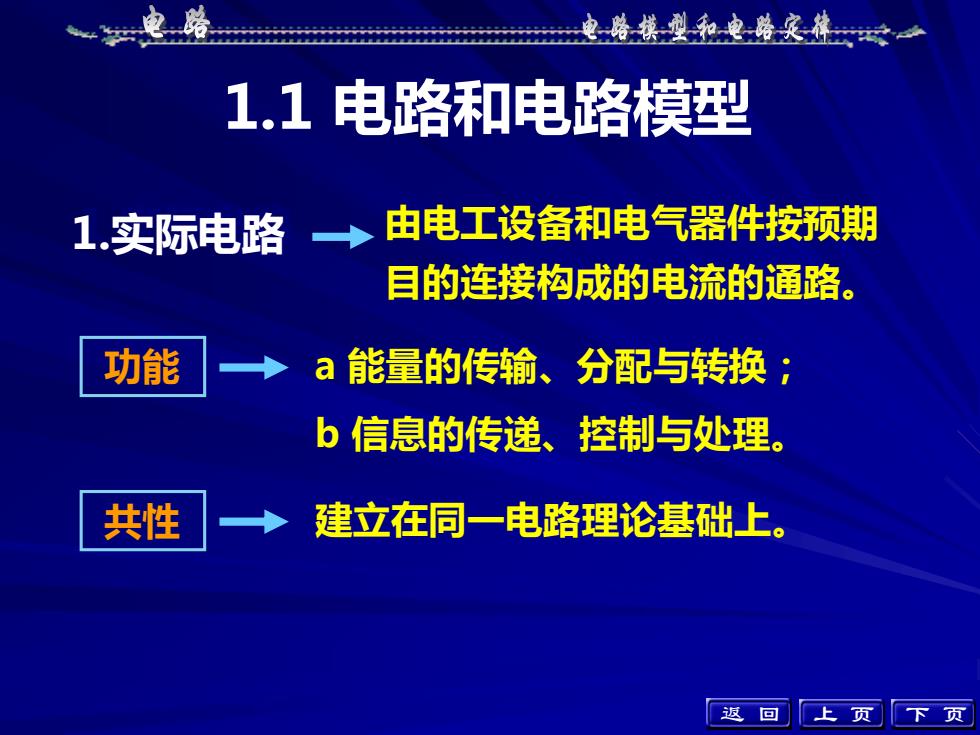

1.1 电路和电路模型 1.实际电路 功能 a 能量的传输、分配与转换； b 信息的传递、控制与处理。 建立在同一电路理论基础上。 由电工设备和电气器件按预期 目的连接构成的电流的通路。 上 页 下 页 共性 返 回
一电路电路模型和电路定律山2.电路模型电路图开关@0灯泡R,电池导线●电路模型反映实际电路部件的主要电磁性质的理想电路元件及其组合有某种确定的电磁性能的理想理想电路元件元件。返回上页下页
反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 2. 电路模型 Rs RL Us 10BASE-T wall plate 导线 电 池 开关 灯泡 电路图 ⚫理想电路元件 有某种确定的电磁性能的理想 元件。 ⚫电路模型 返 回 上 页 下 页

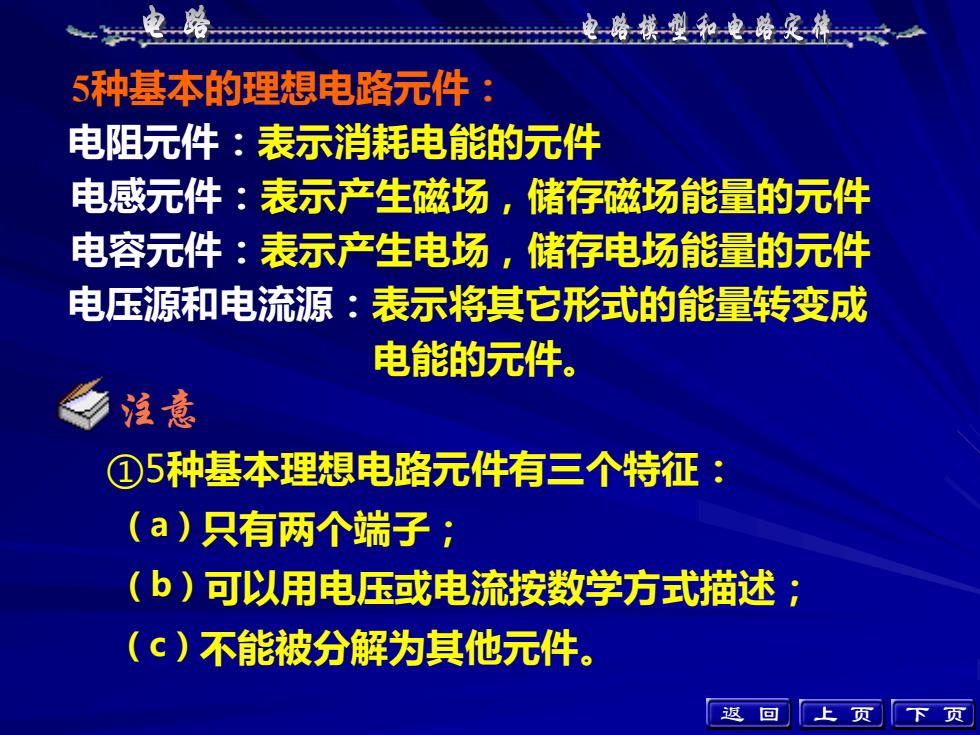

电路电路模型和电路定律山5种基本的理想电路元件电阻元件：表示消耗电能的元件电感元件：表示产生磁场，储存磁场能量的元件电容元件：表示产生电场，储存电场能量的元件电压源和电流源：表示将其它形式的能量转变成电能的元件注意①5种基本理想电路元件有三个特征：（a）只有两个端子；（b）可以用电压或电流按数学方式描述：（c）不能被分解为其他元件。返上回页下页
5种基本的理想电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电压源和电流源：表示将其它形式的能量转变成 电能的元件。 ①5种基本理想电路元件有三个特征： （a）只有两个端子； （b）可以用电压或电流按数学方式描述； （c）不能被分解为其他元件。 上 页 下 页 注意 返 回
