电路电路模型和电路定律注意①具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一电路模型表示：②同一实际电路部件在不同的应用条件下，其电路模型可以有不同的形式。例电感线圈的电路模型返回上页页N
①具有相同的主要电磁性能的实际电路部件， 在 一定条件下可用同一电路模型表示； ②同一实际电路部件在不同的应用条件下，其电路 模型可以有不同的形式。 上 页 下 页 例 电感线圈的电路模型 注意 返 回
电路电路模型和电路定律山1.2电流和电压的参考方向电流、磁链电荷、电路中的主要物理量有电压、、能量、日电功率等。在线性电路分析中人们主要关心的物理量是电流电压和功率。1.电流的参考方向电流带电粒子有规则的定向运动电流强度单位时间内通过导体横截面的电荷量defAq_ dqi(t) = lim△t→>0dt△t返上回页F页
1.2 电流和电压的参考方向 电路中的主要物理量有电压、电流、电荷、磁链 、能量、电功率等。在线性电路分析中人们主要关 心的物理量是电流、电压和功率。 1.电流的参考方向 t q t q i t t d d Δ Δ ( ) lim Δ 0 def = = → ⚫电流 ⚫电流强度 带电粒子有规则的定向运动 单位时间内通过导体横截面的电荷量 返 回 上 页 下 页

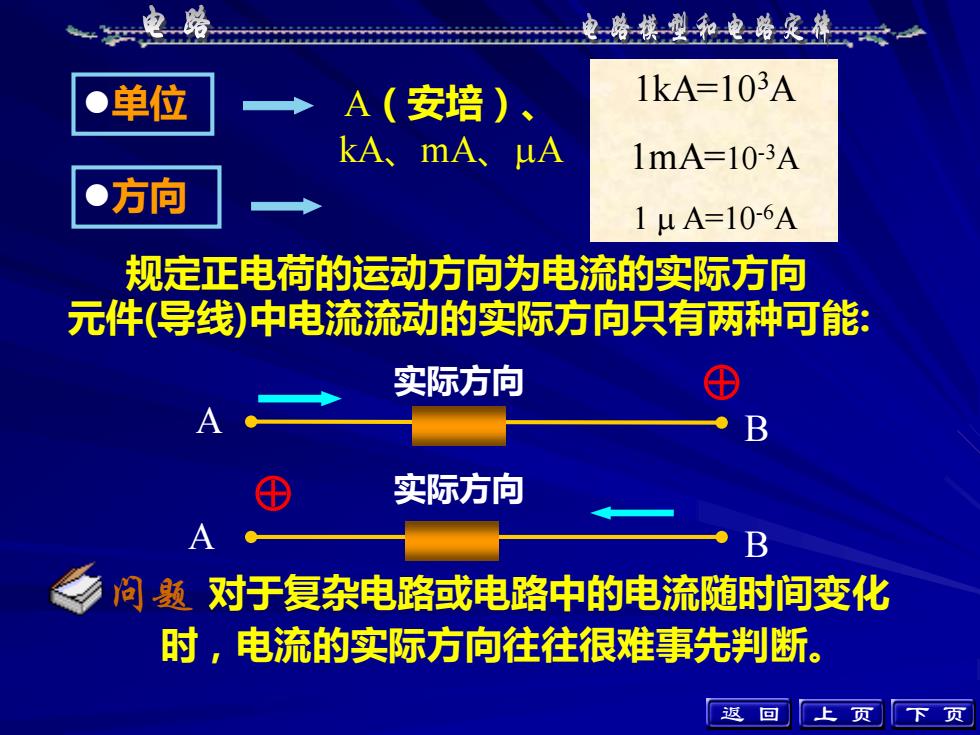

华电路电路模型和电路定律山1kA=103A单位A（安培）、kA、mA、μA1mA=10-3A方向1 μ A=10-6A规定正电荷的运动方向为电流的实际方向元件（导线）中电流流动的实际方向只有两种可能：实际方向B实际方向B问题对于复杂电路或电路中的电流随时间变化时，电流的实际方向往往很难事先判断。返回上页下页
⚫方向 规定正电荷的运动方向为电流的实际方向 ⚫单位 1kA=103A 1mA=10-3A 1 A=10-6A A（安培）、 kA、mA、A 元件(导线)中电流流动的实际方向只有两种可能: 实际方向 A B 实际方向 A B 对于复杂电路或电路中的电流随时间变化 时，电流的实际方向往往很难事先判断。 上 页 下 页 问题 返 回
一电路电路模型和电路定律二任意假定一个正电荷运动的方参考方向向即为电流的参考方向。电流（代数量）表明参考方向大小B方向（正负）电流的参考方向与实际方向的关系参考方向参考方向BB实际方向实际方向i<0i>0返上回页个页
⚫参考方向 大小 方向(正负） 电流(代数量) 任意假定一个正电荷运动的方 向即为电流的参考方向。 i > 0 i < 0 实际方向 实际方向 电流的参考方向与实际方向的关系： 上 页 下 页 i 参考方向 A B i 参考方向 A B i 参考方向 A B 表明 返 回
电路电路模型和电路定律工电流参考方向的两种表示：用箭头表示：箭头的指向为电流的参考方向参考方向B用双下标表示：如iAB，电流的参考方向由A指向B。BB返上回页下页
电流参考方向的两种表示： • 用箭头表示：箭头的指向为电流的参考方向。 • 用双下标表示：如 iAB , 电流的参考方向由A指向B。 上 页 下 页 i 参考方向 A B iAB A B 返 回
