2.1心电图(ECG) ●心电图波形 QRS Complex PR间期：指是从P波的起 P Wave R P波 点至QRS波群的起点。 代表心房开始除极至心室 开始除极的时间。 ST PR Segment egment PR Interval S QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 22
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 22 心电图波形 PR间期：指是从P波的起 点至QRS波群的起点。 代表心房开始除极至心室 开始除极的时间

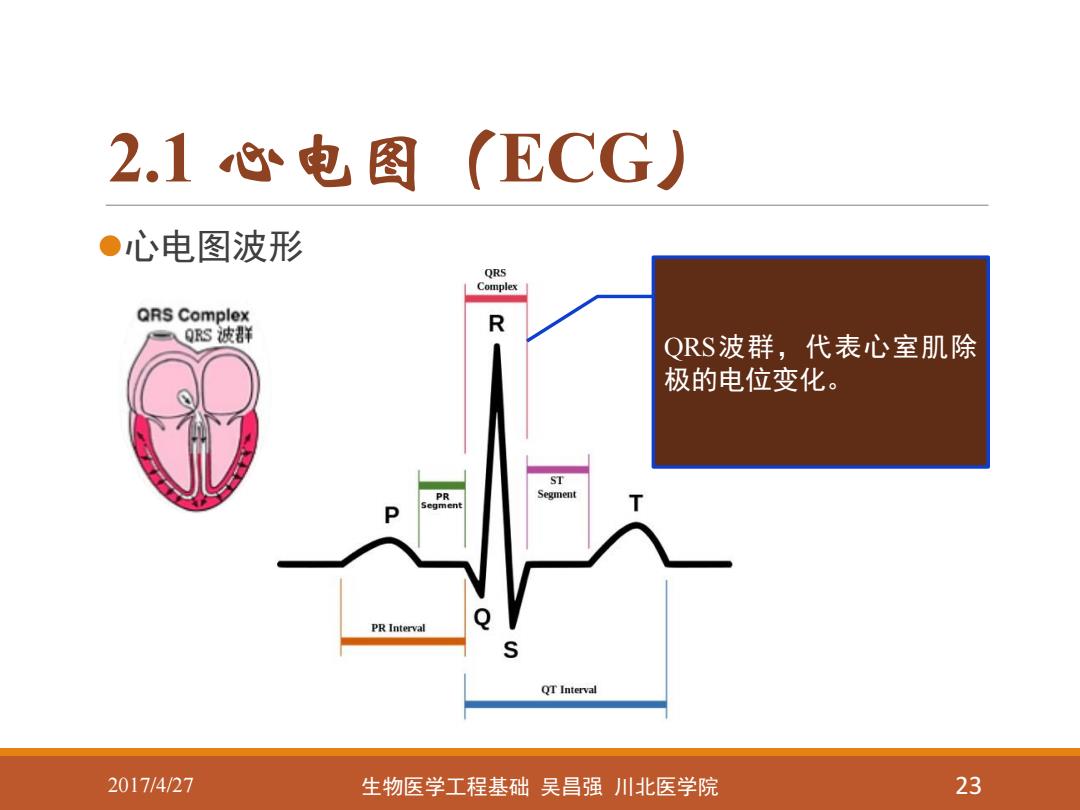

2.1心电图(ECG) ●心电图波形 QRS Complex QRS Complex QS波君群 R QRS波群，代表心室肌除 极的电位变化。 ST PR Segment PR Interval S QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 23
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 23 心电图波形 QRS波群，代表心室肌除 极的电位变化
2.1心电图(ECG) ●心电图波形 QRS Complex QRS Complex QS波君群 R峰时i间(R peak time) : 指QRS起点至R波顶端垂 直线的间距。 ST PR Segment PR Interval S QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 24
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 24 心电图波形 R峰时间（R peak time）： 指QRS起点至R波顶端垂 直线的间距

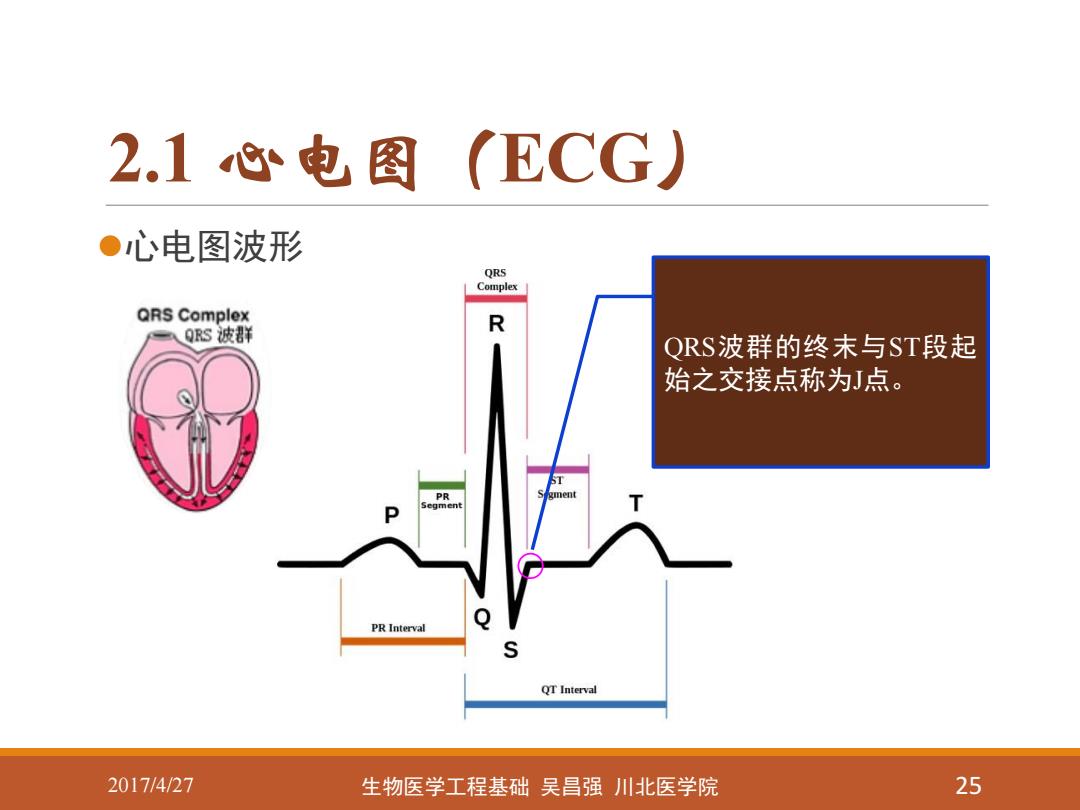

2.1心电图(ECG) ●心电图波形 QRS Complex QRS Complex QRS波君群 R QRS波群的终末与ST段起 始之交接点称为J点。 PR gment PR Interval QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 25
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 25 心电图波形 QRS波群的终末与ST段起 始之交接点称为J点

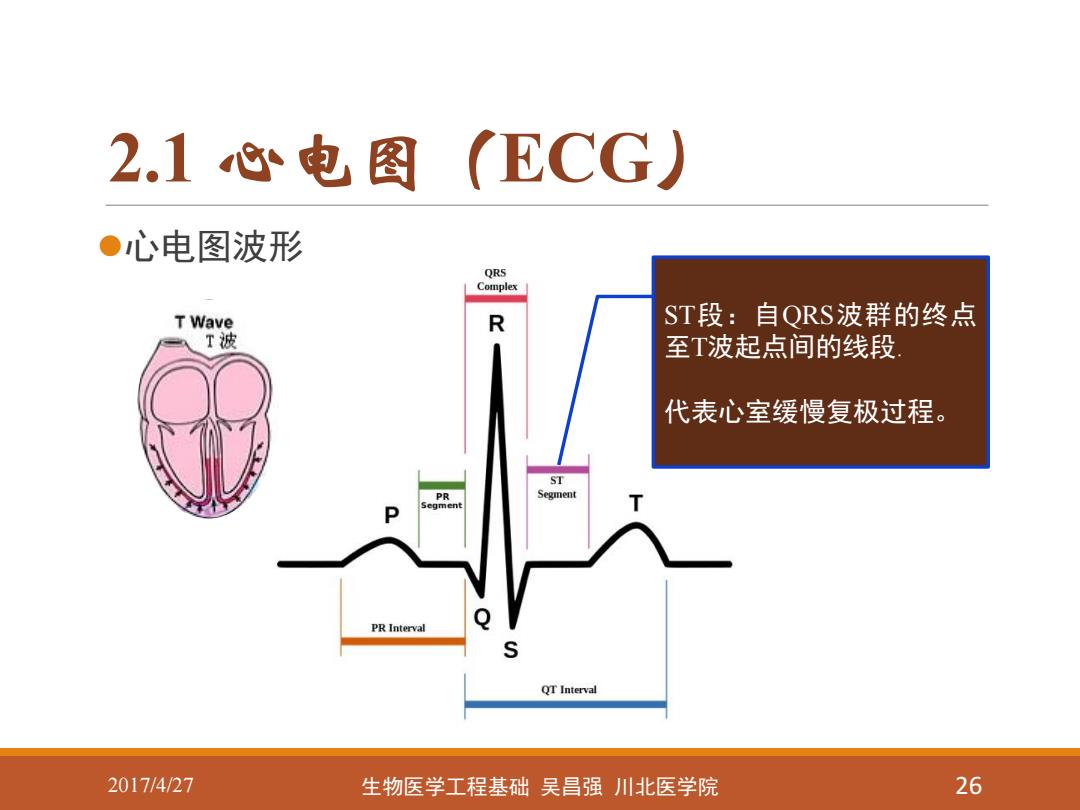

2.1心电图(ECG) ●心电图波形 QRS Complex T Wave R ST段：自QRS波群的终点 T波 至T波起点间的线段 代表心室缓慢复极过程。 ST PR Segment egment PR Interval S QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 26
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 26 心电图波形 ST段：自QRS波群的终点 至T波起点间的线段. 代表心室缓慢复极过程
