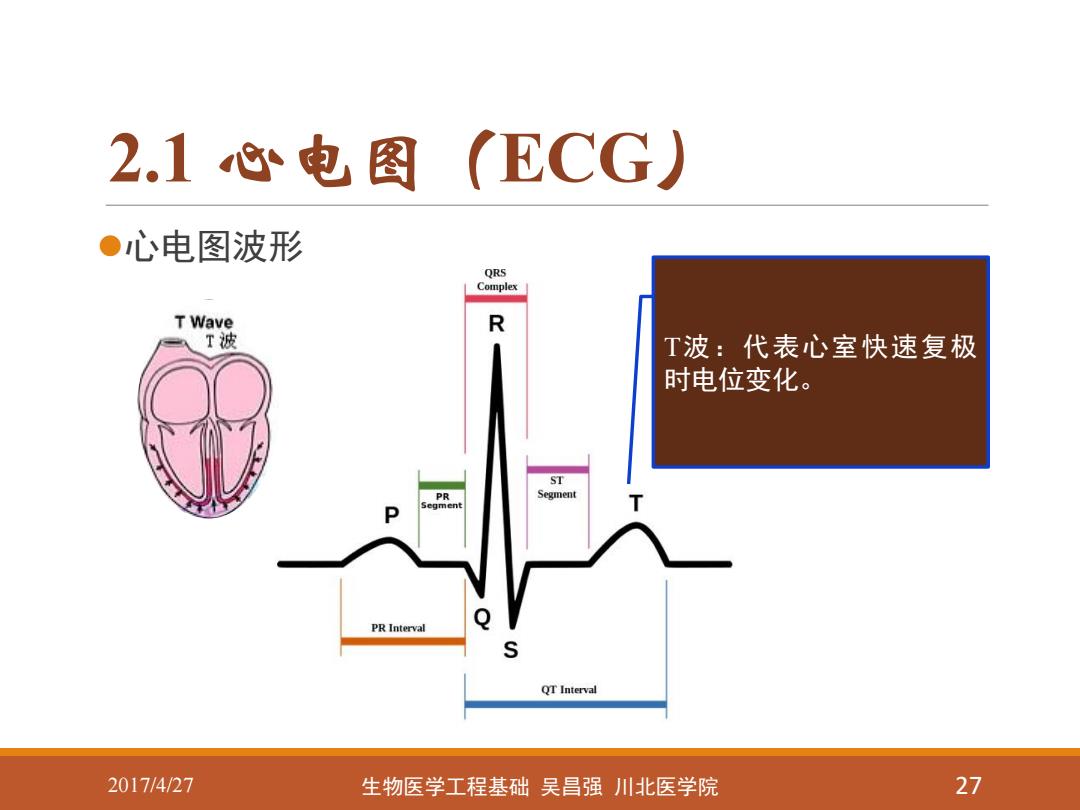

2.1电图(ECG) ●心电图波形 QRS Complex T Wave R T波 T波：代表心室快速复极 时电位变化。 ST PR Segment egment PR Interval QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 27
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 27 心电图波形 T波：代表心室快速复极 时电位变化

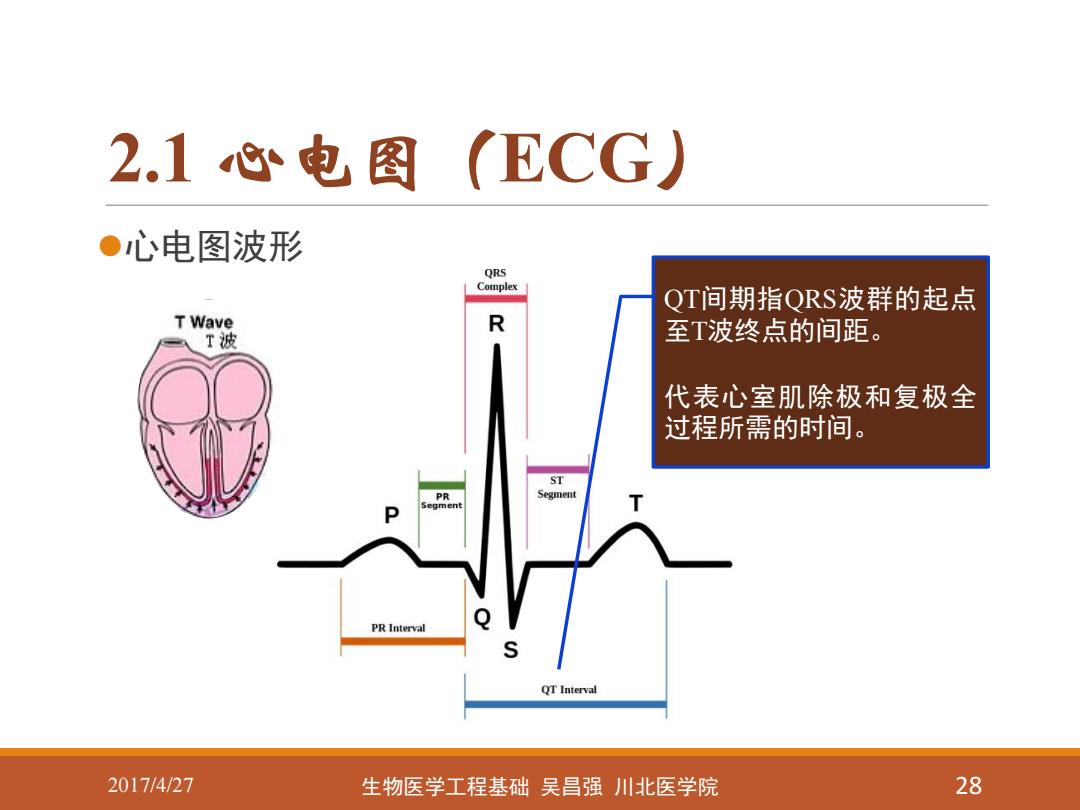

2.1心电图(ECG) ●心电图波形 QRS Complex QT间期指QRS波群的起点 T Wave R T波 至T波终点的间距。 代表心室肌除极和复极全 过程所需的时间。 ST PR Segment PR Interval S QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 28
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 28 心电图波形 QT间期指QRS波群的起点 至T波终点的间距。 代表心室肌除极和复极全 过程所需的时间
2.1电图(ECG) ●心电图波形 三种标准导联相应的正常心电图波形 2017/4/27 生物医学工程基础吴昌强川北医学院 29
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 29 心电图波形 三种标准导联相应的正常心电图波形

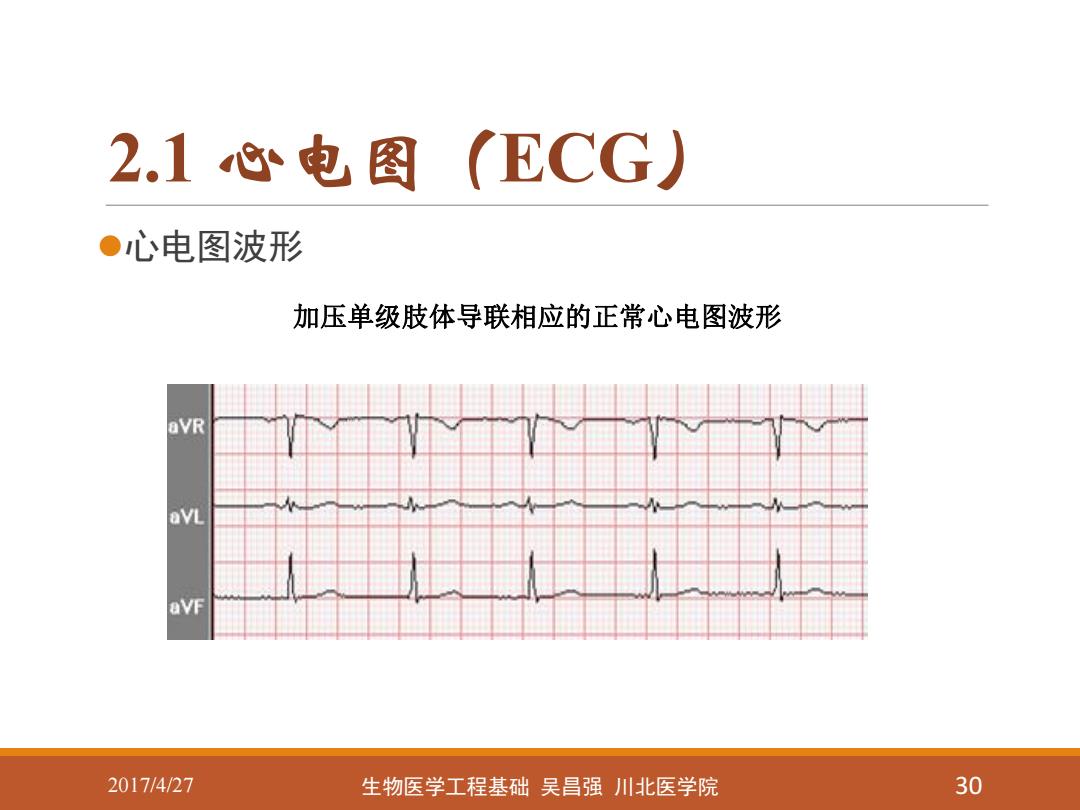

2.1心电图(ECG) ●心电图波形 加压单级肢体导联相应的正常心电图波形 aVR aVL aVF 2017/4/27 生物医学工程基础吴昌强川北医学院 30
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 30 心电图波形 加压单级肢体导联相应的正常心电图波形

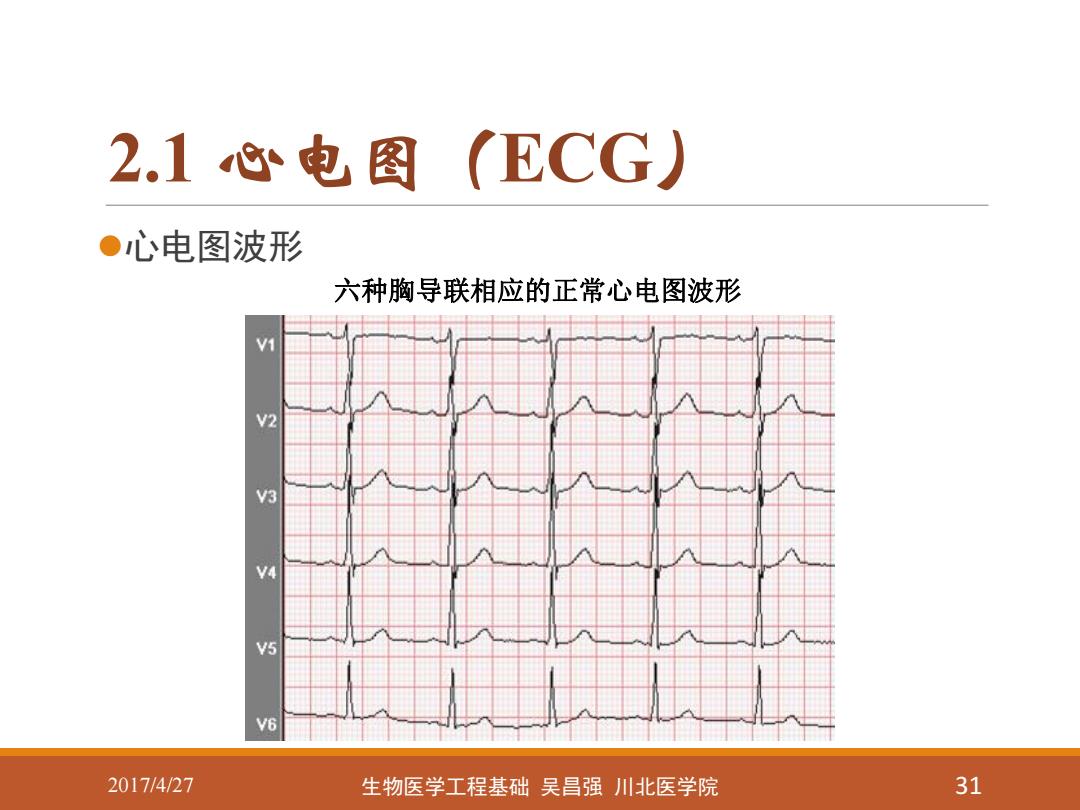

2.1心电图(ECG) ●心电图波形 六种胸导联相应的正常心电图波形 V1 V2 V3 V V5 2017/4/27 生物医学工程基础吴昌强川北医学院 31
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 31 心电图波形 六种胸导联相应的正常心电图波形
