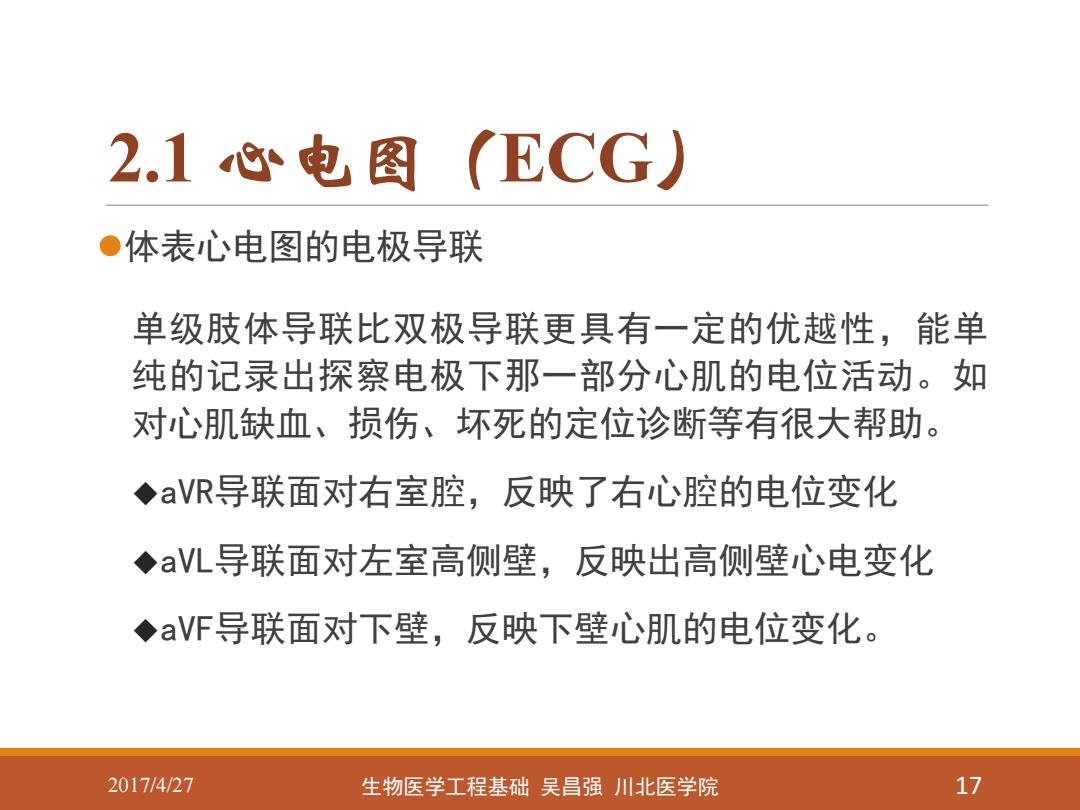

2.1电图(ECG) ●体表心电图的电极导联 单级肢体导联比双极导联更具有一定的优越性，能单 纯的记录出探察电极下那一部分心肌的电位活动。如 对心肌缺血、损伤、坏死的定位诊断等有很大帮助。 ◆aVR导联面对右室腔，反映了右心腔的电位变化 ◆aVL导联面对左室高侧壁，反映出高侧壁心电变化 ◆aVF导联面对下壁，反映下壁心肌的电位变化。 2017/4/27 生物医学工程基础吴昌强川北医学院 17
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 17 体表心电图的电极导联 单级肢体导联比双极导联更具有一定的优越性，能单 纯的记录出探察电极下那一部分心肌的电位活动。如 对心肌缺血、损伤、坏死的定位诊断等有很大帮助。 aVR导联面对右室腔，反映了右心腔的电位变化 aVL导联面对左室高侧壁，反映出高侧壁心电变化 aVF导联面对下壁，反映下壁心肌的电位变化

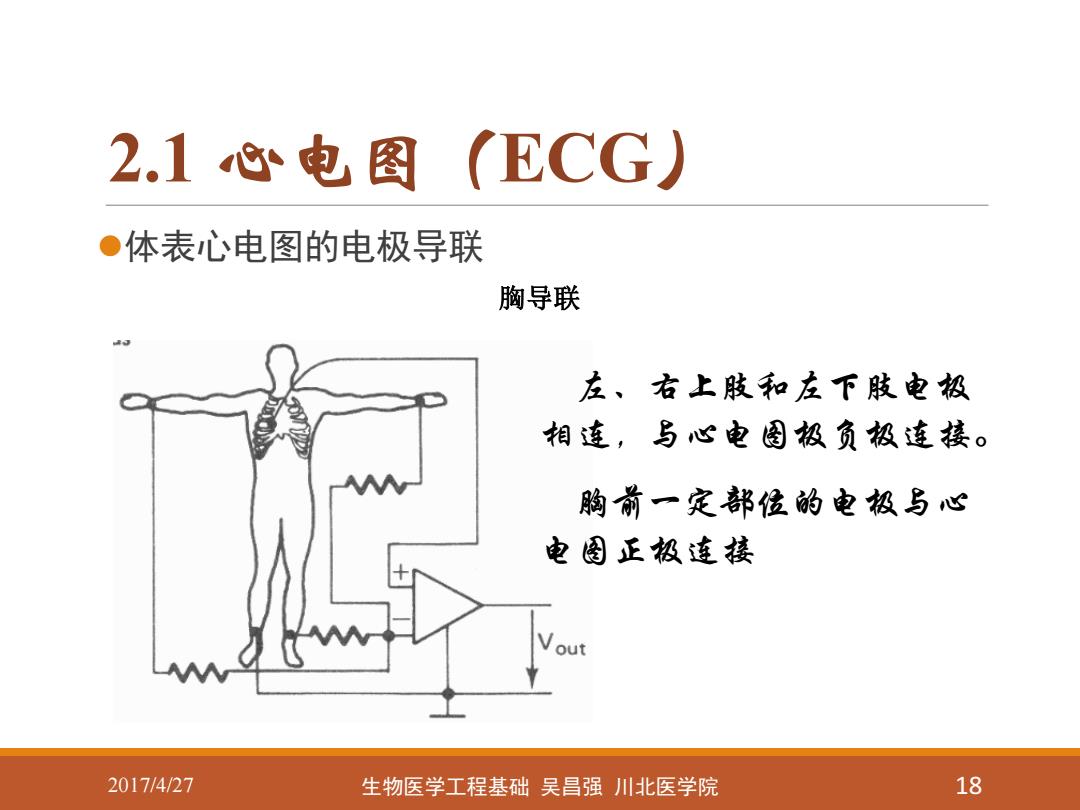

2.1电图(ECG) ●体表心电图的电极导联 胸导联 左、右上肢和左下肢电极 相连，与心电图极负极连接。 胸前一定部位的电极与心 电图正极连接 out 2017/4/27 生物医学工程基础吴昌强川北医学院 18
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 18 体表心电图的电极导联 胸导联 左、右上肢和左下肢电极 相连，与心电图极负极连接。 胸前一定部位的电极与心 电图正极连接

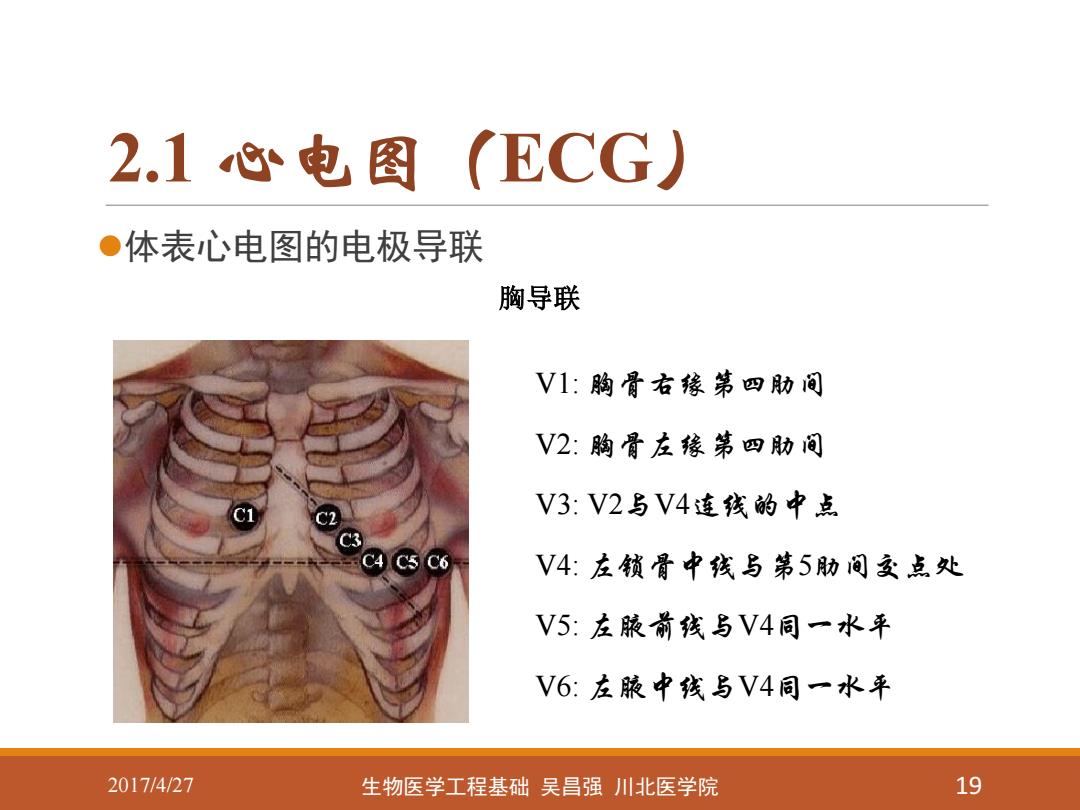

2.1电图(ECG) 。体表心电图的电极导联 胸导联 V1:胸骨右缘第四肋间 V2:胸骨左缘第四肋间 V3:V2与V4连孩的中点 C4 C5 C6 V4:左锁骨中孩与第5肋间交点处 V5:左腋前孩与V4同一水平 V6:左腋中孩与V4同一水平 2017/4/27 生物医学工程基础吴昌强川北医学院 19
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 19 体表心电图的电极导联 胸导联 V1: 胸骨右缘第四肋间 V2: 胸骨左缘第四肋间 V3: V2与V4连线的中点 V4: 左锁骨中线与第5肋间交点处 V5: 左腋前线与V4同一水平 V6: 左腋中线与V4同一水平

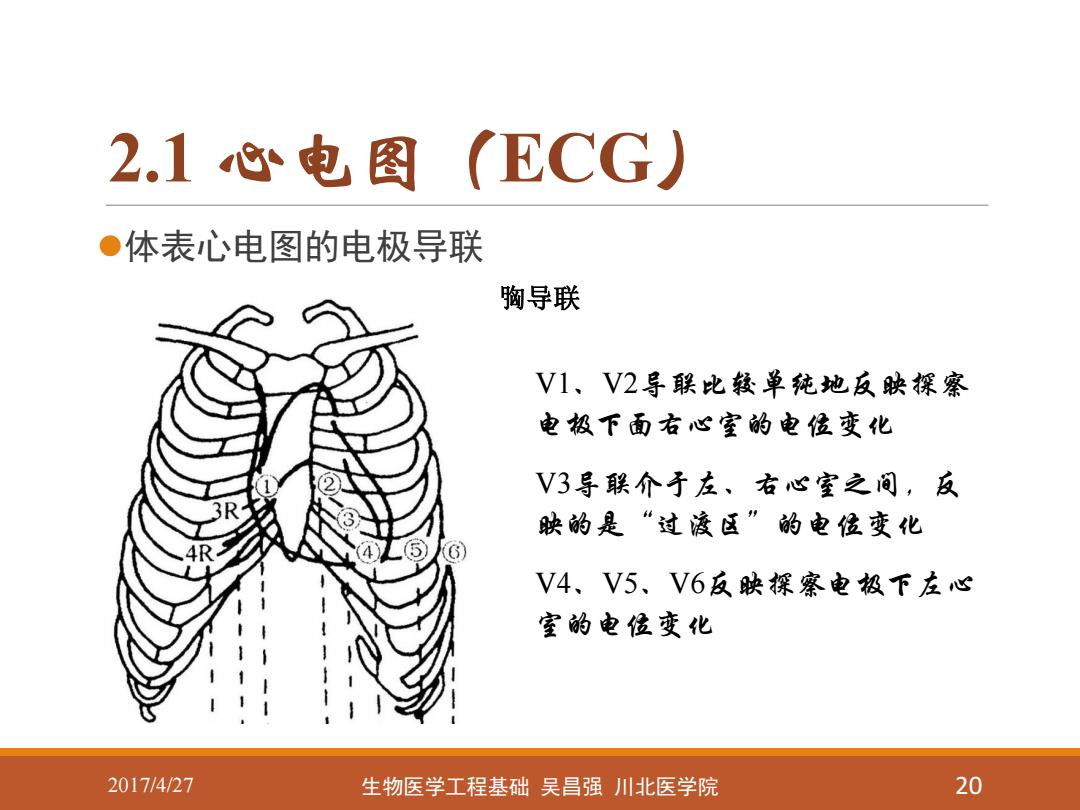

2.1电图(ECG) 。体表心电图的电极导联 胸导联 V1、V2导联比较单纯地反映探察 电极下面右心室的电位变化 V3导联介于左、右心室之间，反 映的是“过滚区”的电位变化 V4、V5、V6反映探察电极下左心 室的电位变化 2017/4/27 生物医学工程基础吴昌强川北医学院 20
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 20 体表心电图的电极导联 胸导联 V1、V2导联比较单纯地反映探察 电极下面右心室的电位变化 V3导联介于左、右心室之间，反 映的是“过渡区”的电位变化 V4、V5、V6反映探察电极下左心 室的电位变化

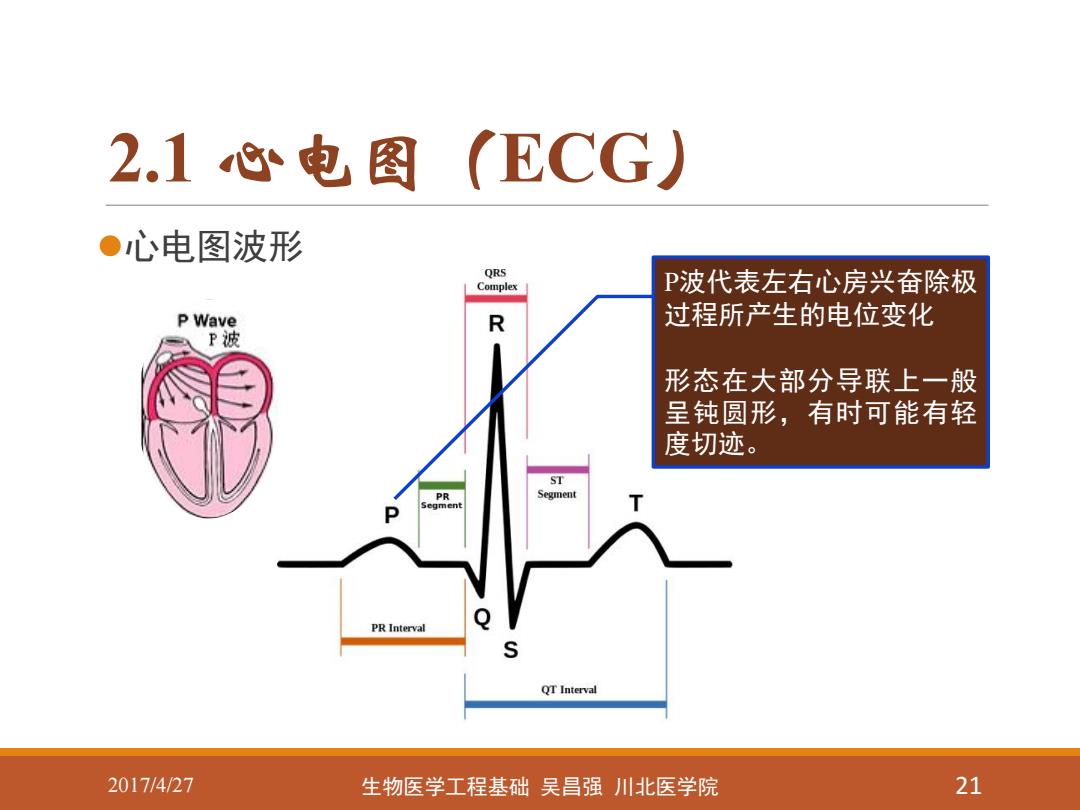

2.1心电图(ECG) ●心电图波形 QRS Complex P波代表左右心房兴奋除极 P Wave R 过程所产生的电位变化 P波 形态在大部分导联上一般 呈钝圆形，有时可能有轻 度切迹。 ST PR Segment ment PR Interval S QT Interval 2017/4/27 生物医学工程基础吴昌强川北医学院 21
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 21 心电图波形 P波代表左右心房兴奋除极 过程所产生的电位变化 形态在大部分导联上一般 呈钝圆形，有时可能有轻 度切迹
