2.1电图(ECG) ●心脏电生理活动过程 ◆正常心脏兴奋的起源点在窦房结 ◆心脏肌肉的活动完全受电活动控制 ◆电活动沿神经纤维传送到心脏，心脏开始在某些点 上收缩，然后逐渐使整个心脏收缩 ◆此过程非常快而且相当准确 ◆该活动可通过固定在皮肤上的电极获得 2017/4/27 生物医学工程基础吴昌强川北医学院 12
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 12 心脏电生理活动过程 正常心脏兴奋的起源点在窦房结 心脏肌肉的活动完全受电活动控制 电活动沿神经纤维传送到心脏，心脏开始在某些点 上收缩，然后逐渐使整个心脏收缩 此过程非常快而且相当准确 该活动可通过固定在皮肤上的电极获得

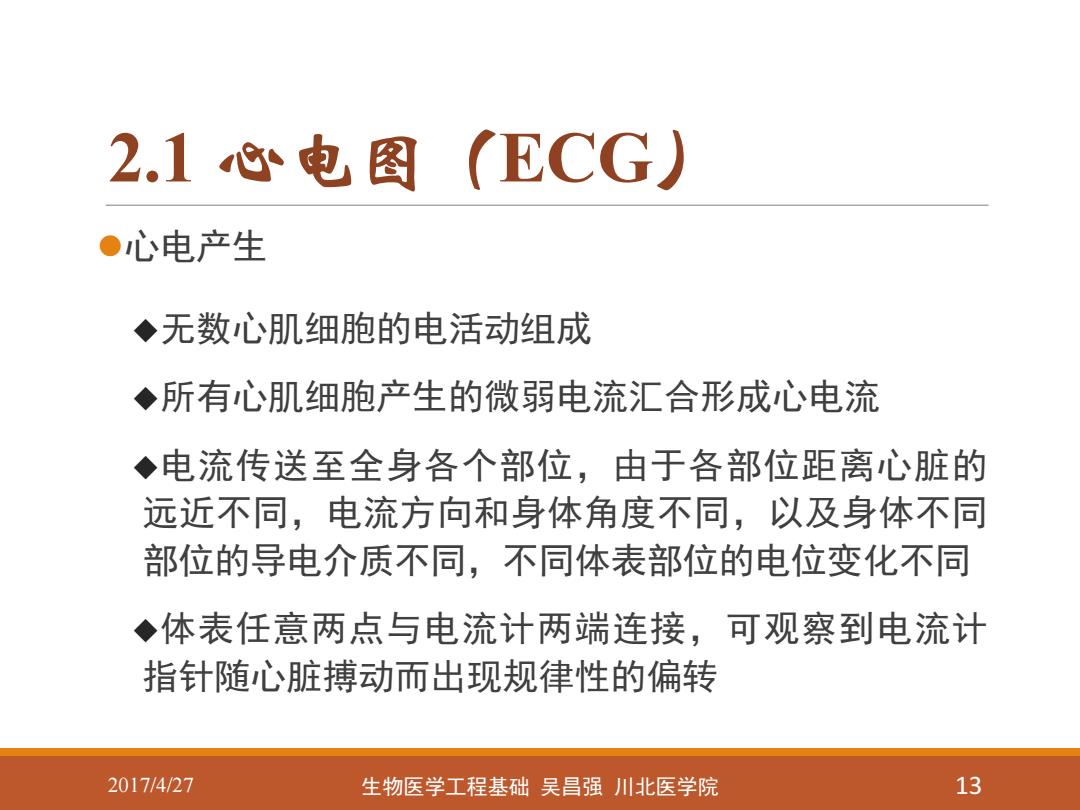

2.1心电图(ECG) ●心电产生 ◆无数心肌细胞的电活动组成 ◆所有心肌细胞产生的微弱电流汇合形成心电流 ◆电流传送至全身各个部位，由于各部位距离心脏的 远近不同，电流方向和身体角度不同，以及身体不同 部位的导电介质不同，不同体表部位的电位变化不同 ◆体表任意两点与电流计两端连接，可观察到电流计 指针随心脏搏动而出现规律性的偏转 2017/4/27 生物医学工程基础吴昌强川北医学院 13
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 13 心电产生 无数心肌细胞的电活动组成 所有心肌细胞产生的微弱电流汇合形成心电流 电流传送至全身各个部位，由于各部位距离心脏的 远近不同，电流方向和身体角度不同，以及身体不同 部位的导电介质不同，不同体表部位的电位变化不同 体表任意两点与电流计两端连接，可观察到电流计 指针随心脏搏动而出现规律性的偏转
2.1电图(ECG) ●体表心电图的电极导联 心电图机的两个电极同时放在人体表面任意两点。 三种标准导联方式 导联1 导联山 导联1 标准导联又称数极肢体导联，反映两个肢体之间的电位差。 2017/4/27 生物医学工程基础吴昌强川北医学院 14
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 14 体表心电图的电极导联 心电图机的两个电极同时放在人体表面任意两点。 三种标准导联方式 标准导联又称双极肢体导联，反映两个肢体之间的电位差

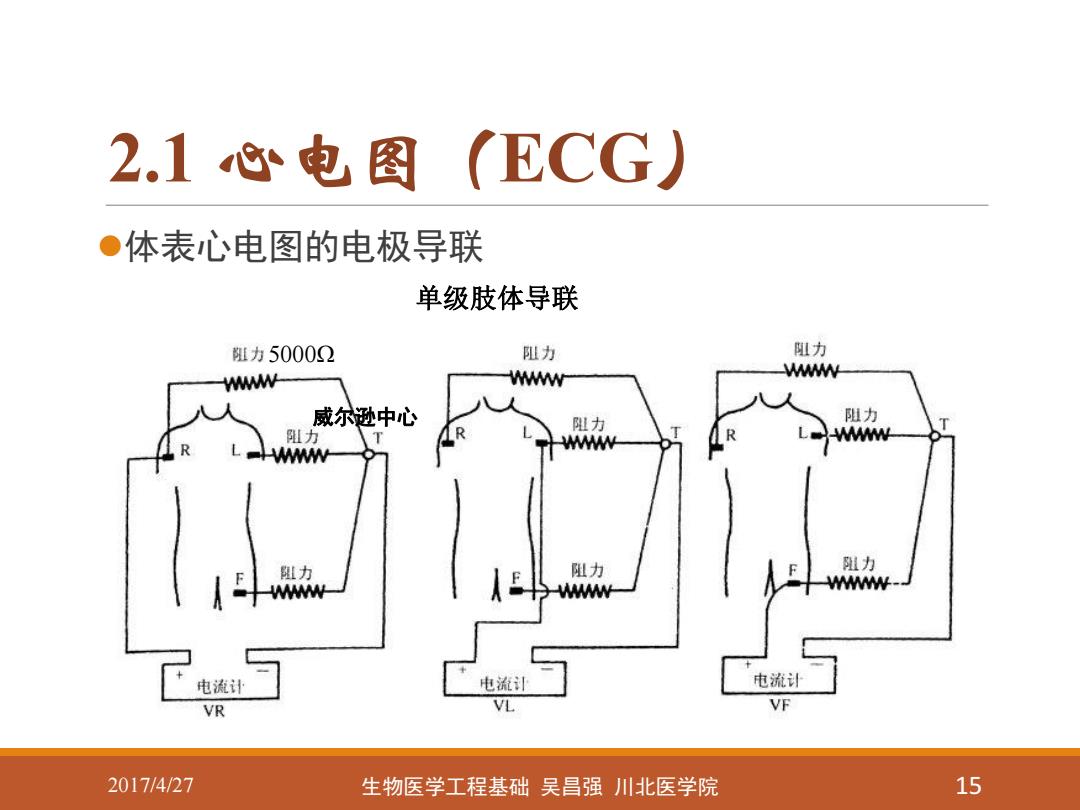

2.1心电图(ECG) ●体表心电图的电极导联 单级肢体导联 I力50002 阻力 阻力 w- wW w 威尔小逊中心 阻力 阻力 阻力 wW w 力 阻力 阻力 w W ww-- 电流计 电流计 电流计 VR VL VF 2017/4/27 生物医学工程基础吴昌强川北医学院 15
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 15 体表心电图的电极导联 单级肢体导联 5000Ω 威尔逊中心

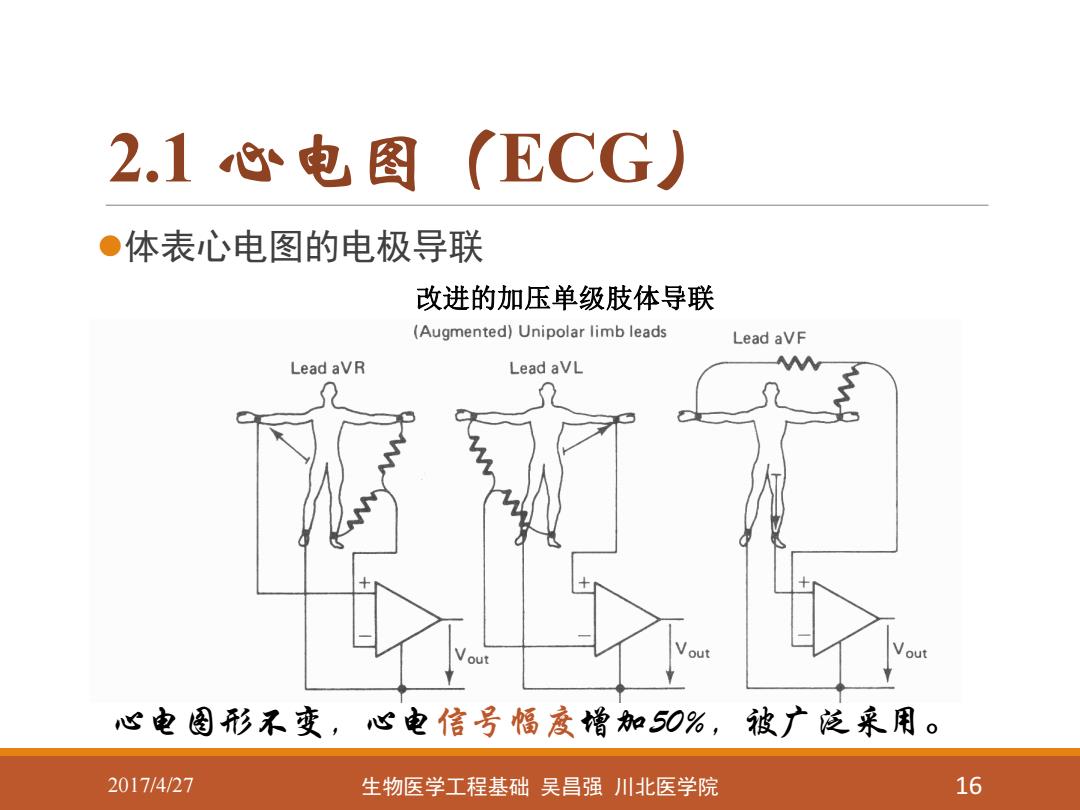

2.1心电图(ECG) ●体表心电图的电极导联 改进的加压单级肢体导联 (Augmented)Unipolar limb leads Lead aVF Lead aVR Lead aVL out out 心电图形不变，心电信号幅度增加0%，被广泛采用。 2017/4/27 生物医学工程基础吴昌强川北医学院 16
2.1 心电图（ECG） 2017/4/27 生物医学工程基础 吴昌强 川北医学院 16 体表心电图的电极导联 改进的加压单级肢体导联 心电图形不变，心电信号幅度增加50%，被广泛采用
