第7章80C51的系统扩展 《单片机原理及应用技术》 二、RAM扩展方法 1、数据存储器 常用的数据存储器SRAM芯片有6116、6264、62256等 6116 6225662128 6264 6266 62128 62256 A14 NC NC 1 Vcc A12 2 A7 V 3 A13 A13 23 4 A8 43210987654 5 A9 644821000200 4 A9 89形910976543 276443210002 17764453521400000250 M6443210002 6 8735432409876 1M元S18591 A1四 A11 5 6 78 O OE/RFSH 7 6116 10元 A10 9 C 8 62256 101 726 D7 90 12 13 12 76543 13 D GND 14 5 3 6543
二、RAM扩展方法 1、数据存储器 常用的数据存储器SRAM芯片有6116﹑6264﹑62256等。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 28 27 26 25 24 23 22 21 20 19 18 17 16 15 6264 Vcc WE CS A8 A9 A11 OE A10 CE D7 D6 D5 D4 D3 NC A12 A7 A6 A4 A4 A3 A2 A1 A0 D0 D1 D2 GND NC A12 A7 A6 A4 A4 A3 A2 A1 A0 D0 D1 D2 GND A14 A12 A7 A6 A4 A4 A3 A2 A1 A0 D0 D1 D2 GND Vcc WE A13 A8 A9 A11 OE A10 CE D7 D6 D5 D4 D3 Vcc WE A13 A8 A9 A11 OE/RFSH A10 CE D7 D6 D5 D4 D3 62256 62128 6264 6266 62128 62256 1 2 3 4 5 6 7 8 9 10 11 12 24 23 22 21 20 19 18 17 16 15 14 13 6116 62128 62256 A7 A6 A4 A4 A3 A2 A1 A0 D0 D1 D2 GND Vcc A8 A9 WE OE A10 CE D7 D6 D5 D4 D3 6116
第7章80C51的系统扩展 《单片机原理及应用技术》 2、数据存储器扩展电路 P2.7 CE 9+5V P2.0-P2.4 A8-A12 0 ALE G CS : A7 PO 80C31 7710172 ：：0 6264 AO EA DO~D7 WE D OE ④I
2、数据存储器扩展电路 OE 6264 A7 : : A0 A8-A12 D0～D7 74LS373 ALE G OE 80C31 D7 : : D0 Q7 : : Q0 RD EA P2.0-P2.4 P0 CS +5V WR WE P2.7 CE

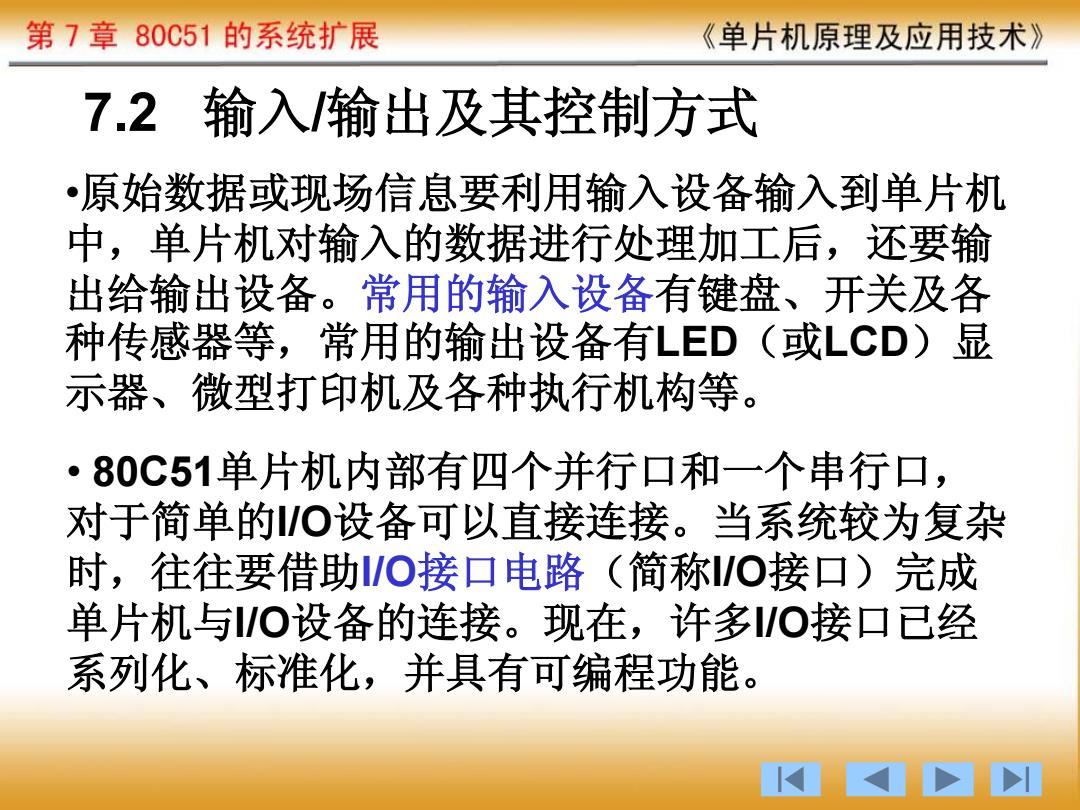

第7章80C51的系统扩展 《单片机原理及应用技术》 7.2输入/输出及其控制方式 原始数据或现场信息要利用输入设备输入到单片机 中，单片机对输入的数据进行处理加工后，还要输 出给输出设备。常用的输入设备有键盘、开关及各 种传感器等，常用的输出设备有LED(或LCD)显 示器、微型打印机及各种执行机构等 ·80C51单片机内部有四个并行口和一个串行口， 对于简单的O设备可以直接连接。当系统较为复杂 时，往往要借助WO接口电路（简称O接口)完成 单片机与O设备的连接。现在，许多O接口已经 系列化、标准化，并具有可编程功能
7.2 输入/输出及其控制方式 •原始数据或现场信息要利用输入设备输入到单片机 中，单片机对输入的数据进行处理加工后，还要输 出给输出设备。常用的输入设备有键盘、开关及各 种传感器等，常用的输出设备有LED（或LCD）显 示器、微型打印机及各种执行机构等。 • 80C51单片机内部有四个并行口和一个串行口， 对于简单的I/O设备可以直接连接。当系统较为复杂 时，往往要借助I/O接口电路（简称I/O接口）完成 单片机与I/O设备的连接。现在，许多I/O接口已经 系列化、标准化，并具有可编程功能

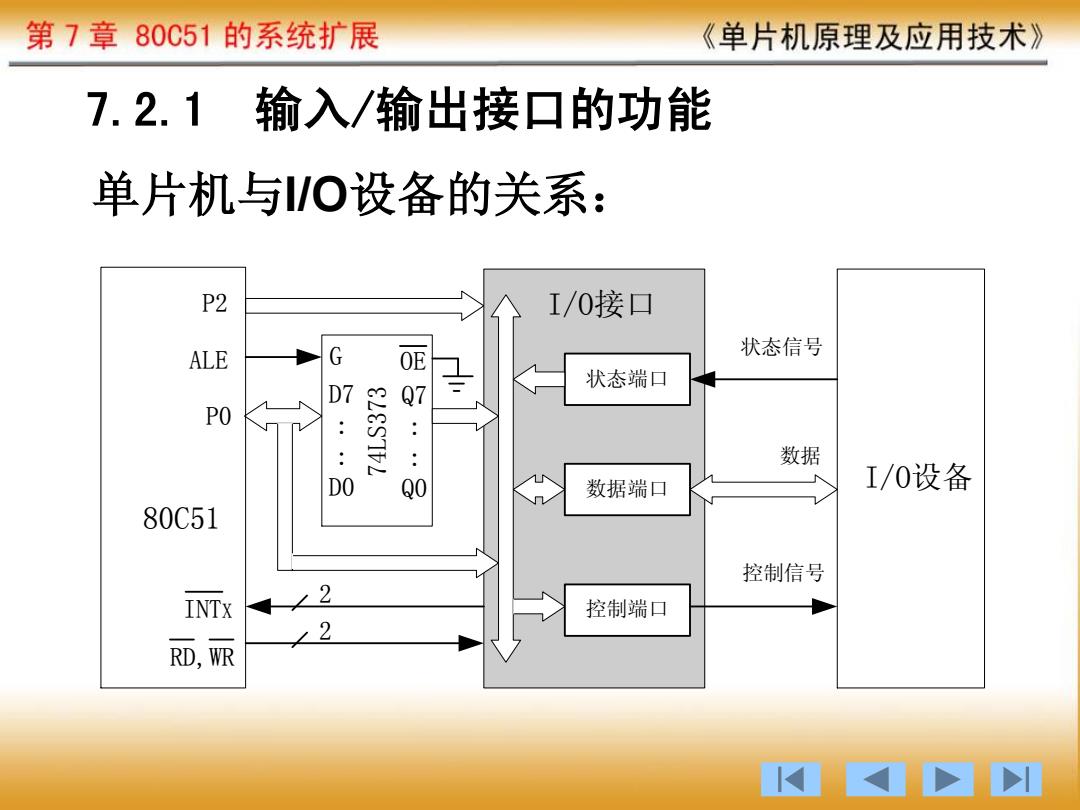

第7章80C51的系统扩展 《单片机原理及应用技术》 7.2.1输入/输出接口的功能 单片机与O设备的关系： P2 I/0接口 ALE G OE 状态信号 状态端口 Q7 PO 数据 DO Q0 数据端口 I/0设备 80C51 控制信号 INTx 2 控制端口 西，丽 2 ④I
单片机与I/O设备的关系： 7.2.1 输入/输出接口的功能 74LS373 ALE G OE 80C51 D7 : : D0 Q7 : : Q0 P2 P0 INTX RD,WR 2 2 数据端口 状态端口 控制端口 I/O接口 I/O设备 控制信号 状态信号 数据

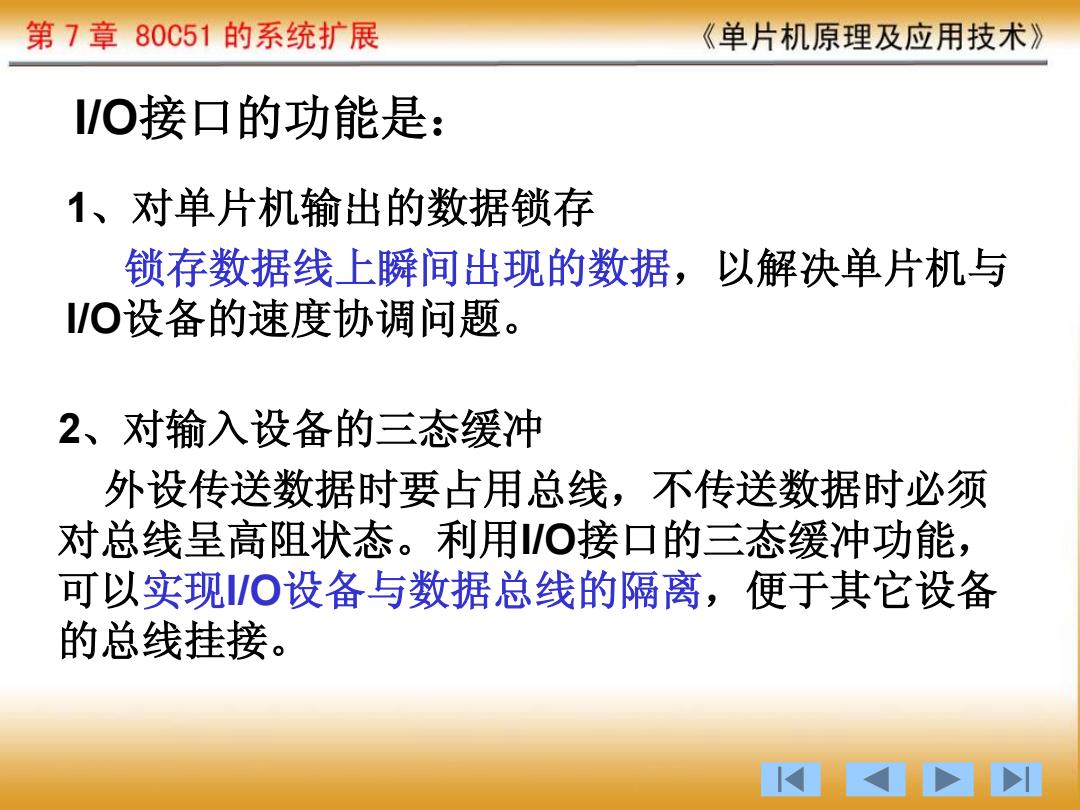

第7章80C51的系统扩展 《单片机原理及应用技术》 O接口的功能是： 1、对单片机输出的数据锁存 锁存数据线上瞬间出现的数据，以解决单片机与 O设备的速度协调问题。 2、对输入设备的三态缓冲 外设传送数据时要占用总线，不传送数据时必须 对总线呈高阻状态。利用O接口的三态缓冲功能， 可以实现/O设备与数据总线的隔离，便于其它设备 的总线挂接。 K
I/O接口的功能是： 2、对输入设备的三态缓冲 外设传送数据时要占用总线，不传送数据时必须 对总线呈高阻状态。利用I/O接口的三态缓冲功能， 可以实现I/O设备与数据总线的隔离，便于其它设备 的总线挂接。 1、对单片机输出的数据锁存 锁存数据线上瞬间出现的数据，以解决单片机与 I/O设备的速度协调问题
