第二讲数字系统设计的基础知识 西安邮电学院通信工程系 第二讲發字系统设计馆基础知识1 主要内容： ●数字逻辑设计基础器件和概念 ●基于quartusⅡ的设计输入 ●基于quartusⅡ的功能仿真 ●本讲要点和实验要求
第二讲 数字系统设计的基础知识 西安邮电学院通信工程系 数字逻辑设计基础器件和概念 基于quartusⅡ的设计输入 基于quartusⅡ的功能仿真 本讲要点和实验要求 主要内容：
第二讲数字系统设计的基础知识 西安邮电学院通信工程系 数字逻辑设计基础器件和概念 1单元与层次 在数字逻辑设计中，一般采用基本构造模块来组 成数字系统。通常将这种基本构造模块（无论简单 还是复杂)称作单元(cell) ■ 基本单元是系统的基本构成模块。通过对基本单元 进行组合，可以构成较大、较复杂的A、B、C单元， 而A、B、C单元进一步用于构成更大的X单元和Y单 元。这种设计方式可称作层次设计方法
第二讲 数字系统设计的基础知识 西安邮电学院通信工程系 数字逻辑设计基础器件和概念 1 单元与层次 在数字逻辑设计中，一般采用基本构造模块来组 成数字系统。通常将这种基本构造模块（无论简单 还是复杂）称作单元（cell）。 基本单元是系统的基本构成模块。通过对基本单元 进行组合, 可以构成较大、较复杂的A、B、C单元， 而A、B、C单元进一步用于构成更大的X单元和Y单 元。这种设计方式可称作层次设计方法

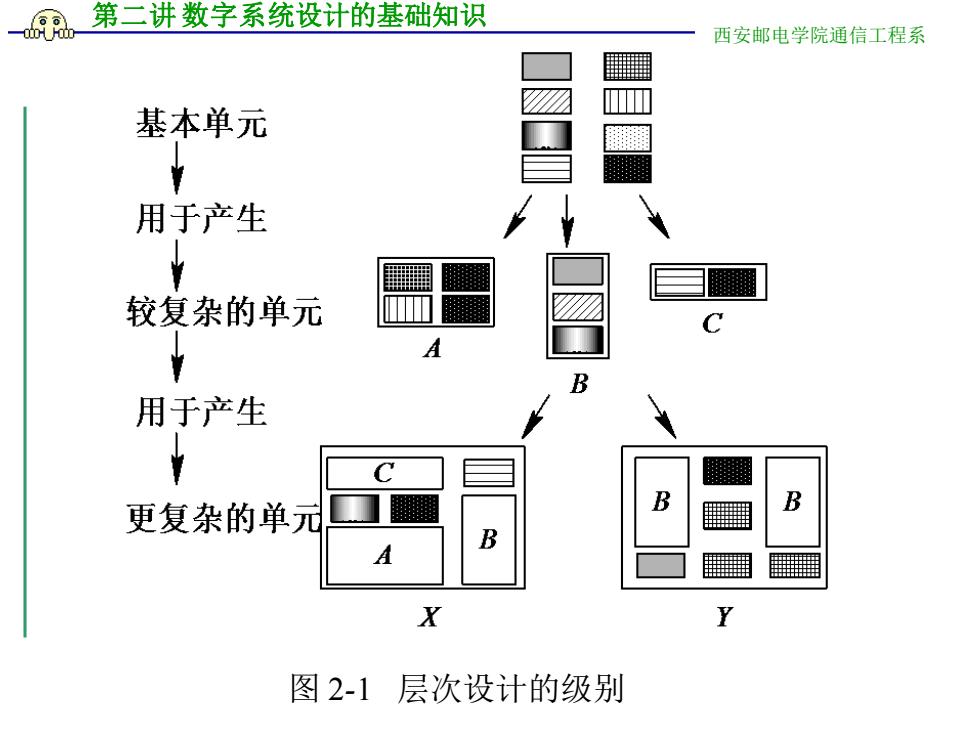

第二讲数字系统设计的基础知识 西安邮电学院通信工程系 基本单元 用于产生 较复杂的单元 B 用于产生 C 更复杂的单元 B B A B X Y 图2-1层次设计的级别
第二讲 数字系统设计的基础知识 西安邮电学院通信工程系 图 2-1 层次设计的级别
第二讲数字系统设计的基础知识 西安邮电学院通信工程系 2基本逻辑电路 任何复杂的数字系统从原理上而言，最终都可 以分解成基本的逻辑门和存储器元件。 1)逻辑门 逻辑门是设计数字系统的基础，最基本的逻辑 门有与门、或门、非门三种，由此导出的逻辑门有 与非门、或非门、异或门等，如与非门是由与门和 非门结合起来的逻辑门，或非门是由或门和非门结 合起来的逻辑门。在输入输出和总线设计中还常用 到三态门。常用逻辑门的逻辑符号及真值表如图所 示
第二讲 数字系统设计的基础知识 西安邮电学院通信工程系 2 基本逻辑电路 任何复杂的数字系统从原理上而言，最终都可 以分解成基本的逻辑门和存储器元件。 1） 逻辑门 逻辑门是设计数字系统的基础，最基本的逻辑 门有与门、或门、非门三种，由此导出的逻辑门有 与非门、或非门、异或门等，如与非门是由与门和 非门结合起来的逻辑门，或非门是由或门和非门结 合起来的逻辑门。在输入输出和总线设计中还常用 到三态门。常用逻辑门的逻辑符号及真值表如图所 示
第二讲数字系统设计的基础知识 西安邮电学院通信工程系 与门： 或门： 非门： B AB A B A十B A A 0 0 0 A 0 0 0 0 1 0 1 D A十B 0 0 B 1 1 0 0 1 0 1 0 1 1 1 1 1 1 与非门： 或非门： 三态门： A B A·B A B A+B B 0 0 1 A 0 0 1 0 1 A 0 0 1 1 A·B B 0 1 0 A+B 1 1 1 B 1 0 1 1 0 0 0 0 Z 1 0 1 1 0 10 Z 图2-2常用门的表示
第二讲 数字系统设计的基础知识 西安邮电学院通信工程系 图 2-2 常用门的表示 与 门： A B 0 0 1 1 0 1 0 1 A·B 0 0 0 1 A B A·B 或 门： A B 0 0 1 1 0 1 0 1 A＋B 0 1 1 1 A B A＋B 非 门： A A 0 1 1 0 A A 与非门： A B 0 0 1 1 0 1 0 1 1 1 1 0 A B 或非门： A B 0 0 1 1 0 1 0 1 1 0 0 0 A B A·B A·B A +B A +B 三态门： A A S 0 0 1 1 1 0 0 ·B 0 1 Z Z B S 1
