第5章LPC2000系列ARM 硬件结构
第5章 LPC2000系列ARM 硬件结构
第5章目录 口1.简介 ▣10.UART0 口2.引脚配置 ☐11.UART1 口3.存储器寻址 ▣12.2C接口 ▣4.系统控制模块 ▣13.SPI接口 ▣5.存储器加速模块 口14.定时器0/1 口6.外部存储器控制器 口15.脉宽调制器(PWM) 口7.引脚连接模块 口16.A/D转换器 口8.向量中断控制器 口17.实时时钟 ☐9.GPIO ▣18.看门狗
第5章 目录 ❑1.简介 ❑2.引脚配置 ❑3.存储器寻址 ❑4.系统控制模块 ❑5.存储器加速模块 ❑6.外部存储器控制器 ❑7.引脚连接模块 ❑8. 向量中断控制器 ❑9.GPIO ❑10.UART0 ❑11.UART1 ❑12.I2C接口 ❑13.SPI接口 ❑14.定时器0/1 ❑15.脉宽调制器（PWM） ❑16.A/D转换器 ❑17.实时时钟 ❑18.看门狗
第5章目录 口1.简介 ▣10.UART0 ▣2.引脚配置 ▣11.UART1 ▣3.存储器寻址 ▣12.2C接▣ 口4.系统控制模块 ▣13.SPI接▣ 口5.存储器加速模块 ▣14.定时器0/1 口6.外部存储器控制器 ▣15.脉宽调制器(PWM) ▣7.引脚连接模块 ▣16.A/D转换器 口8.向量中断控制器 ▣17.实时时钟 ▣9.GPIO ▣18.看门狗
第5章 目录 ❑1.简介 ❑2.引脚配置 ❑3.存储器寻址 ❑4.系统控制模块 ❑5.存储器加速模块 ❑6.外部存储器控制器 ❑7.引脚连接模块 ❑8. 向量中断控制器 ❑9.GPIO ❑10.UART0 ❑11.UART1 ❑12.I2C接口 ❑13.SPI接口 ❑14.定时器0/1 ❑15.脉宽调制器（PWM） ❑16.A/D转换器 ❑17.实时时钟 ❑18.看门狗
5.1简介 ·LPC2000系列微控制器概述 LPC2000条列微控制器基于ARM7TDMl-S CPU内核。支持ARM和Thumb指令集，芯片内集 成丰富外设，而且具有非常低的功率消耗。使该 系列微控制器特别适用于工业控制、医疗系统、 访问控制和P○S机等场合
5.1 简介 • LPC2000系列微控制器概述 LPC2000系列微控制器基于ARM7TDMI-S CPU内核。支持ARM和Thumb指令集，芯片内集 成丰富外设，而且具有非常低的功率消耗。使该 系列微控制器特别适用于工业控制、医疗系统、 访问控制和POS机等场合

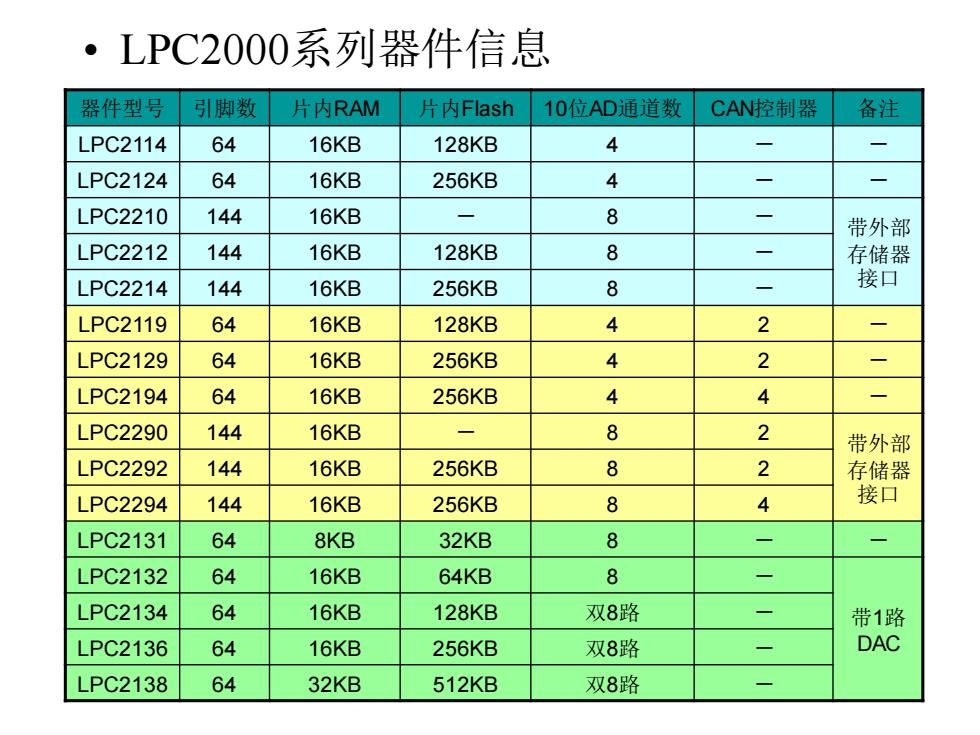

·LPC2000系列器件信息 器件型号 引脚数 片内RAM 片内Flash 10位AD通道数 CAN控制器 备注 LPC2114 64 16KB 128KB 4 LPC2124 64 16KB 256KB 4 一 LPC2210 144 16KB 8 带外部 LPC2212 144 16KB 128KB 8 存储器 LPC2214 144 16KB 256KB 8 接口 LPC2119 64 16KB 128KB 4 2 一 LPC2129 64 16KB 256KB 4 2 LPC2194 64 16KB 256KB 4 4 一 LPC2290 144 16KB - 8 2 带外部 LPC2292 144 16KB 256KB 8 2 存储器 LPC2294 144 16KB 256KB 8 4 接口 LPC2131 64 8KB 32KB 8 一 LPC2132 64 16KB 64KB 8 LPC2134 64 16KB 128KB 双8路 带1路 LPC2136 64 16KB 256KB 双8路 DAC LPC2138 64 32KB 512KB 双8路 一
器件型号 引脚数 片内RAM 片内Flash 10位AD通道数 CAN控制器 备注 LPC2114 64 16KB 128KB 4 － － LPC2124 64 16KB 256KB 4 － － LPC2210 144 16KB － 8 － 带外部 存储器 接口 LPC2212 144 16KB 128KB 8 － LPC2214 144 16KB 256KB 8 － LPC2119 64 16KB 128KB 4 2 － LPC2129 64 16KB 256KB 4 2 － LPC2194 64 16KB 256KB 4 4 － LPC2290 144 16KB － 8 2 带外部 存储器 接口 LPC2292 144 16KB 256KB 8 2 LPC2294 144 16KB 256KB 8 4 LPC2131 64 8KB 32KB 8 － － LPC2132 64 16KB 64KB 8 － 带1路 DAC LPC2134 64 16KB 128KB 双8路 － LPC2136 64 16KB 256KB 双8路 － LPC2138 64 32KB 512KB 双8路 － • LPC2000系列器件信息
