第5章目录 口1.简介 ☐10.UART0 口2.脚配置 ▣11.UART1 ▣3.存储器寻址 ▣12.2C接▣ 口4.系统控制模块 ▣13.SPI接▣ 口5.存储器加速模块 ▣14.定时器0/1 ▣6.外部存储器控制器 口15.脉宽调制器(PWM) ▣7.引脚连接模块 口16.A/D转换器 口8.向量中断控制器 口17.实时时钟 ▣9.GPIO ▣18.看门狗

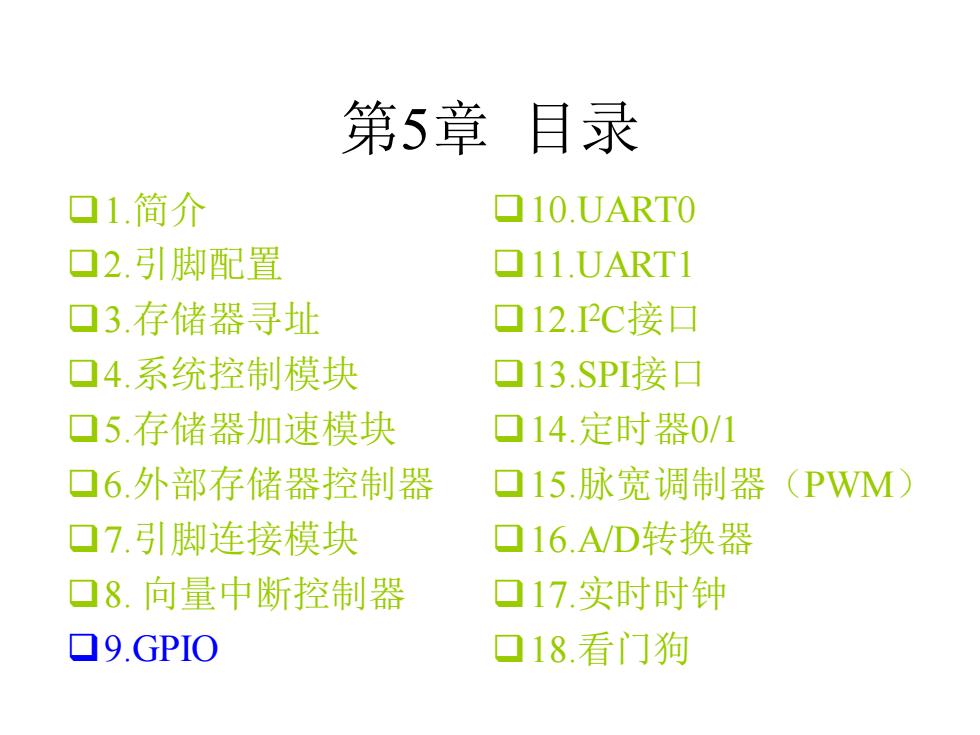

第5章 目录 ❑1.简介 ❑2.引脚配置 ❑3.存储器寻址 ❑4.系统控制模块 ❑5.存储器加速模块 ❑6.外部存储器控制器 ❑7.引脚连接模块 ❑8. 向量中断控制器 ❑9.GPIO ❑10.UART0 ❑11.UART1 ❑12.I2C接口 ❑13.SPI接口 ❑14.定时器0/1 ❑15.脉宽调制器（PWM） ❑16.A/D转换器 ❑17.实时时钟 ❑18.看门狗
5.9 GPIO ·特性 LPC2000象列作为“微控制器”，其GPIO特性就 显得很重要。它具有如下的特性： ■可以独立控制每个GPIO口的方向（输入/输出模 式)； ■可以独立设置每个GPIO的输出状态（高/低电平）； ■所有GPIO口在复位后默认为输入状态
5.9 GPIO • 特性 LPC2000系列作为 “微控制器”，其GPIO特性就 显得很重要。它具有如下的特性： ▪可以独立控制每个GPIO口的方向（输入/输出模 式）； ▪可以独立设置每个GPIO的输出状态（高/低电平）； ▪所有GPIO口在复位后默认为输入状态
5.9GP0 ·应用 驱动LED或 其它指示器 检测数字输 +3.3W R3 入，如键盘 +3.3V 10K 或开关信号 POWER 10N LPC2000 +3.3V Ull 8 13 GND QH OE 9 11 SQH 16 12 SCK 104 14 RCK 10 S 16 CLR VCC QA 74HC595 控制片外器件
5.9 GPIO • 应用 R3 10K RST C16 104 LED1 POWER +3.3V R3 10K +3.3V Q B 1 Q C 2 Q D 3 Q E 4 Q F 5 Q G 6 Q H 7 GND 8 SQH 9 SCLR 10 SCK 11 RCK 12 O E 13 SI 14 Q A 15 VCC 16 U11 74HC595 +3.3V LPC2000 检测数字输 入，如键盘 或开关信号 驱动LED或 其它指示器 控制片外器件
5.9 GPIO ·引脚描述 LPC2114/2124微控制器具有两个端口—P0和P1, 可以作为GPI0使用的引脚数为46个。 LPC2210/2212/2214微控制器还包含另外两个端 口—P2和P3,这个两个端口与外部存储器总线复用， 当它们全部作为GPIO使用时，GPIO引脚数多达112个
5.9 GPIO • 引脚描述 LPC2114/2124微控制器具有两个端口——P0和P1， 可以作为GPIO使用的引脚数为46个。 LPC2210/2212/2214微控制器还包含另外两个端 口——P2和P3，这个两个端口与外部存储器总线复用， 当它们全部作为GPIO使用时，GPIO引脚数多达112个
5.9 GPIO ·引脚描述 GPIO与控制寄存器的关糸 IOxSET out 四 0 0 引脚 IOxDIR IOxCLR PINSELx IOxPIN
5.9 GPIO • 引脚描述 GPIO与控制寄存器的关系 PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 引脚
