第一节网络图 工序代号 A B E F H 紧前工序 C B,C A,E E F,G 工序代号 K L M N P 紧前工序 H,K N,I D,E D,E H,K M L 表9-2工序关系 类似地，E为G的紧前工序，同时又和A一起 为F的紧前工序，又和D一起为K,L的紧前工序， 所以还要引进2个虚工序O2和O3。工程网络图如 图9-5所示 18
18 第一节 网络图 类似地，E为G的紧前工序，同时又和A一起 为F的紧前工序，又和D一起为K，L的紧前工序， 所以还要引进2个虚工序O2和O3。工程网络图如 图9-5所示 表9-2 工序关系 工序代号 A B C D E F G H 紧前工序 - - - C B,C A,E E F,G 工序代号 I J K L M N P 紧前工序 H,K N,I D,E D,E H,K M L
第一节网络图 A D L 图9-5例9的网络图 19
19 第一节 网络图 图9-5 例9的网络图
第二节时间参数的计算 关键路线和时间参数 在工程网络图中从总开工事项到总完工事项 的最长单向链称为该工程网络图的关键路线，关 键路线上的工序称为关键工序。 图9-6中工程网络图的关键路线由粗线标出， 关键路线长为31，关键工序是A,B,D,H,F,I, 20
20 第二节 时间参数的计算 关键路线和时间参数 在工程网络图中从总开工事项到总完工事项 的最长单向链称为该工程网络图的关键路线，关 键路线上的工序称为关键工序。 图9-6中工程网络图的关键路线由粗线标出， 关键路线长为31，关键工序是A，B，D，H，F，I， K
第二节时间参数的计算 3 E 6 5 6 5 5 8 K 图9-6一个工程网络图 显然，关键路线的长就是完成整个工程所需 的时间。关键工序完工时间的提前或拖延会直接 影响整个工程完工的日期 21
21 第二节 时间参数的计算 图9-6 一个工程网络图 显然，关键路线的长就是完成整个工程所需 的时间。关键工序完工时间的提前或拖延会直接 影响整个工程完工的日期

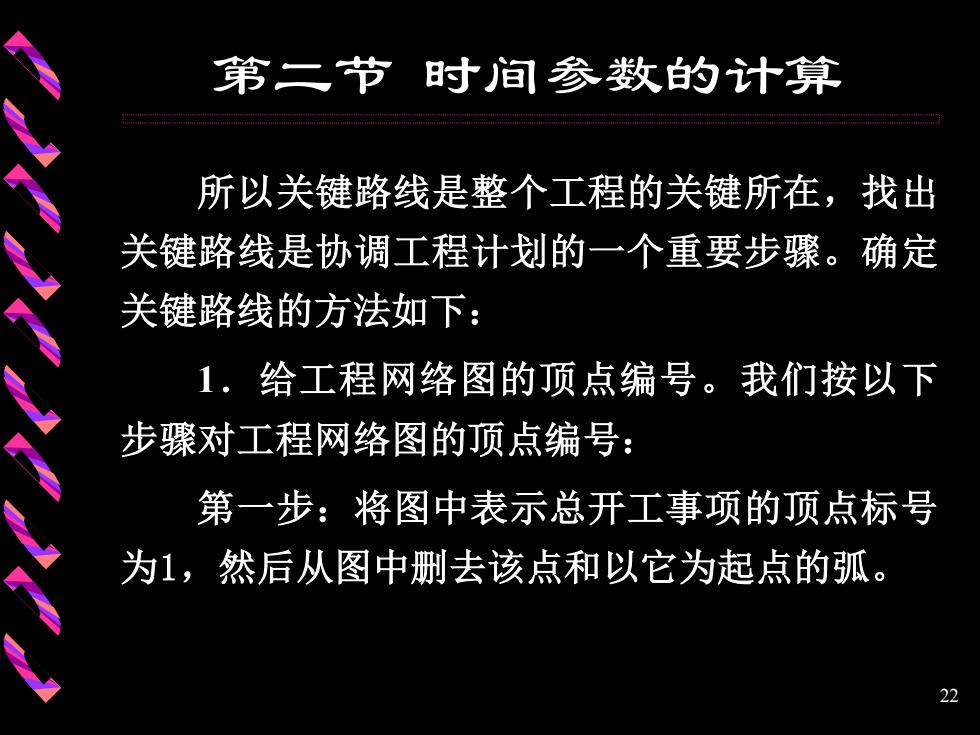

第二节时间参数的计算 所以关键路线是整个工程的关键所在，找出 关键路线是协调工程计划的一个重要步骤。确定 关键路线的方法如下： 1.给工程网络图的顶点编号。我们按以下 步骤对工程网络图的顶点编号： 第一步：将图中表示总开工事项的顶点标号 为1，然后从图中删去该点和以它为起点的弧。 22
22 第二节 时间参数的计算 所以关键路线是整个工程的关键所在，找出 关键路线是协调工程计划的一个重要步骤。确定 关键路线的方法如下： 1．给工程网络图的顶点编号。我们按以下 步骤对工程网络图的顶点编号： 第一步：将图中表示总开工事项的顶点标号 为1，然后从图中删去该点和以它为起点的弧
