第九章 网络计划 网络图 时间参数的计算 网络计划的优化 3
3 第九章 网络计划 网络图 时间参数的计算 网络计划的优化
引言 网络计划技术又称统筹法，它是综合运用计 划评价技术和关键路线法的一种先进的计划管理 方法。 计划评价技术Program Evaluation and Review Technique,简称PERT)是对计划项目进 行评价、核算，然后选定最优计划方案的一种技 术 4
4 引 言 网络计划技术又称统筹法，它是综合运用计 划评价技术和关键路线法的一种先进的计划管理 方法。 计划评价技术 (Program Evaluation and Review Technique，简称PERT)是对计划项目进 行评价、核算，然后选定最优计划方案的一种技 术
3引 言 关键路线法(Critical Path Method,简称 CPM)是在计划项目的各项错综复杂的工作中， 找出并抓住其中的关键路线进行计划安排的一种 方法。 网络计划技术的应用范围很广，它特别适合 于大型的复杂的生产项目和工程项目。如水库、 大桥、大楼等的建设，大型设备的维修，新产品 的试制等。它也适用于结构复杂产品的生产，如 飞机、轮船、火车及汽车等的制造 5
5 引 言 关键路线法 (Critical Path Method，简称 CPM)是在计划项目的各项错综复杂的工作中， 找出并抓住其中的关键路线进行计划安排的一种 方法。 网络计划技术的应用范围很广，它特别适合 于大型的复杂的生产项目和工程项目。如水库、 大桥、大楼等的建设，大型设备的维修，新产品 的试制等。它也适用于结构复杂产品的生产，如 飞机、轮船、火车及汽车等的制造

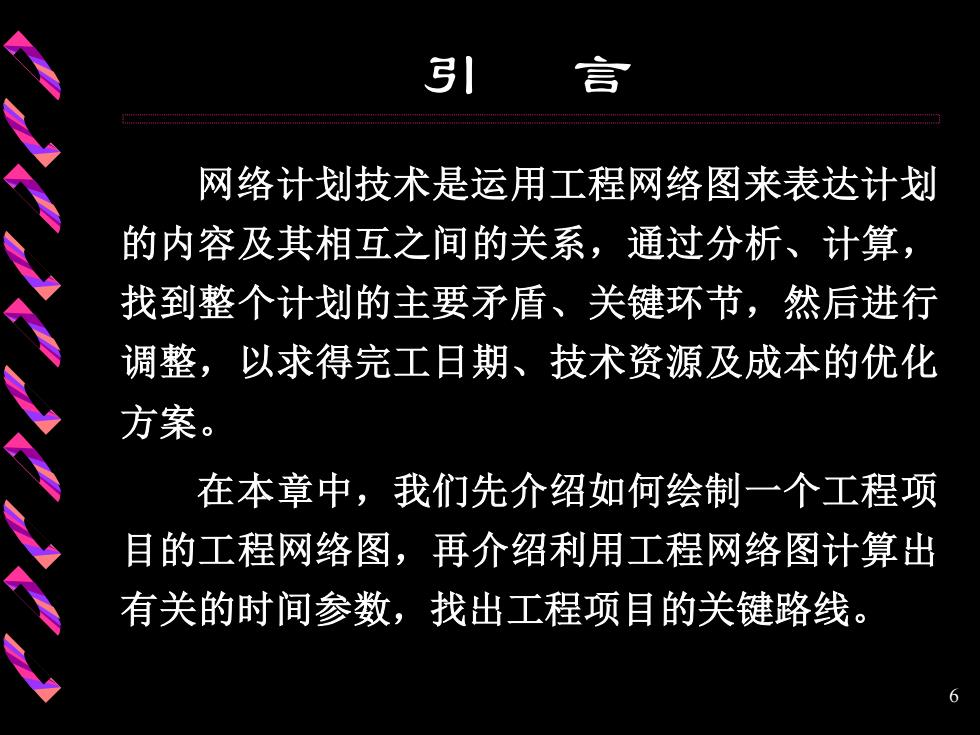

引言 网络计划技术是运用工程网络图来表达计划 的内容及其相互之间的关系，通过分析、计算， 找到整个计划的主要矛盾、关键环节，然后进行 调整，以求得完工日期、 技术资源及成本的优化 方案。 在本章中，我们先介绍如何绘制一个工程项 目的工程网络图，再介绍利用工程网络图计算出 有关的时间参数，找出工程项目的关键路线。 6
6 引 言 网络计划技术是运用工程网络图来表达计划 的内容及其相互之间的关系，通过分析、计算， 找到整个计划的主要矛盾、关键环节，然后进行 调整，以求得完工日期、技术资源及成本的优化 方案。 在本章中，我们先介绍如何绘制一个工程项 目的工程网络图，再介绍利用工程网络图计算出 有关的时间参数，找出工程项目的关键路线

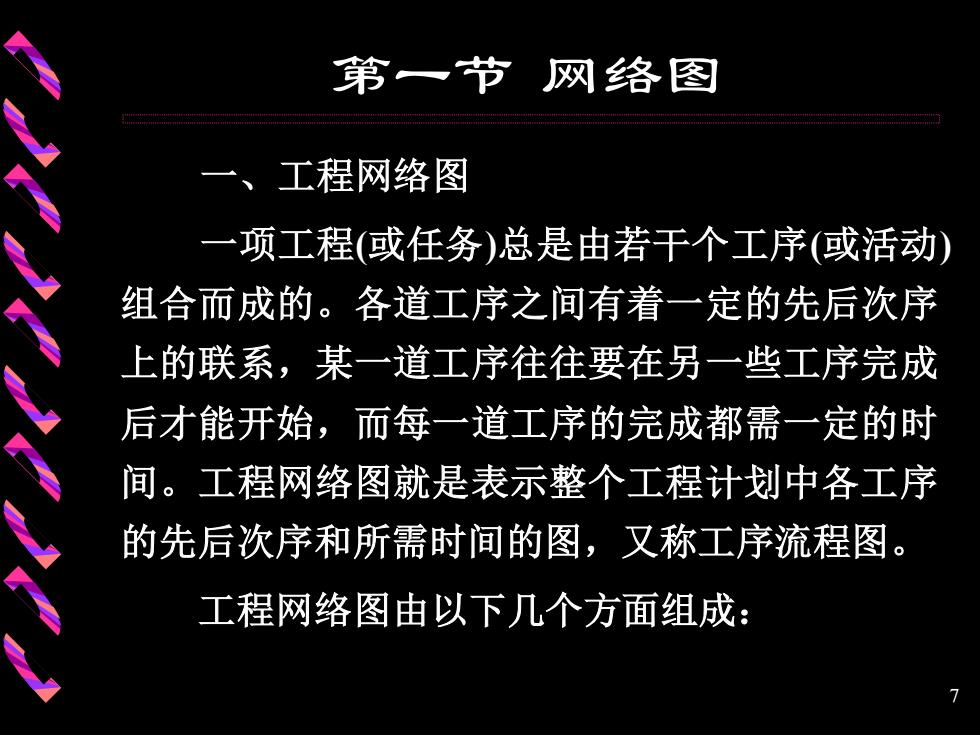

第一节网络图 工程网络图 项工程（或任务）总是由若干个工序（或活动） 组合而成的。各道工序之间有着一定的先后次序 上的联系，某一道工序往往要在另一些工序完成 后才能开始，而每一道工序的完成都需一定的时 间。工程网络图就是表示整个工程计划中各工序 的先后次序和所需时间的图，又称工序流程图。 工程网络图由以下几个方面组成： 7
7 第一节 网络图 一、工程网络图 一项工程(或任务)总是由若干个工序(或活动) 组合而成的。各道工序之间有着一定的先后次序 上的联系，某一道工序往往要在另一些工序完成 后才能开始，而每一道工序的完成都需一定的时 间。工程网络图就是表示整个工程计划中各工序 的先后次序和所需时间的图，又称工序流程图。 工程网络图由以下几个方面组成：
