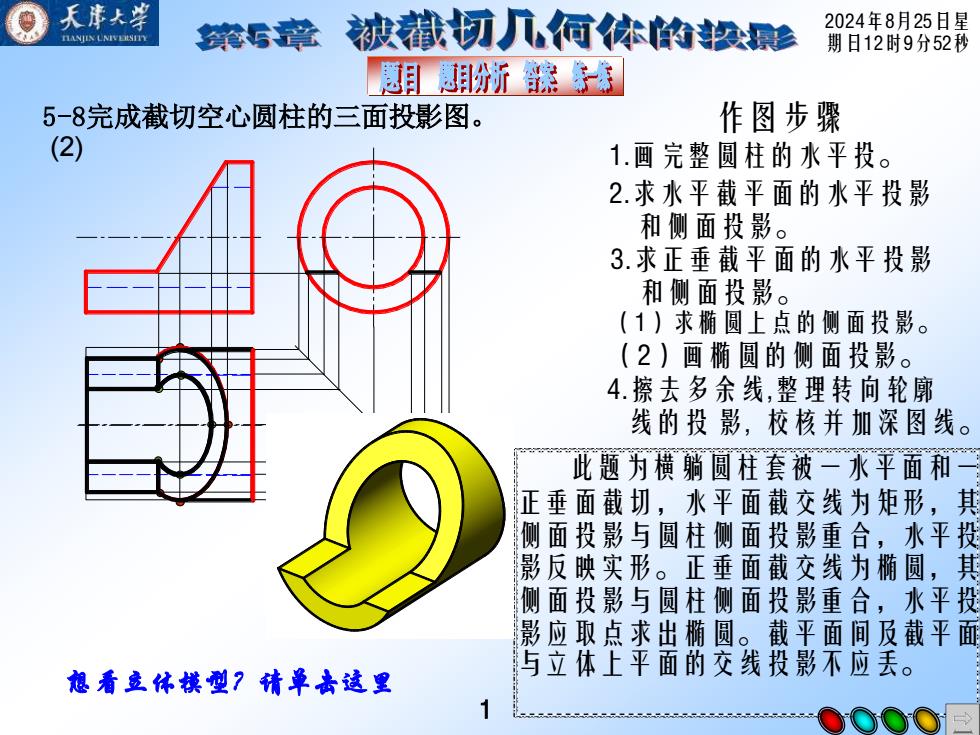

天康人学 笔后章 被截切八何休的委影 2024年8月25日星 期日12时9分52秒 题咀盼所养子 5一8完成截切空心圆柱的三面投影图。 作图步骤 (2) 1.画完整圆柱的水平投。 2.求水平截平面的水平投影 和侧面投影。 3.求正垂截平面的水平投影 和侧面投影。 (1)求椭圆上点的侧面投影。 (2）画椭圆的侧面投影。 4.擦去多余线，整理转向轮廓 线的投影，校核并加深图线。 此题为横躺圆柱套被一水平面和 正垂面截切，水平面截交线为矩形，其 侧面投影与圆柱侧面投影重合，水平投 影反映实形。正垂面截交线为椭圆，其 侧面投影与圆柱侧面投影重合，水平投 影应取点求出椭圆。截平面间及截平面 与立体上平面的交线投影不应丢。 想看立体模型？精单击这里 000O
2024年8月25日星 期日12时9分52秒 1 5-8完成截切空心圆柱的三面投影图。 1.画完整圆柱的水平投。 2.求水平截平面的水平投影 和侧面投影。 4.擦去多余线,整理转向轮廓 线的投 影, 校核并加深图线。 (2) 3.求正垂截平面的水平投影 和侧面投影。 此题为横躺圆柱套被一水平面和一 正垂面截切，水平面截交线为矩形，其 侧面投影与圆柱侧面投影重合，水平投 影反映实形。正垂面截交线为椭圆，其 侧面投影与圆柱侧面投影重合，水平投 影应取点求出椭圆。截平面间及截平面 与立体上平面的交线投影不应丢。 作图步骤 （1）求椭圆上点的侧面投影。 （2）画椭圆的侧面投影。 想看立体模型？请单击这里
天康太学 TLANJIN LNIVDESI生 業写章 被截切八何体的换影 2024年8月25日星 期日12时9分52秒 题目题分所深 5-8完成截切空心圆柱的三面投影图。 (3) 作图步骤 1.画完整圆柱套的正投影 2.求正平截平面的投影 3.求水平截平面的侧面投影 4.画截平面间交线的投影 5.擦去多余线，整理转向轮廓线 的投影，校核并加深图线 此题为直立圆柱套被一水 秤面和两正平面前后对称截切。 水平面截得的内外表面交线为 前后两部分圆，其水平投影与 圆柱套水平投影重合，正面投 影集聚成直线。正平面截交线 为矩形，其水平投影集聚成直 线，正面投影反映实形。两平 想看立体模型？精单击这里 面交线投影应画出。 2
2024年8月25日星 期日12时9分52秒 2 5-8完成截切空心圆柱的三面投影图。 1.画完整圆柱套的正投影 5.擦去多余线,整理转向轮廓线 的投 影, 校核并加深图线 (3) 2.求正平截平面的投影 此题为直立圆柱套被一水 平面和两正平面前后对称截切。 水平面截得的内外表面交线为 前后两部分圆，其水平投影与 圆柱套水平投影重合，正面投 影集聚成直线。正平面截交线 为矩形，其水平投影集聚成直 线，正面投影反映实形。两平 面交线投影应画出。 作图步骤 想看立体模型？请单击这里 3.求水平截平面的侧面投影 4.画截平面间交线的投影
天康人学 笔后章 被截切几行休的姜影 2024年8月25日星 期日12时9分52秒 题目分沂踪 5-8完成截切空心圆柱的三面投影图。 作图步骤 (4) 1.画完整圆柱的侧面投影 2.求水平截平面的投影 3.求正平截平面的投影 4.擦去多余线，整理转向轮廓 线的投影，校核并加深图线。 此题为直立圆柱套被二水 秤面和一侧平面截切，水平面 截得的内外表面交线为圆，其 水平投影与圆柱套水平投影重到 合，侧面投影积聚成直线。则 平面截交线为矩形，其水平投 影积聚成点，侧面投影反映实 形。两截平面交线投影应画出 想看立体模型？精单去这里 3 00OO
2024年8月25日星 期日12时9分52秒 3 5-8完成截切空心圆柱的三面投影图。 1.画完整圆柱的侧面投影 4. 擦去多余线,整理转向轮廓 线的投 影, 校核并加深图线。 (4) 2.求水平截平面的投影 此题为直立圆柱套被二水 平面和一侧平面截切，水平面 截得的内外表面交线为圆，其 水平投影与圆柱套水平投影重 合，侧面投影积聚成直线。侧 平面截交线为矩形，其水平投 影积聚成点，侧面投影反映实 形。两截平面交线投影应画出 作图步骤 想看立体模型？请单击这里 3.求正平截平面的投影
天岸人学 IANJIN LNIVEESIIY 業后毫 被截切八何体的换影 2024年8月25日星 期日12时9分52秒 题耳题分沂踪子 5-8完成截切空心圆柱的三面投影图。 (5) 狂意这里 作图步骤 是虚线 1.画完整圆柱的水平投影。 2.求侧平截平面交线的投影。 3.求水平截平面交线的投影。 4.求正垂截平面交线的水平投影。 5.擦去多余线，整理转向轮廓 线的投影，校核并加深图线。 此题为横躺圆柱套从左到右依次被 垂直于轴线的侧平面、平行于轴线水平 面和倾斜于轴线的一正垂面截切。 侧平面截交线为圆，其水平投影积 聚成直线，水平面通过圆柱轴线，其截 交线与水平轮廓重合。正垂面与圆柱套 轴线倾斜45°，截交线椭圆的水平投影 为圆。两平面交线投影应画出。 想看立体模型？情单击这里 4 0①O0巴
2024年8月25日星 期日12时9分52秒 4 5-8完成截切空心圆柱的三面投影图。 1.画完整圆柱的水平投影。 5.擦去多余线,整理转向轮廓 线的投 影, 校核并加深图线。 (5) 3.求水平截平面交线的投影。 此题为横躺圆柱套从左到右依次被 垂直于轴线的侧平面、平行于轴线水平 面和倾斜于轴线的一正垂面截切。 侧平面截交线为圆，其水平投影积 聚成直线，水平面通过圆柱轴线，其截 交线与水平轮廓重合。正垂面与圆柱套 轴线倾斜45°，截交线椭圆的水平投影 为圆。两平面交线投影应画出。 4.求正垂截平面交线的水平投影。 作图步骤 想看立体模型？请单击这里 2.求侧平截平面交线的投影。 注意这里 是虚线
天康人学 笔后章 被截切几何休的委影 2024年8月25日星 期日12时9分52秒 题目盼所瑞 5-8完成截切空心圆柱的三面投影图。 作图步骤 (6) 1.画完整圆柱套的侧面投影 2.求上部凹槽侧面投影 (1)求四槽水平截面交线的侧面投影 (2)求凹槽侧平截面交线的侧面投影 3.求下部左右两侧交线的侧面投影 (1)求两侧水平截面交线的侧面投影 (2)求两侧侧平截面交线的侧面投影 4.整理截平面间交线的侧面投影 5.擦去多余线，整理转向轮廓素线的 投影，校核并加深图线 此题为直立圆柱套上部前后被一水平面和 个对称的侧平面截切成凹槽。下部左右两侧被一 水平面和二个对称的正平面截切（同5-8(3）)。水平 面截交线为圆，其水平投影与圆柱水平投影重合， 侧面投影积聚成直线。侧平面截交线为矩形，其 水平投影积聚成直线，侧面投影反映实形。正平 想看立体模型？精单击途里 面的侧面投影积聚成直线。 5 OOOO®
2024年8月25日星 期日12时9分52秒 5 5-8完成截切空心圆柱的三面投影图。 1.画完整圆柱套的侧面投影 5.擦去多余线,整理转向轮廓素线的 投影, 校核并加深图线 (6) 2.求上部凹槽侧面投影 此题为直立圆柱套上部前后被一水平面和二 个对称的侧平面截切成凹槽。下部左右两侧被一 水平面和二个对称的正平面截切(同5-8(3))。水平 面截交线为圆，其水平投影与圆柱水平投影重合， 侧面投影积聚成直线。侧平面截交线为矩形，其 水平投影积聚成直线，侧面投影反映实形。正平 面的侧面投影积聚成直线。 3.求下部左右两侧交线的侧面投影 作图步骤 想看立体模型？请单击这里 4.整理截平面间交线的侧面投影 (1)求凹槽水平截面交线的侧面投影 (2)求凹槽侧平截面交线的侧面投影 (1)求两侧水平截面交线的侧面投影 (2)求两侧侧平截面交线的侧面投影
