普通高等教育“十一五”国家级规划教材 工程制图 习题复习系统 第5章 被截切几何体的投影
2024年8月25日星 期日12时9分46秒 1

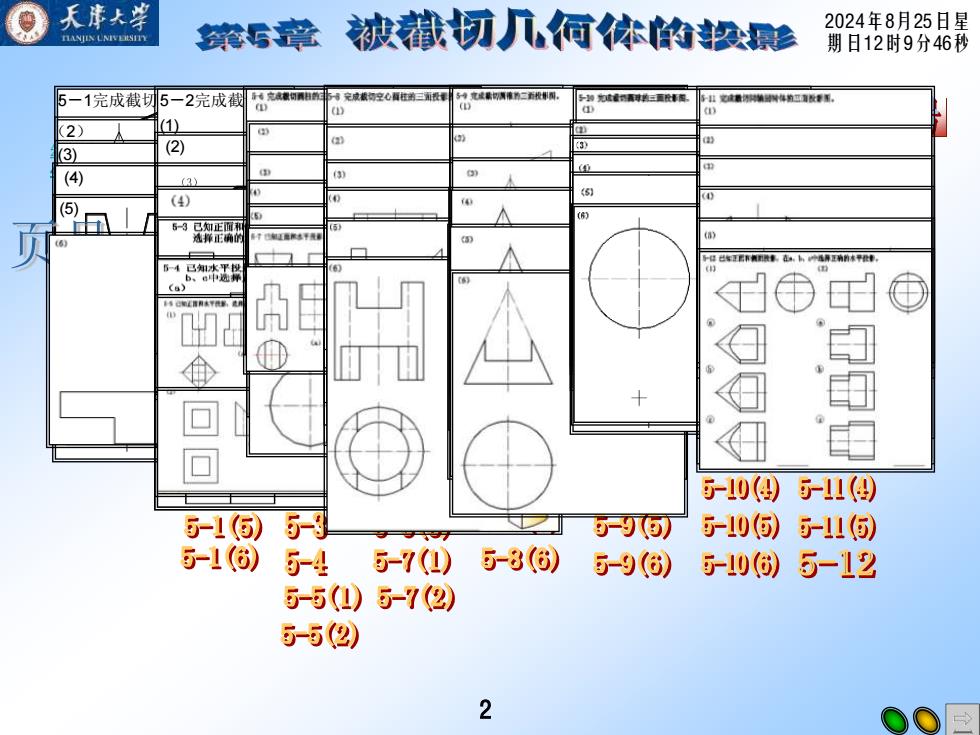

天康人学 HANIIN UNIVEESIY 黛斋被截切几行休的姜影 2024年8月25日星 期日12时9分46秒 5一1完成截切5一2完成截从克震阳充成核物空0每三网 2) (3) (2) 1 (4) 30 (5) (4) 十 A (a) 510(9 51(e 5-1(⑤) 53 牙 9于0（⑤子11） 5-1(6) 54 5-7(0) 5-8(6) 5-9(⑧ 510(5-12 5-5()5-7(② 5-5(② 2
2024年8月25日星 期日12时9分46秒 2 5－1完成截切立体的三面投影 （(1) 2） 幻灯片 4 (3) (4) (5) 5－2完成截切立体的三面投影 (1) (2)

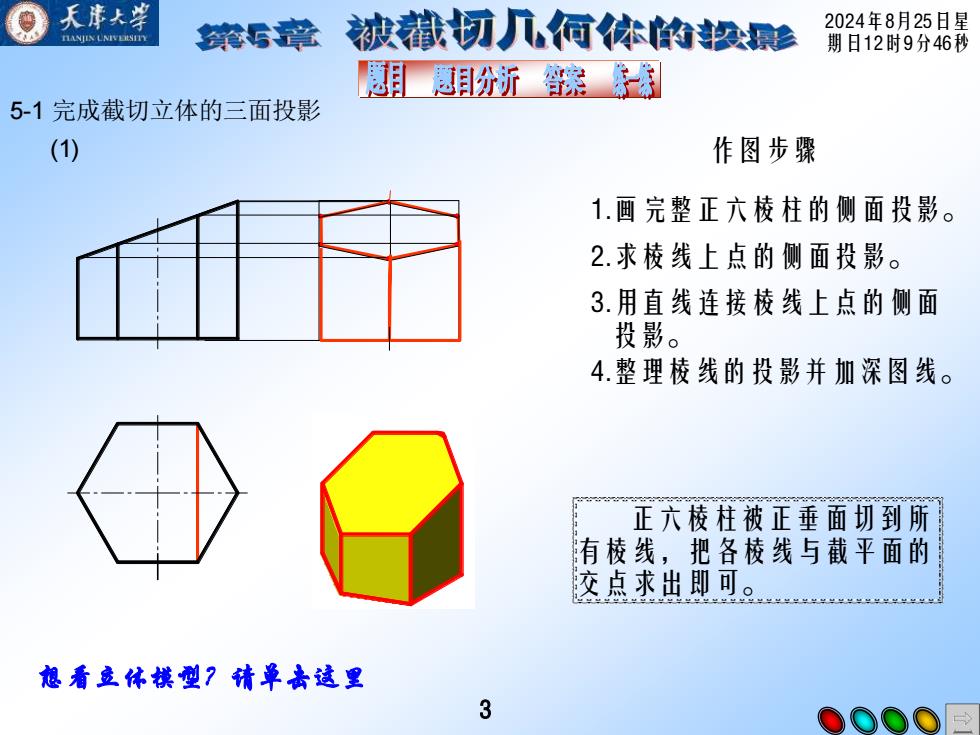

天康人学 第后章 被截切几何体的换影 2024年8月25日星 期日12时9分46秒 圆期题分沂 5-1完成截切立体的三面投影 (1) 作图步骤 1.画完整正六棱柱的侧面投影。 2.求棱线上点的侧面投影。 3.用直线连接棱线上点的侧面 投影。 4.整理棱线的投影并加深图线。 正六棱柱被正垂面切到所 有棱线，把各棱线与截平面的 交点求出即可e 想看立体模型？猜单击这里 3
2024年8月25日星 期日12时9分46秒 3 5-1 完成截切立体的三面投影 1.画完整正六棱柱的侧面投影。 2.求棱线上点的侧面投影。 3.用直线连接棱线上点的侧面 投影。 4.整理棱线的投影并加深图线。 (1) 正六棱柱被正垂面切到所 有棱线，把各棱线与截平面的 交点求出即可。 作图步骤 想看立体模型？请单击这里
天摩人学 第后章 被着截切八行体的换影 2024年8月25日星 HANIIN UNIVEESITY 期日12时9分46秒 愿目阶所器 5-1完成截切立体的三面投影 (2) 作图步骤 1.画完整四棱锥的侧面投影 2.求棱线上点的侧面投影 3.求棱线上点的水平投影 4.求两截平面交线端点的投影 5.用直线连接同面各点的投影 6.画棱线的水平投影 7整理棱线的投影并加深图线 此题为一四棱锥被一正 垂面和一水平面截切。分别 求他们与四棱柱表面交线的 投影。 想看立体模型？请单击这里 4
2024年8月25日星 期日12时9分46秒 4 5-1 完成截切立体的三面投影 作图步骤 1.画完整四棱锥的侧面投影 2.求棱线上点的侧面投影 5.用直线连接同面各点的投影 7.整理棱线的投影并加深图线 (2) 3.求棱线上点的水平投影 4.求两截平面交线端点的投影 6.画棱线的水平投影 此题为一四棱锥被一正 垂面和一水平面截切。分别 求他们与四棱柱表面交线的 投影。 想看立体模型？请单击这里
天康人学 第后章 被截切几何体的委影 2024年8月25日星 期日12时9分46秒 题目题目分沂养 5-1完成截切立体的三面投影 (3) 作图 5 1.画完整正三棱柱的侧面投影 2.求侧平截平面的侧面投影 3.擦去多余线，加深图线 此题可认为一三棱柱被 侧平面和两水平面截切。 想看立休模型？精单击这里 5
2024年8月25日星 期日12时9分46秒 5 5-1 完成截切立体的三面投影 1.画完整正三棱柱的侧面投影 2.求侧平截平面的侧面投影 3.擦去多余线,加深图线 (3) 此题可认为一三棱柱被 一侧平面和两水平面截切。 作图 想看立体模型？请单击这里
