普通高等教育“十一五”国家级规划教村 工程制剂图 习题复习系统 第4章基本几何体的投影
2024年8月25日星 期日12时8分55秒 1
天康人学 策常 其术八行林的影 2024年8月25日星 期日12时8分55秒 选拼题号 页号16 ,去求出立体表面上、的外丙面号 4名林酒第三影，并家出立4仔补面第三个技影霜。并微明丙立4技给定 41按已知条件滴出平 成们种基本体。 1)辛经为 2 )高为0■，面； 径为10的正大 (长为0量，谱面外 半轻 ⊙ 轻为12的正五 3)正三接撑长为0血，右增面为正 三角形， 左、右通 6) (④高为0m上下面为 8,18d8应的正四使台。 何被立体图上给定的尺寸（单位：m) (④半经为 面出其三面投影用
2024年8月25日星 期日12时8分55秒 2
天岸人学 第常 其不厂行休的影 2024年8月25日星 期日12时8分55秒 目愿分沂深 4-1按已知条件画出平面立体的三面投影图。 (1)高为20mm,端面内切圆半径为10mm的正六棱柱。 画图步骤 1、画对称中心线 2、画正六棱柱的水 平投影一圆的外切正 六边形 3、按长对正画高为 20mm的正六棱柱的 正面投影 4、按高平齐，宽相 等画正六棱柱的侧面 投影 3 00OO

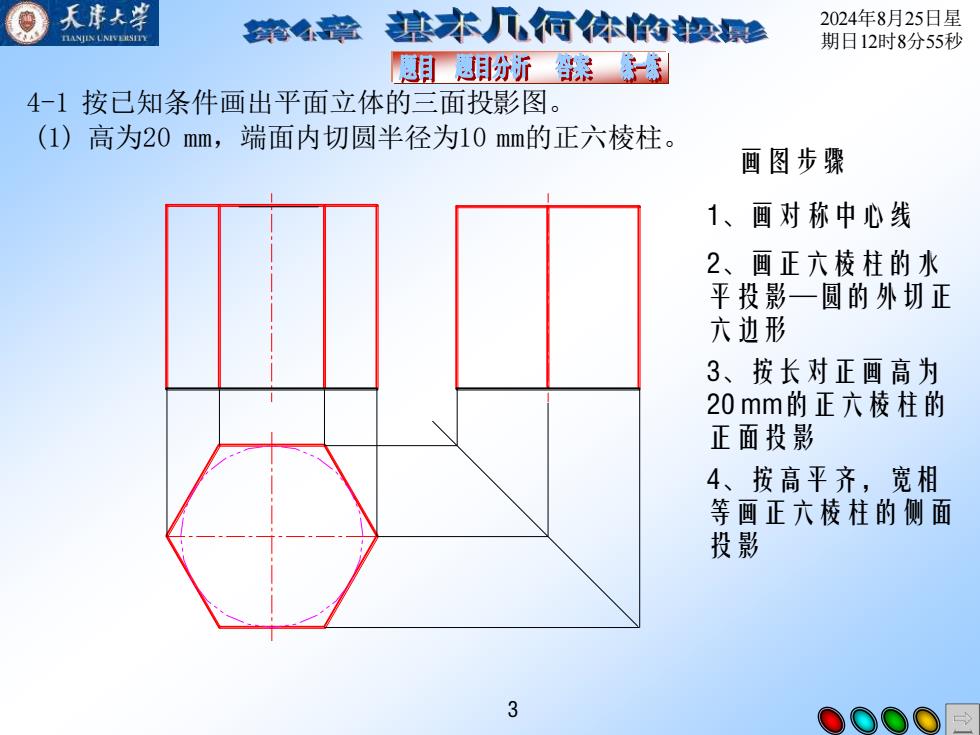

2024年8月25日星 期日12时8分55秒 3 4-1 按已知条件画出平面立体的三面投影图。 (1) 高为20 mm，端面内切圆半径为10 mm的正六棱柱。 2、画正六棱柱的水 平投影─圆的外切正 六边形 3、按长对正画高为 20 mm的正六棱柱的 正面投影 4、按高平齐，宽相 等画正六棱柱的侧面 投影 画图步骤 1、画对称中心线
天康人学 笔常 建术八行休的影 2024年8月25日星 期日12时8分56秒 盼所器器 4-1按已知条件画出平面立体的三面投影图。 (2)长为20mm,端面外接圆半径为12mm的正五棱柱。 画图步骤 1、画正五棱柱的侧 面投影一圆的内接正 五边形 2、按高平齐画长为 20mm的正五棱柱的 正面投影 3、按长对正，宽相 等画正五棱柱的水平 投影 4 OOOO©
2024年8月25日星 期日12时8分56秒 4 4-1 按已知条件画出平面立体的三面投影图。 (2) 长为20 mm，端面外接圆半径为12 mm的正五棱柱。 1、画正五棱柱的侧 面投影─圆的内接正 五边形 2、按高平齐画长为 20 mm的正五棱柱的 正面投影 3、按长对正，宽相 等画正五棱柱的水平 投影 画图步骤
天摩人学 笔常 其不厂行休的影 2024年8月25日星 期日12时8分56秒 恩目惠盼所器 4-1按已知条件画出平面立体的三面投影图。 (3)正三棱锥长为20mm,右端面为正三角形。 画图步骤 1、画正三棱柱的侧 面投影一正三边形和 三条棱线的投影 2、按高平齐画高为 20mm的正三棱柱的 正面投影 3、按长对正，宽相 等画正三棱柱的水平 投影 5 00OO
2024年8月25日星 期日12时8分56秒 5 4-1 按已知条件画出平面立体的三面投影图。 (3) 正三棱锥长为20 mm，右端面为正三角形。 1、画正三棱柱的侧 面投影─正三边形和 三条棱线的投影 2、按高平齐画高为 20mm的正三棱柱的 正面投影 3、按长对正，宽相 等画正三棱柱的水平 投影 画图步骤
