第二部分信号的检测 广东工业大学机电工程学院 1)铂热电阻 (2)特点 ★性能稳定、精确度高、重复性好(104C)。最佳材料，用 做标准温度计。测量范围-200~850C。 R10 R 工业铂热电阻：W00=1.387~1.390 标准铂热电阻：Wo,≥1.3925 ★测还原性气体时需要加保护套

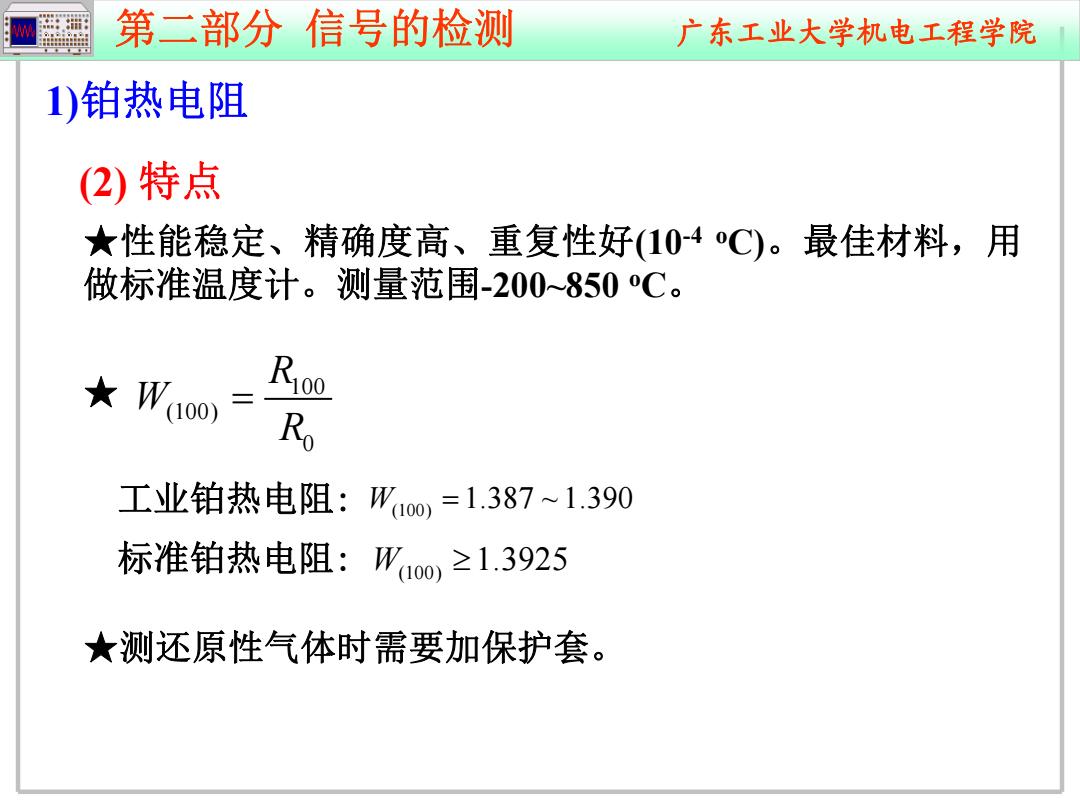

第二部分 信号的检测 广东工业大学机电工程学院 1)铂热电阻 ★性能稳定、精确度高、重复性好(10-4 oC)。最佳材料，用 做标准温度计。测量范围-200~850 o C 。 (2) 特点 ★ 100 (100) 0 R W R (100) 工业铂热电阻: W 1.387 ~ 1.390 标准铂热电阻: (100) W 1.3925 ★测还原性气体时需要加保护套
第二部分信号的检测 广东工业大学机电工程学院 2)铜热电阻 (1)特性方程 在-50~100℃的测量范围内 R,=R(1+ot) a为铜的电阻温度系数，一般为(4.25~4.28)×10-3C-1 2)特点 优点：线性度好、电阻温度系数高、易于提纯、价格便宜 缺点：电阻率小、易氧化。 应用：只适合用在低温和无侵蚀性的介质中

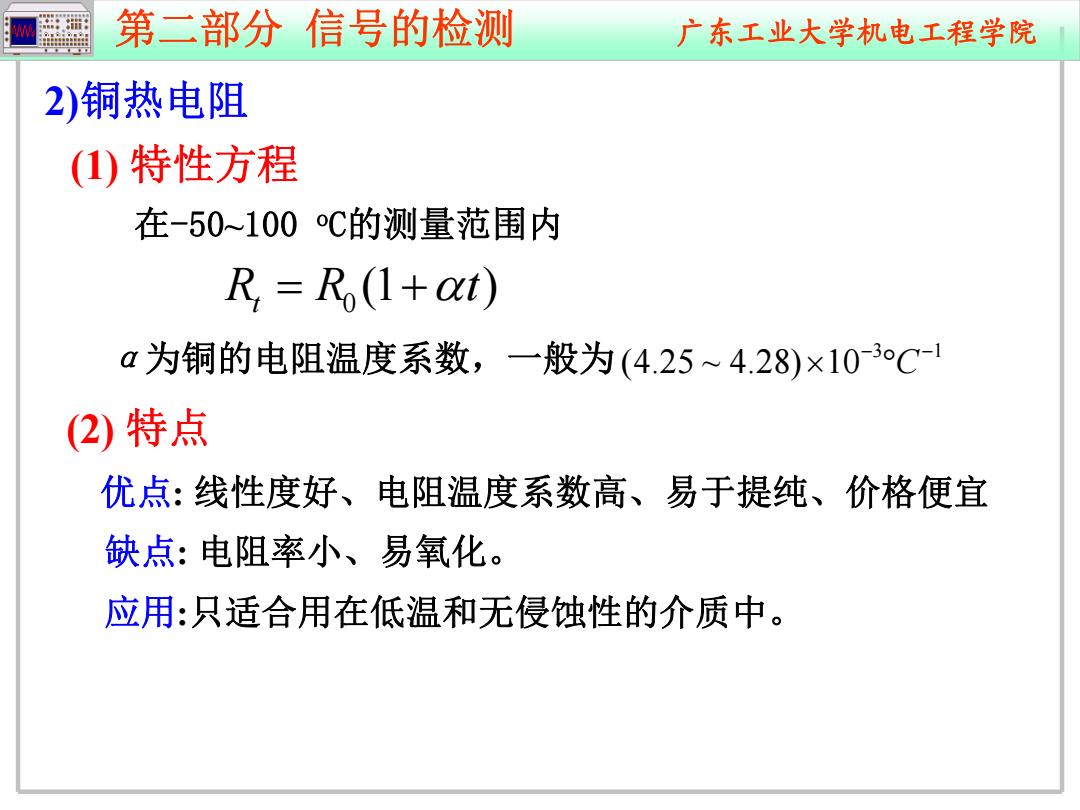

第二部分 信号的检测 广东工业大学机电工程学院 2)铜热电阻 (1) 特性方程 在-50 ~100 oC的测量范围内 0 (1 ) R t R t α为铜的电阻温度系数，一般为 3 1 (4.25 ~ 4.28) 10 C (2) 特点 优点: 线性度好、电阻温度系数高、易于提纯、价格便宜 缺点: 电阻率小、易氧化。 应用:只适合用在低温和无侵蚀性的介质中
第二部分信号的检测 广东工业大学机电工程学院 3)低温和超低温热电阻 (1)铟电阻 用99.99%高纯度的铟丝绕制而成，精确度高（±0.001K ,灵敏度高（比铂高10倍），范围为-269~258C。 缺点：材料软、复现性差。 (2)锰电阻 范围为-271~210C,灵敏度高。 缺点：材料脆，难以拉制成丝
第二部分 信号的检测 广东工业大学机电工程学院 3) 低温和超低温热电阻 (1)铟电阻 用99.99%高纯度的铟丝绕制而成，精确度高 ( ±0.001K) ，灵敏度高 (比铂高10 倍 )，范围为-269~258 o C 。 缺点:材料软、复现性差。 (2)锰电阻 范围为-271~210 o C ，灵敏度高。 缺点:材料脆，难以拉制成丝
第二部分信号的检测 广东工业大学机电工程学院 2.热敏电阻 1)结构 ★由某些金属氧化物按不同的配方比例烧结而成的。 ★由热敏元件、引线和壳体组成。 女可制成珠状、圆片状、片状、杆状等各种形状 2)分类 10 103 负温度系数型(NTC型，曲线1) 10 临界温度系数型(CTC型，曲线2) 4 正温度系数型(PTC型，曲线3) 曲线4为铂电阻 10 109 40 60120 160 温度/℃ 图6.25热敏电阻的温度特性曲线

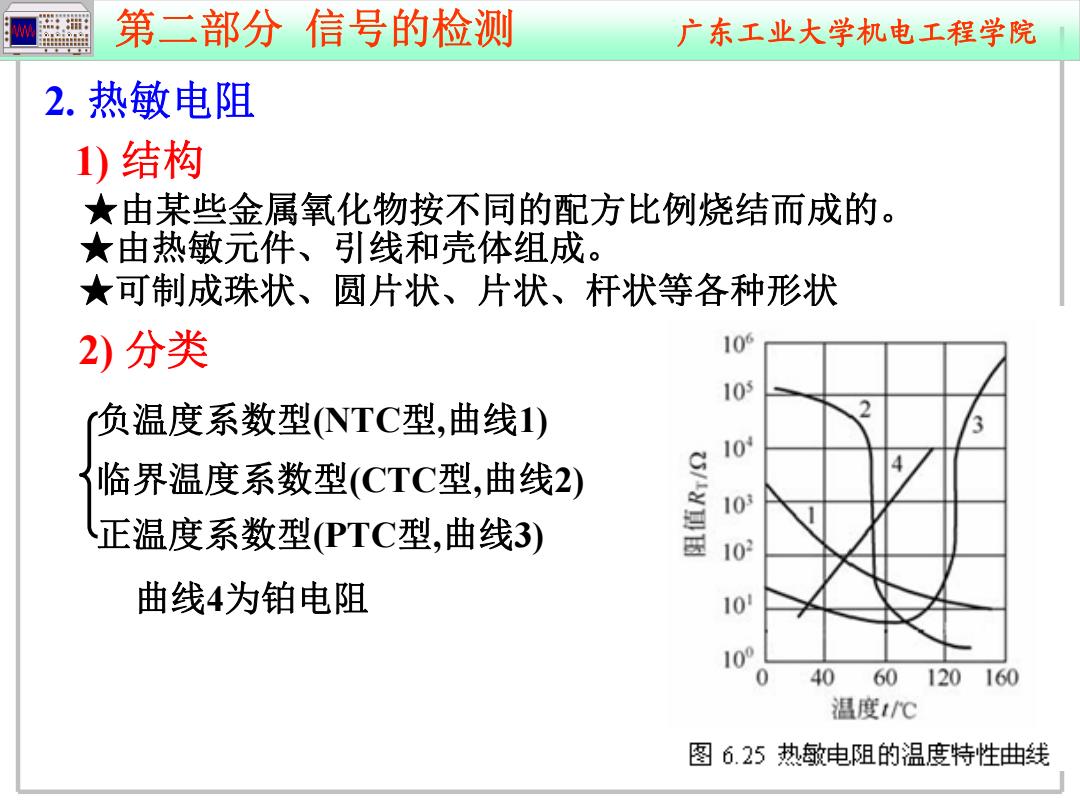

第二部分 信号的检测 广东工业大学机电工程学院 2. 热敏电阻 ★由某些金属氧化物按不同的配方比例烧结而成的。 1) 结构 ★可制成珠状、圆片状、片状、杆状等各种形状 ★由热敏元件、引线和壳体组成。 2) 分类 负温度系数型(NTC 型,曲线1) 临界温度系数型(CTC 型,曲线2) 正温度系数型(PTC 型,曲线3) 曲线 4为铂电阻
第二部分信号的检测 广东工业大学机电工程学院 2)分类 ()NTC热敏电阻 ★由锰、钴、镍、铁、铜等过渡金属氧化物混合烧结而成。 ★温度低时，载流子（电子和孔穴）数目少，故阻值高； 温度升高时，载流子数目增加，故阻值降低。 ★温度-电阻特性方程 1 B R,=Roe 273+t273+t0 ★分类 低温型(-60~300C)、中温型(-60~300C)、高温型(-60-300C)。 ★特点：精确度高、可靠性高、体积小、响应快、成本低 ★应用：工业、农业、科技、医学、通信、家电等领域
第二部分 信号的检测 广东工业大学机电工程学院 2) 分类 (1) NTC热敏电阻 ★由锰、钴、镍、铁、铜等过渡金属氧化物混合烧结而成。 ★温度低时，载流子（电子和孔穴）数目少，故阻值高； 温度升高时，载流子数目增加，故阻值降低。 ★温度 -电阻特性方程 0 1 1 273 273 0 B t t R Re t ★分类 低温型(-60~300 oC)、中温型(-60~300 oC)、高温型(-60~300 oC) 。 ★特点:精确度高、可靠性高、体积小、响应快、成本低 。 ★应用:工业、农业、科技、医学、通信、家电等领域
