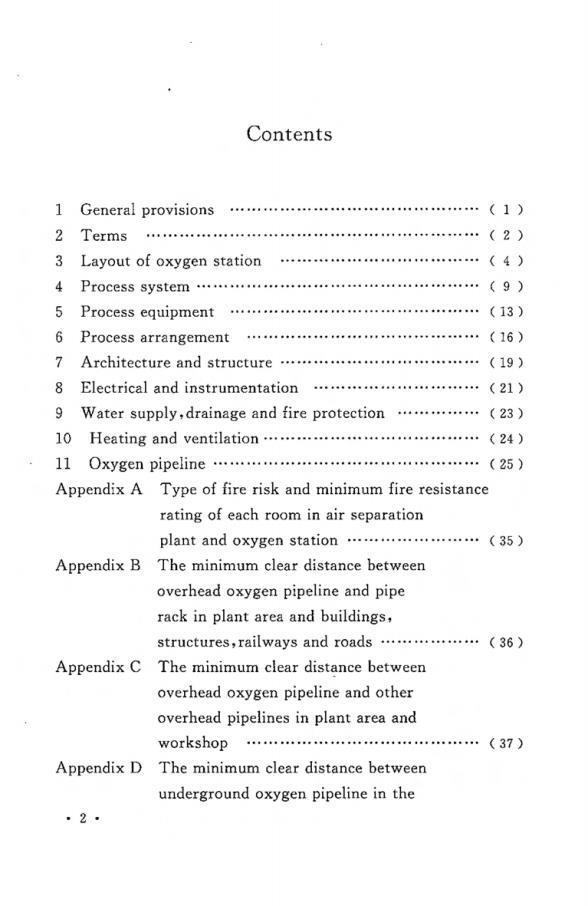

Contents1General provisions(1)2Terms(2)3Layoutof oxygen station(4)4(9)Process system5(13)Process equipment6(16)Process arrangement7(19)Architecture and structure8Electrical and instrumentation(21)9Watersupply,drainageand fireprotection(23)...10Heating and ventilation.(24)11Oxygen pipeline(25)Appendix AType of fire risk and minimum fire resistanceratingof eachroominairseparationplantand oxygen station(35)AppendixBTheminimumcleardistancebetweenoverhead oxygen pipeline and piperack in plant area and buildingsstructures,railways and roads(36)AppendixCTheminimumcleardistancebetweenoverhead oxygen pipeline and otheroverhead pipelines in plant area andworkshop(37)AppendixDTheminimumcleardistancebetweenunderground oxygen pipeline in the.2
plant area and buildings,structuresand other underground pipelines(38)Explanation of wording in this code(40)List of quoted standards(41)Addition:Explanation of provisions(43)
1总则1.0.1为使氧气站的工程设计做到技术先进，经济合理，综合利用，节约能源，保护环境，确保安全生产，制定本规范。1.0.2本规范适用于下列新建、改建、扩建的氧气站及其管道工程设计：1采用低温空气分离法生产氧、氮、氩等气态、液态产品的氧气站设计：2采用常温空气分离法生产氧、氮、氩等气态产品的氧气站的设计；3氧、氮、氟等空气分离液态产品气化站房的设计；4氧、氮、氟等空气分离气态产品的汇流排间设计。1.0.3氧气站内各类房间的火灾危险性类别及最低耐火等级，应符合本规范附录A的规定。1.0.4氧气站设计除应符合本规范外，尚应符合国家现行有关标准的规定

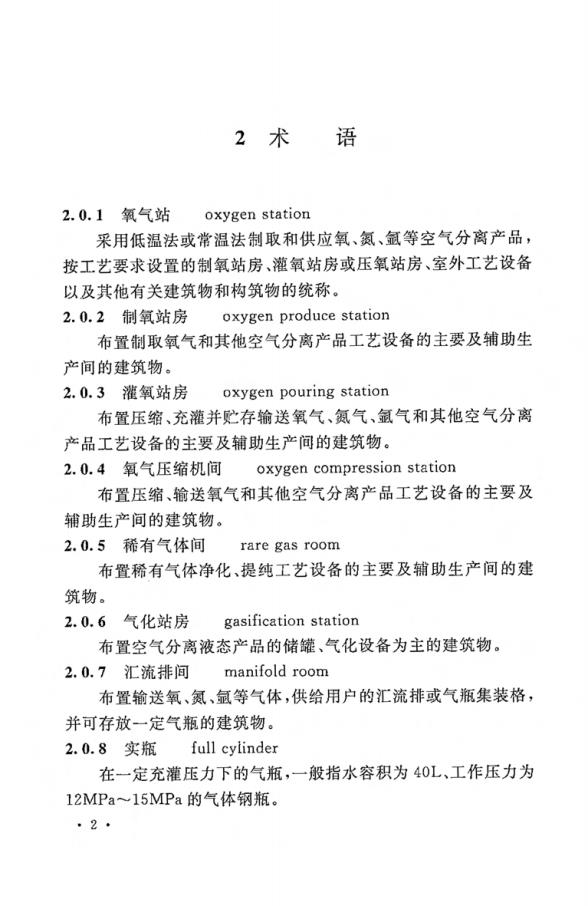

2术语oxygen station2.0.1氧气站采用低温法或常温法制取和供应氧、氮、氟等空气分离产品，按工艺要求设置的制氧站房、灌氧站房或压氧站房、室外工艺设备以及其他有关建筑物和构筑物的统称。号oxygenproducestation2.0.2制氧站房布置制取氧气和其他空气分离产品工艺设备的主要及辅助生产间的建筑物。oxygen pouring station2.0.3灌氧站房布置压缩、充灌并贮存输送氧气、氮气、氩气和其他空气分离产品工艺设备的主要及辅助生产间的建筑物。oxygencompressionstation2.0.4氧气压缩机间布置压缩、输送氧气和其他空气分离产品工艺设备的主要及辅助生产间的建筑物。2.0.5稀有气体间rare gas room布置稀有气体净化、提纯工艺设备的主要及辅助生产间的建筑物。gasification station2.0.6气化站房布置空气分离液态产品的储罐、气化设备为主的建筑物。2.0.7汇流排间manifoldroom布置输送氧、氮、氩等气体，供给用户的汇流排或气瓶集装格，并可存放一定气瓶的建筑物。full cylinder2.0.8实瓶在一定充灌压力下的气瓶，一般指水容积为40L、工作压力为12MPa~15MPa的气体钢瓶。.2

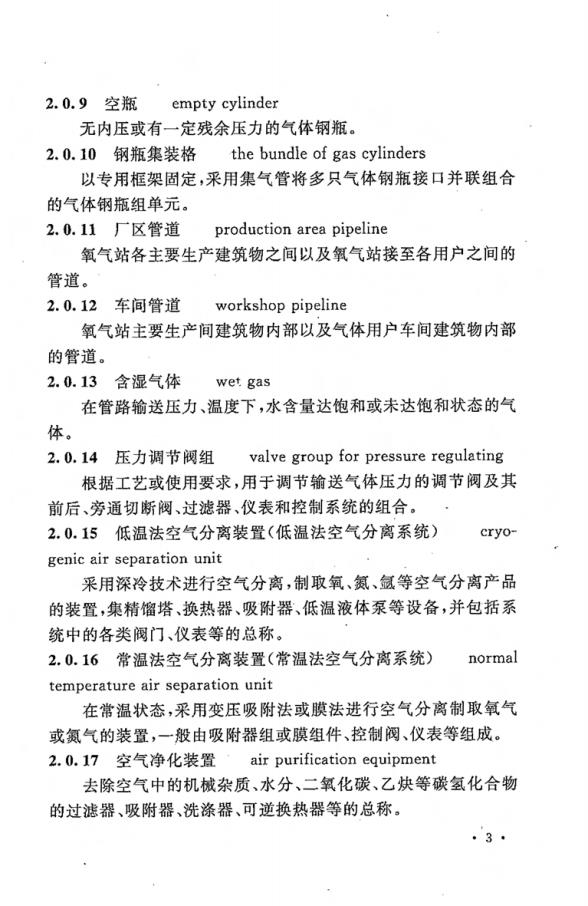

emptycylinder2.0.9空瓶无内压或有一定残余压力的气体钢瓶。thebundle ofgas cylinders2.0.10钢瓶集装格以专用框架固定，采用集气管将多只气体钢瓶接口并联组合的气体钢瓶组单元。production area pipeline2.0.11厂区管道氧气站各主要生产建筑物之间以及氧气站接至各用户之间的管道。workshop pipeline2.0.12车间管道氧气站主要生产间建筑物内部以及气体用户车间建筑物内部的管道。2.0.13含湿气体wet.gas在管路输送压力、温度下，水含量达饱和或未达饱和状态的气体。valve group for pressure regulating2.0.14压力调节阀组根据工艺或使用要求，用于调节输送气体压力的调节阀及其前后、旁通切断阀、过滤器、仪表和控制系统的组合。2.0.15低温法空气分离装置（低温法空气分离系统）cryo-genic air separation unit采用深冷技术进行空气分离，制取氧、氮、氩等空气分离产品的装置，集精馏塔、换热器、吸附器、低温液体泵等设备，并包括系统中的各类阀门、仪表等的总称。normal2.0.16常温法空气分离装置（常温法空气分离系统）temperature air separation unit在常温状态，采用变压吸附法或膜法进行空气分离制取氧气或氮气的装置，一般由吸附器组或膜组件、控制阀、仪表等组成。2.0.17空气净化装置airpurificationequipment去除空气中的机械杂质、水分、二氧化碳、乙炔等碳氢化合物的过滤器、吸附器、洗涤器、可逆换热器等的总称。.3
