3、桁架的受力特点 桁架是由链杆组成的格构体系，当荷载仅 作用在结点上时，桁架主要承受轴另，杆上的应 力分布均匀，材料可充分利用，用料节省，自重 轻，大跨度结构常常采用此种结构形式。 桁架的计算简图并不符合实际结构，桁架 中存在主内力和次内力。 由铰接计算简图计算出的轴力称为主内力。 实际结构由于不满足计算假定而产生的附 加内力（主要为弯矩），称为次内力
3、桁架的受力特点 桁架是由链杆组成的格构体系，当荷载仅 作用在结点上时，桁架主要承受轴力，杆上的应 力分布均匀，材料可充分利用，用料节省，自重 轻，大跨度结构常常采用此种结构形式。 桁架的计算简图并不符合实际结构，桁架 中存在主内力和次内力。 由铰接计算简图计算出的轴力称为主内力。 实际结构由于不满足计算假定而产生的附 加内力（主要为弯矩），称为次内力
二、桁架介绍 M 竖杆 上弦杆 析架高度 斜杆 下弦杆 节间长度 桁架的杆件，按其所在位置的不同，可分为弦杆和 腹杆两大类
二、桁架介绍 上弦杆 下弦杆 竖杆 斜杆 d 节间长度 桁架的杆件，按其所在位置的不同，可分为弦杆和 腹杆两大类。 桁 架 高 度

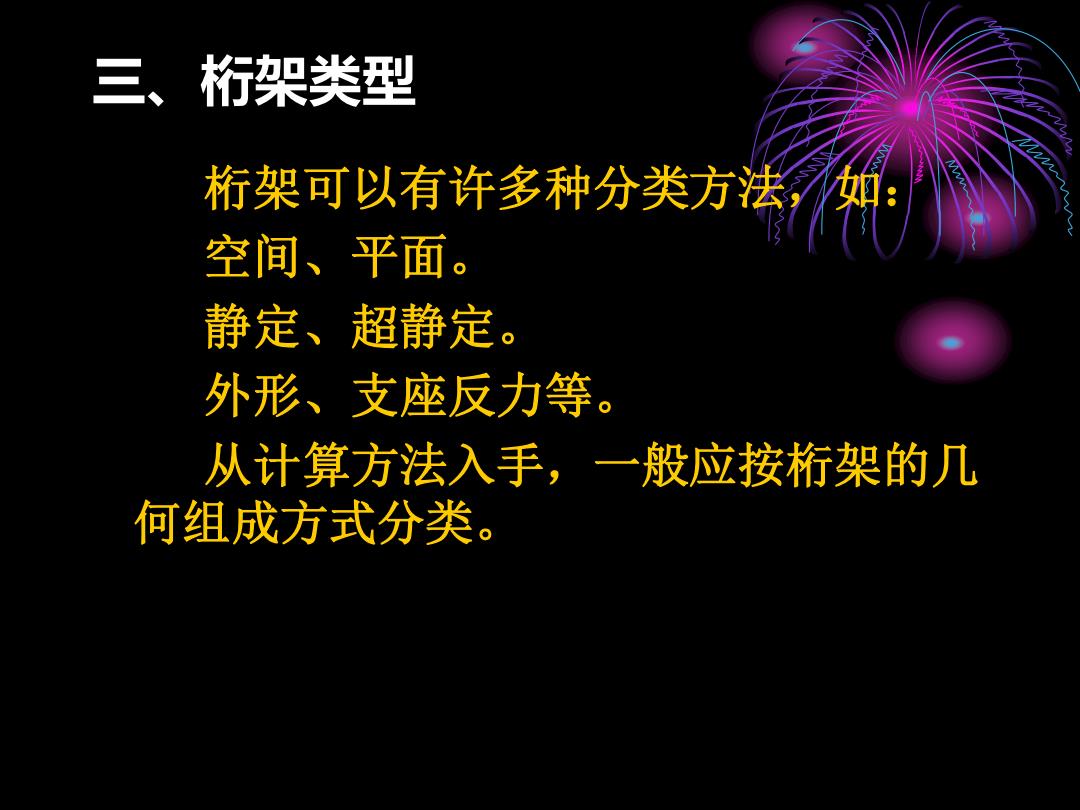

三、桁架类型 桁架可以有许多种分类方法，如： 空间、平面。 静定、超静定。 外形、支座反力等。 从计算方法入手，一般应按桁架的几 何组成方式分类
三、桁架类型 桁架可以有许多种分类方法，如： 空间、平面。 静定、超静定。 外形、支座反力等。 从计算方法入手，一般应按桁架的几 何组成方式分类
按照桁架的几何组成方式分类 1、简单桁架： 由基础或一个基本铰结三角形开始 依次增加二元体所组成的桁架
按照桁架的几何组成方式分类 1、简单桁架： 由基础或一个基本铰结三角形开始， 依次增加二元体所组成的桁架

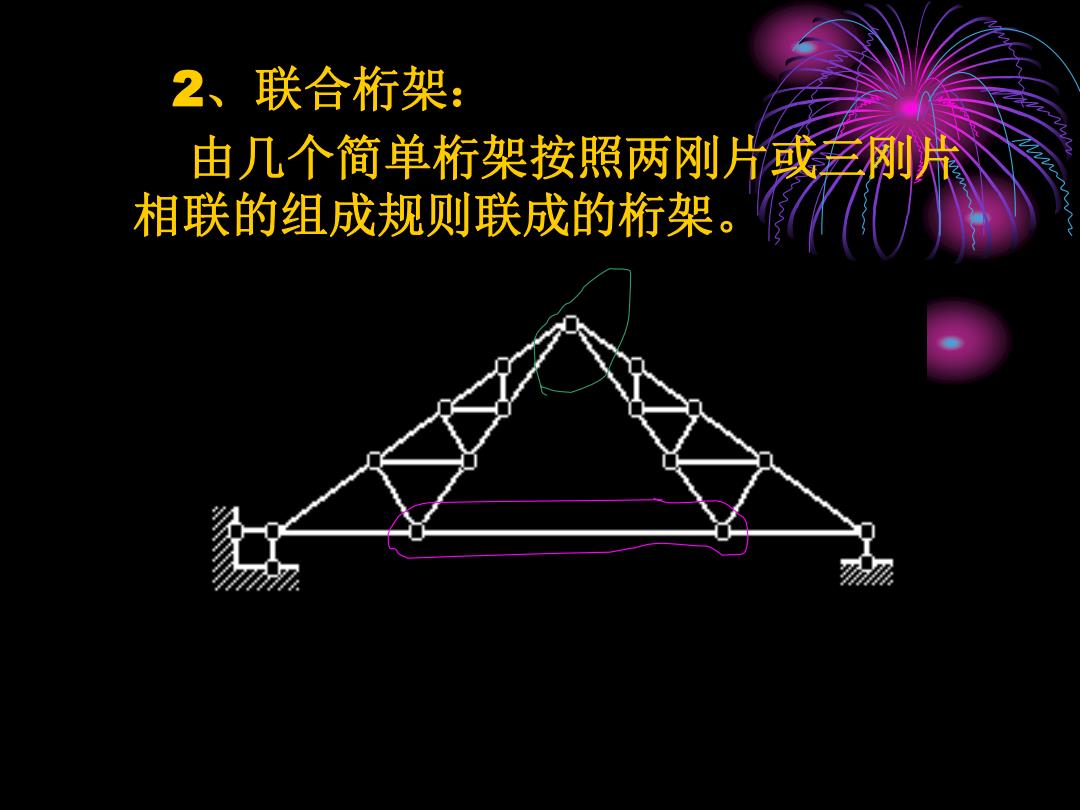

2、联合桁架 由几个简单桁架按照两刚片或Ξ刚片 相联的组成规则联成的桁架。《
2、联合桁架： 由几个简单桁架按照两刚片或三刚片 相联的组成规则联成的桁架
