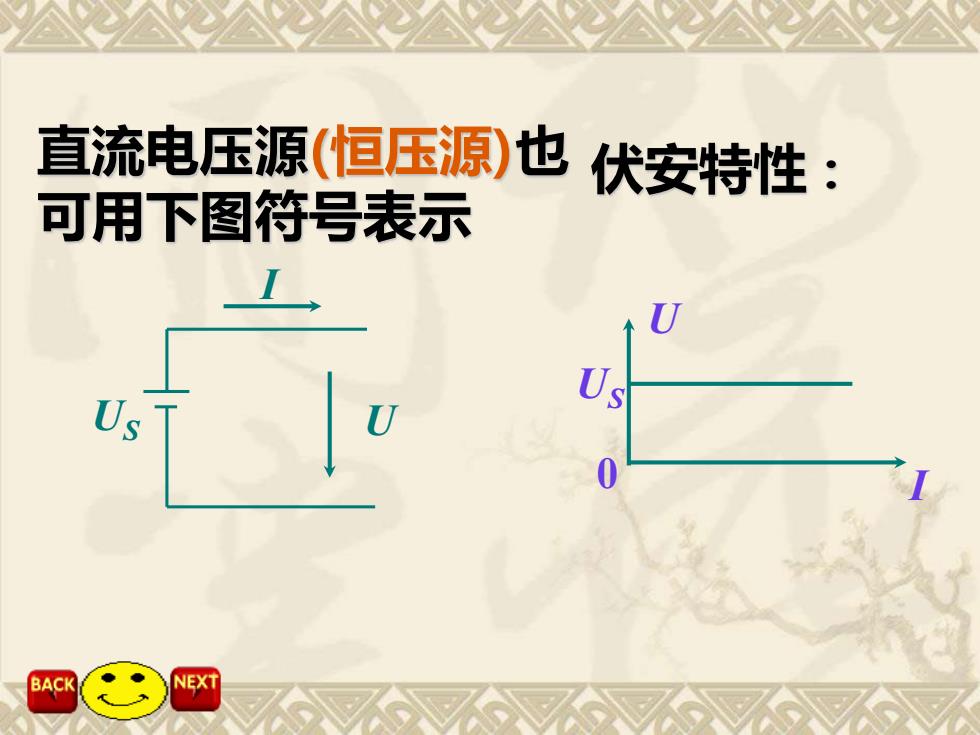

直流电压源（恒压源）也 伏安特性： 可用下图符号表示 BACK ●● NEXT
伏安特性： US U I 0 US U I 直流电压源(恒压源)也 可用下图符号表示

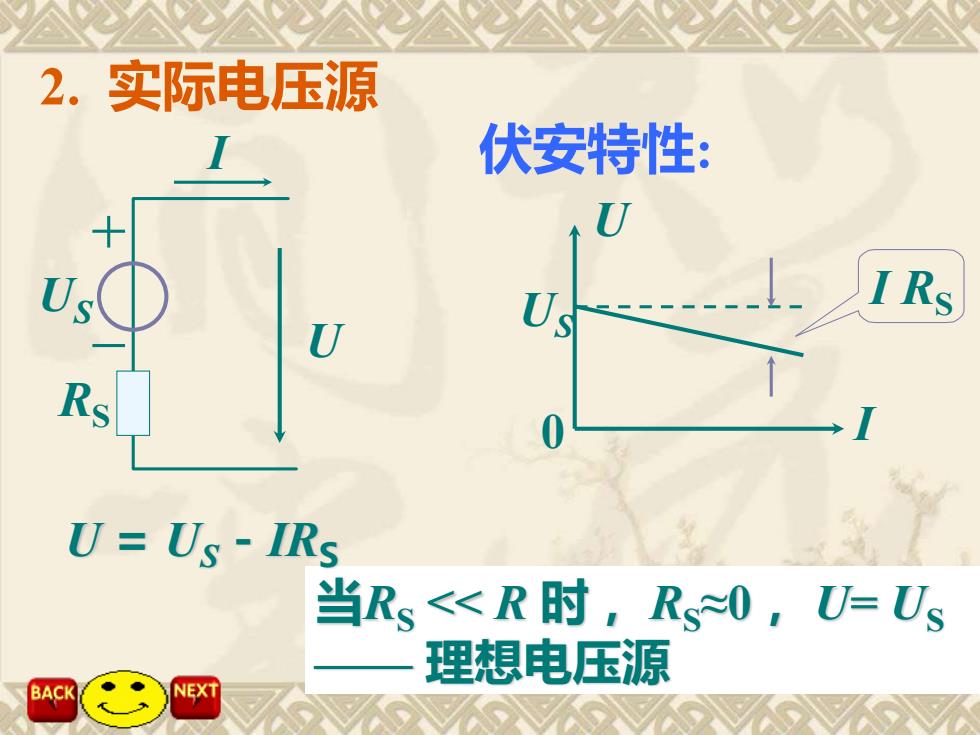

2.实际电压源 伏安特性 I Rs U=Us-IRs 当R<R时，Rs0,U=Us 理想电压源 BACK NEXT
US U RS I I RS 伏安特性: US I U 当RS << R 时， RS≈0， U= US —— 理想电压源 0 U = US－IRS 2. 实际电压源

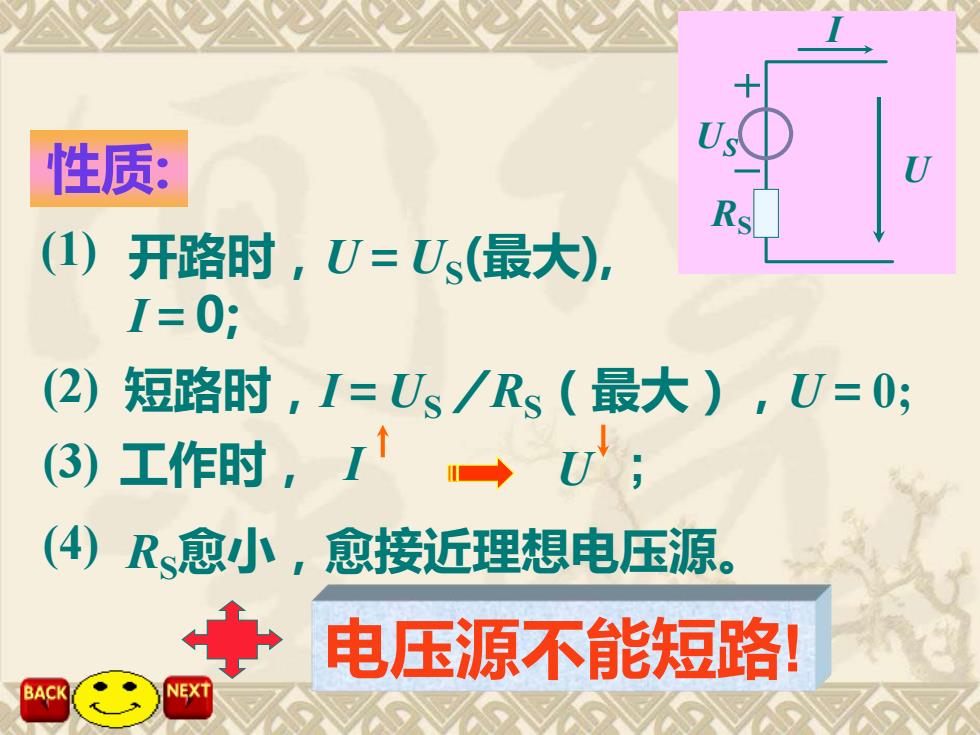

性质： (1)开路时，U=Us(最大)， 1=0: (2)短路时，I=Us/R3（最大)，U=0; 3) 工作时，1→ (4)R愈小，愈接近理想电压源。 电压源不能短路！ BACK
I U 性质: (1) 开路时，U＝US (最大), I＝0; (2) (3) (4) 短路时，I＝US／RS（最大），U＝0; 工作时， ; RS愈小，愈接近理想电压源。 电压源不能短路! US U RS I

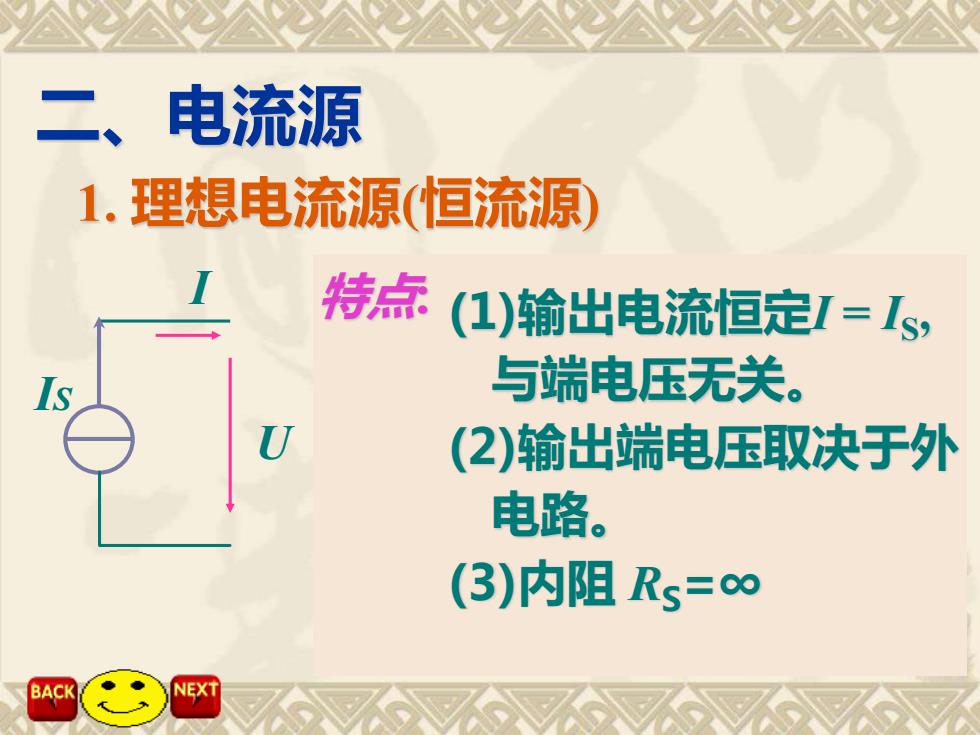

二、电流源 1.理想电流源（恒流源） 特点 (1)输出电流恒定I=1s, Is 与端电压无关。 (2)输出端电压取决于外 电路。 (3)内阻Rs=∞ BACK NEXT
U I IS 0 理想电流源伏安特性 二、电流源 1. 理想电流源(恒流源) I IS U 特点: (1)输出电流恒定I = IS , 与端电压无关。 (2)输出端电压取决于外 电路。 (3)内阻 RS=∞

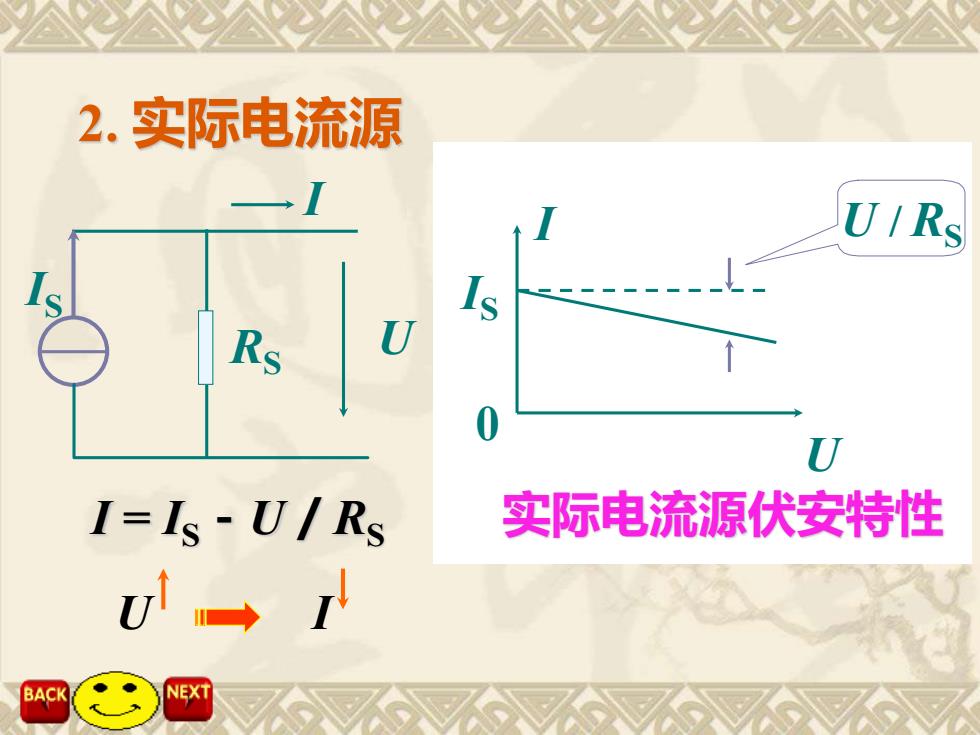

2.实际电流源 UIRs Is Rs U U I=Is-U/Rs 实际电流源伏安特性 U→I BACK NEXT
2. 实际电流源 I = IS－U／RS U I IS I R U S U I IS U / RS 0 实际电流源伏安特性
