第三章」 组合逻辑电路
第三章 组合逻辑电路
学习要求： •了解组合逻辑电路的特点； •熟练掌握组合电路分析和设计的基本方法； ·了解竞争、冒险的概念； •掌握消除冒险的基本方法
学习要求： •了解组合逻辑电路的特点； •熟练掌握组合电路分析和设计的基本方法； •了解竞争、冒险的概念； •掌握消除冒险的基本方法
定义： 如果一个逻辑电路在任何时刻产生的稳定 输出值仅仅取决于该时刻各输入值的组合，而 与过去的输入值无关，则称该电路为组合逻辑 电路 组合逻辑电路需要讨论的两个基本问题 是分析与设计
定义: 如果一个逻辑电路在任何时刻产生的稳定 输出值仅仅取决于该时刻各输入值的组合,而 与过去的输入值无关, 则称该电路为组合逻辑 电路. 组合逻辑电路需要讨论的两个基本问题 是分析与设计
3.1.1逻辑门电路的逻辑符号及外部特性 3.1.1简单逻辑门电路 实现"与"、"或"、"非"三种基本运算的门电路 称为简单门电路。 F & ≥1 A B AB A (a) (b) (c) 高电平：+5v 低电平：0v 正逻辑：高电平用1表示，低电平用0表示
3.1 逻辑门电路的逻辑符号及外部特性 3.1.1 简单逻辑门电路 实现"与" 、 "或" 、 "非"三种基本运算的门电路 称为简单门电路。 F A B & (a) F A B 1 (b) F A 1 (c) 高电平：＋5v 低电平：0v 正逻辑：高电平用1表示，低电平用0表示。 3.1.1

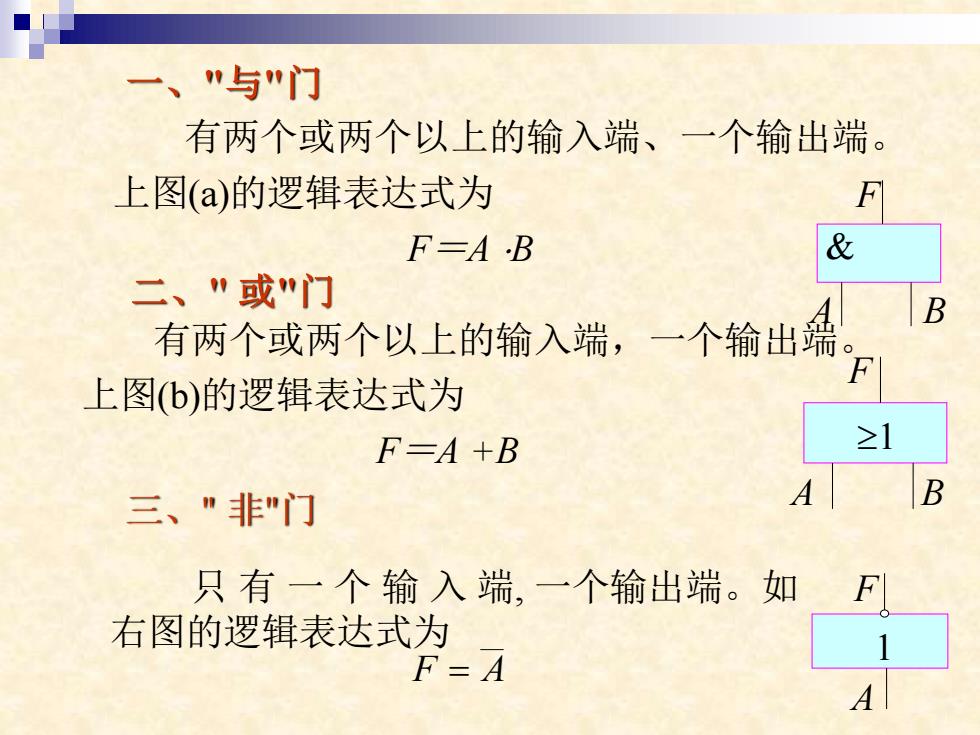

一、"与门 有两个或两个以上的输入端、一个输出端。 上图(a)的逻辑表达式为 F F=AB & 二、"或"门 有两个或两个以上的输入端，一个输出翳。 B 上图b)的逻辑表达式为 F=A+B ≥1 三、"非"门 A B 只有一个输入端，一个输出端。如 F 右图的逻辑表达式 -A 1 A
一、"与"门 有两个或两个以上的输入端、一个输出端。 上图(a)的逻辑表达式为 F＝A B F A B & 二、" 或"门 有两个或两个以上的输入端，一个输出端。 上图(b)的逻辑表达式为 F＝A +B F A B 1 三、" 非"门 只 有 一 个 输 入 端, 一个输出端。如 右图的逻辑表达式为 F = A A F 1
