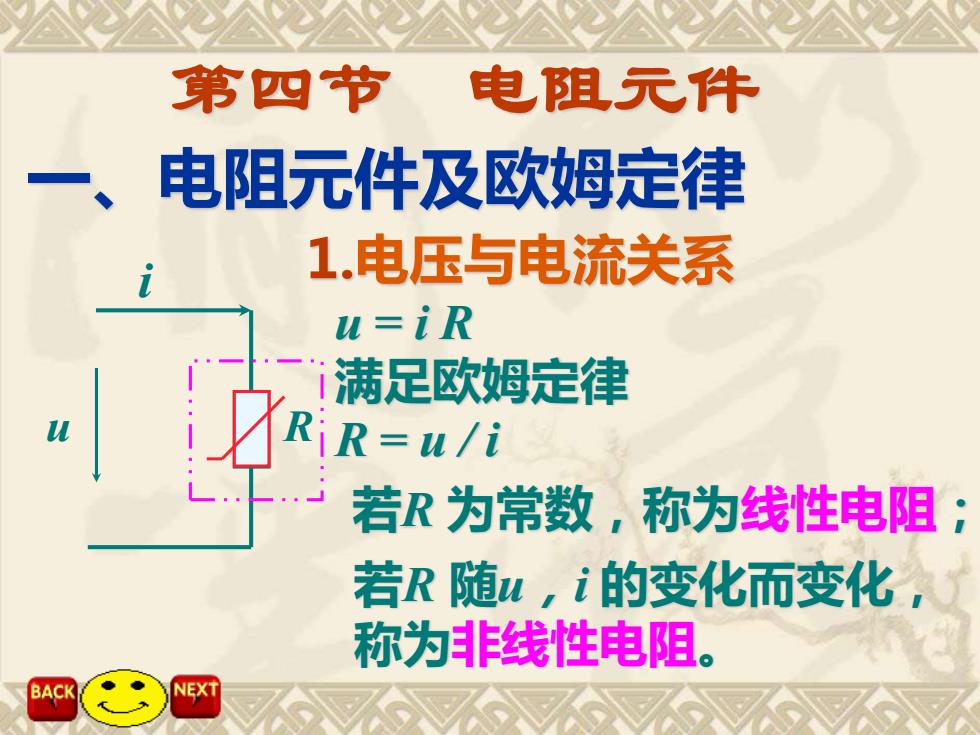

第四节 电阻元件 电阻元件及欧姆定律 1.电压与电流关系 u=iR 满足欧姆定律 RiR=u/i 若R为常数， 称为线性电阻： 若R随u,i的变化而变化， 称为非线性电阻。 BACK NEXT
第四节 电阻元件 一、电阻元件及欧姆定律 i u R 1.电压与电流关系 u = i R 满足欧姆定律 R = u / i 若R 为常数，称为线性电阻； 若R 随u，i 的变化而变化， 称为非线性电阻
线性电阻元件的 非线性电阻元件 伏安特性 的伏安特性 (A i(A) u() 0 u(V) 注意！只有线性电阻才满足欧姆定律 BACK NEXT
线性电阻元件的 伏安特性 i (A) 0 u (V) 注意！只有线性电阻才满足欧姆定律。 i (A) 0 u (V) 非线性电阻元件 的伏安特性
当电流和电压取非关联参考方向时，有 i=-u/R I=-UR 在国际单位制中，电阻的单位是欧姆(Ohm), 简称欧（Ω） 。 电阻的倒数叫做电导，用(G)表示 G=1/R 即 电导的单位是西门子，简称西(S) BACK
当电流和电压取非关联参考方向时,有 i = u / R I = －U/ R 简称欧 在国际单位制中,电阻的单位是欧姆(Ohm), （Ω）。 电阻的倒数叫做电导，用（G）表示， G = 1 / R 即 电导的单位是西门子，简称西（S）
二、电阻功率计算 P=ui=iR=u2/R 在直流情况下为 P=UI=IR=UR 显然，P总是大于0，即P≥0，电阻是耗能 元件。 般电阻上电压与电流取关联参考方向。 BACK NEXT
显然，P 总是大于0，即 P≥0，电阻是耗能 元件。 一般电阻上电压与电流取关联参考方向。 P = u i = i R = u / R 2 2 2 2 P = UI = I R = U /R 在直流情况下为 二、电阻功率计算

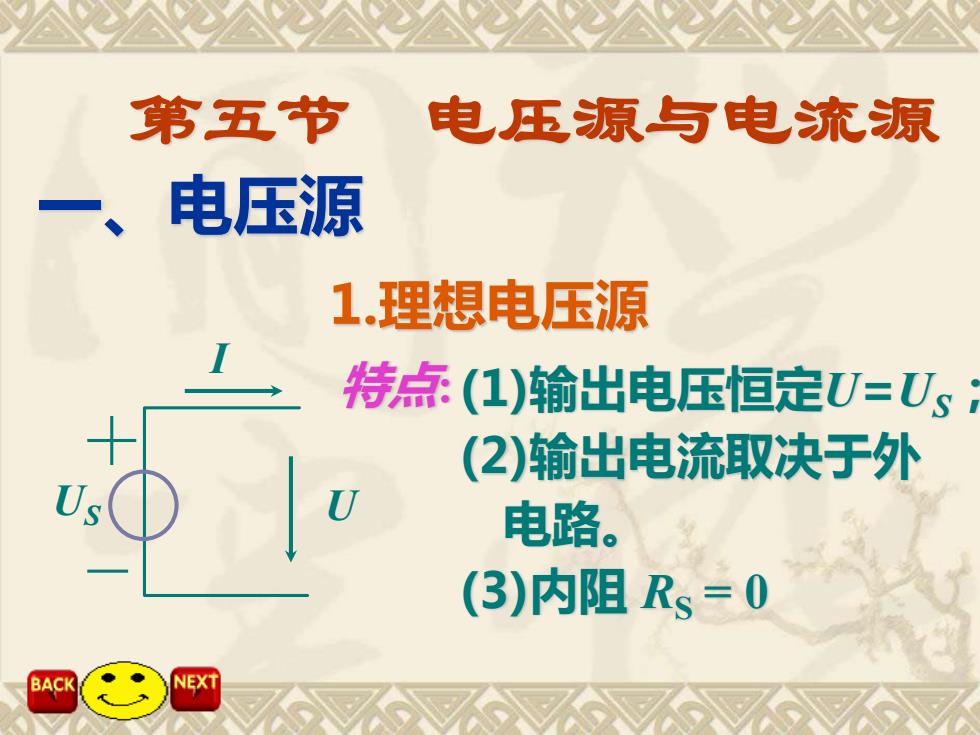

第五节 电压源与电流源 一、电压源 1.理想电压源 特点：(1)输出电压恒定U=Us (2)输出电流取决于外 电路。 (3)内阻R、=0 BACK NEXT
第五节 电压源与电流源 一、电压源 US I U 特点:(1)输出电压恒定U=US； (2)输出电流取决于外 电路。 (3)内阻 RS = 0 1.理想电压源
