三、差分码、AMI码及HDB3等码的编码及译码 2、AMI码的编码及译码（极性交替码） 它用无脉冲表示“0”码元，而“1”码元则交替用正、负 极性的脉冲，这种码没有直流分量。 如信息序列为：1110001 01 则AMI码为 +1-1+1 0+1 也可为 -1+1-1 0 00+1 0-1 注意：AMI码为三电平码
2、AMI码的编码及译码（极性交替码） 它用无脉冲表示“0”码元，而“1”码元则交替用正、负 极性的脉冲，这种码没有直流分量。 如信息序列为：1 1 1 0 0 0 1 0 1 则AMI码为 +1 –1 +1 0 0 0 -1 0 +1 也可为 -1 +1 –1 0 0 0 +1 0 -1 注意：AMI码为三电平码。 三、差分码、AMI码及HDB3等码的编码及译码
三、差分码、AM虹码及HDB3等码的编码及译码 3、HDB3码编码及译码 AMI码的改进，其编码原理为： (1)当连“0”码不超过3个时，与AMI码完全一样， （2)当连“0”码为4个以上时，每四个0为一组，第 四个零改为非“0”脉冲，记为V或-V,称为破坏脉 冲，相邻V码的极性必须交替，确保无直流。 (3)V码的极性应与其前一个非“0”极性相同，否 则，将四连“0”的第一个“0”更改为与该破坏脉冲 相同极性的脉冲，记为+B或一B(附加脉冲) (4)破坏脉冲之后的传号码极性也要交替
3、HDB3码编码及译码 AMI码的改进，其编码原理为： （1）当连“0”码不超过3个时，与AMI码完全一样； （2）当连“0”码为4个以上时，每四个0为一组，第 四个零改为非“0”脉冲，记为V或－V，称为破坏脉 冲，相邻V码的极性必须交替，确保无直流。 （3）V码的极性应与其前一个非“0”极性相同，否 则，将四连“0”的第一个“0”更改为与该破坏脉冲 相同极性的脉冲，记为+B或－B（附加脉冲) （4）破坏脉冲之后的传号码极性也要交替。 三、差分码、AMI码及HDB3等码的编码及译码
三、差分码、AM工码及HDB3等码的编码及译码 HDB3编码举例： 信息码100000000011 HDB3码1000v+B-00v-01-1 练习：试求信息码的HDB3码，设信息码为： (1)110000101110000000001101001 AMI:-1+10000-10+1-1+1000000000-1+10-100+1 HDB3:-1+1000+V-10+1-1+1B00V+B00+V-1+10-100+1 (2)100001000011000011 DB3码的优点：有利于定时信息的提取

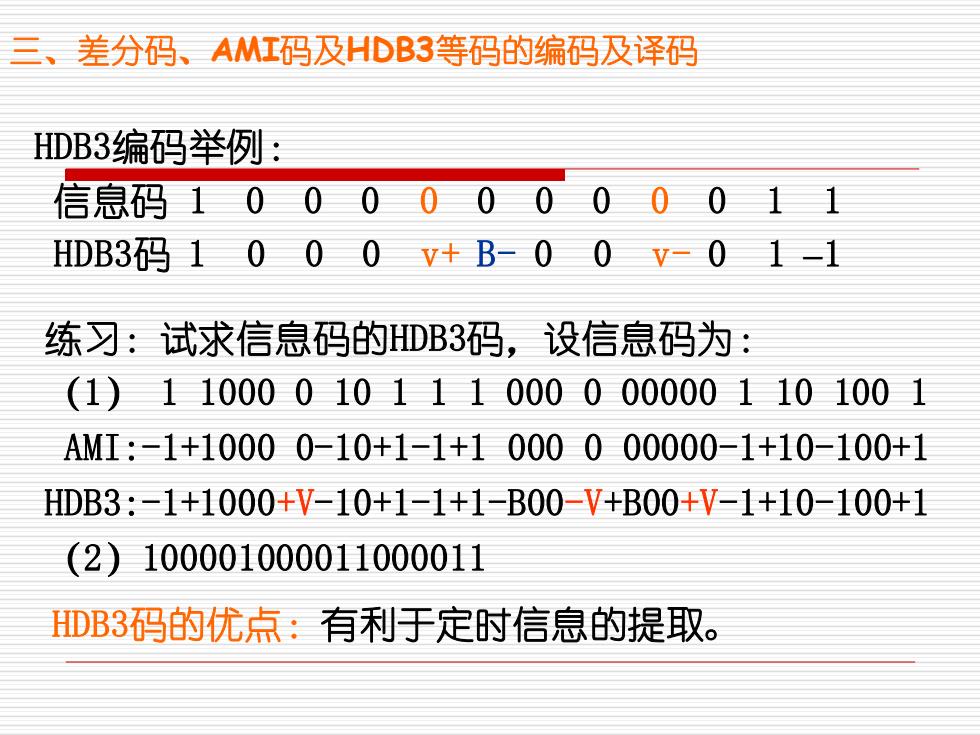

HDB3编码举例： 信息码 1 0 0 0 0 0 0 0 0 0 1 1 HDB3码 1 0 0 0 v+ B- 0 0 v- 0 1 –1 练习：试求信息码的HDB3码，设信息码为： （1） 1 1000 0 10 1 1 1 000 0 00000 1 10 100 1 AMI:-1+1000 0-10+1-1+1 000 0 00000-1+10-100+1 HDB3:-1+1000+V-10+1-1+1-B00-V+B00+V-1+10-100+1 （2）100001000011000011 三、差分码、AMI码及HDB3等码的编码及译码 HDB3码的优点：有利于定时信息的提取
三、差分码、AM红码及HDB3等码的编码及译码 HDB3码的译码是编码的反过程。 4、数字双相码 编码方法：“0”用“01”表示 “1”用“10”表示 如有信息：11 0 0 双相码为：10100110010110 0 双相码
三、差分码、AMI码及HDB3等码的编码及译码 4、数字双相码 编码方法：“0”用“01”表示 “1”用“10”表示 如有信息： 1 1 0 1 0 0 1 双相码为： 10 10 01 10 01 01 10 HDB3码的译码是编码的反过程。 1 1 0 1 0 0 1 0 A -A t 双相码
三、差分码、AMI码及HDB3等码的编码及译码 5、密勒码 编码规则：“1”码用码元中心点出现变化来表示，即 用“10”或“01”来表示，码元交界处电平不变；“0” 码分两种情况来表示：单个“0”用“00”或“11”来表 示，码元交界处电平不变；如果出现连“0”，则“00” 与11”交替变化。如：1101001 密勒码为：10011110001101 0 0 密勒码 2

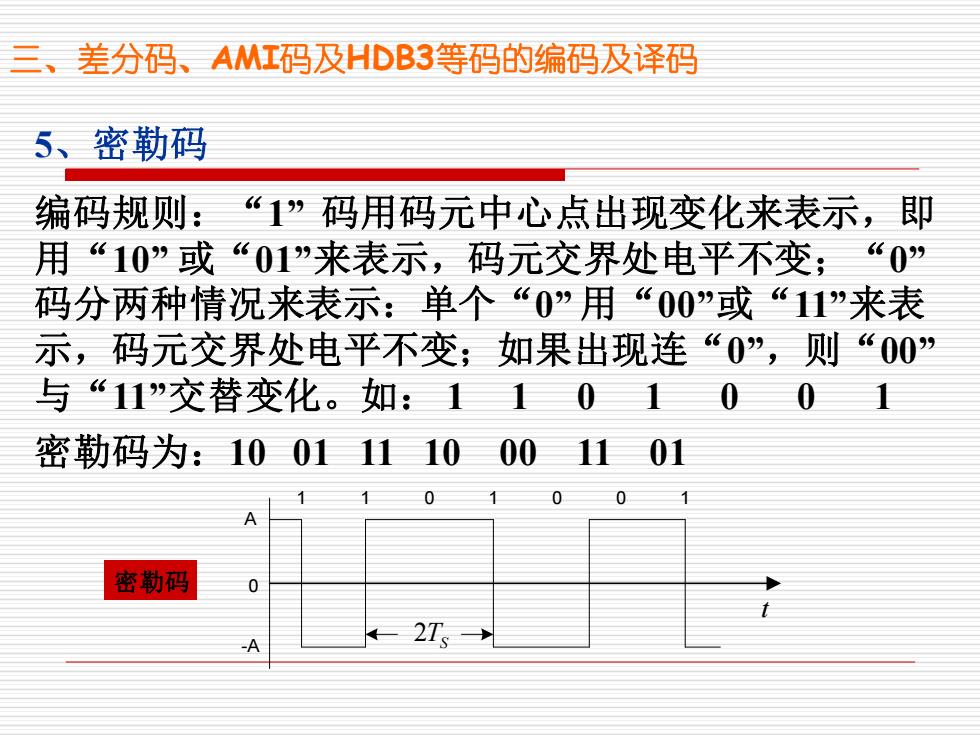

三、差分码、AMI码及HDB3等码的编码及译码 5、密勒码 编码规则：“1” 码用码元中心点出现变化来表示，即 用“10” 或“01”来表示，码元交界处电平不变；“0” 码分两种情况来表示：单个“0” 用“00”或“11”来表 示，码元交界处电平不变；如果出现连“0”，则“00” 与“11”交替变化。如： 1 1 0 1 0 0 1 密勒码为：10 01 11 10 00 11 01 1 1 0 1 0 0 1 0 A -A 2TS t 密勒码
