第5章数字基带传输系统 5.1.2 ,数字基带信号的码型 、传输码应具有下列特性： (1)能从其相应的基带信号中获取定时信息 (2)相应的基带信号无直流成分和只有很小的低频成分 (3)不受信源统计特性的影响 (4)提高传输效率 (5)具有内在的纠检错能力
5.1.2 数字基带信号的码型 第5章 数字基带传输系统 一、传输码应具有下列特性： （1）能从其相应的基带信号中获取定时信息 （2）相应的基带信号无直流成分和只有很小的低频成分 （3）不受信源统计特性的影响 （4）提高传输效率 （5）具有内在的纠检错能力
5.1.2数字基带信号的码型 二、常用码型 单极性码（全古空） 双极性码（全占空) 单极性归零码 ·双极性归零码 差分码 极性交替转换码(AMI) 三阶高密度双极性码(HDB3码) ·数字双相码(Manchester码) 密勒码
二、常用码型 ▪ 单极性码（全占空） ▪ 双极性码（全占空） ▪ 单极性归零码 ▪ 双极性归零码 ▪ 差分码 ▪ 极性交替转换码（AMI） ▪ 三阶高密度双极性码（HDB3码） ▪ 数字双相码（Manchester 码） ▪ 密勒码 5.1.2 数字基带信号的码型
常用码型示意图 二进制代码 01 000011000001010 (a)单极性码 口0： 0T.2T ()双极性码 ()单极性归学码0 (d)双极性归零码 (c)差分码 《f)AMI码 (g)HDB3码 图5一4各种码型图
常用码型示意图

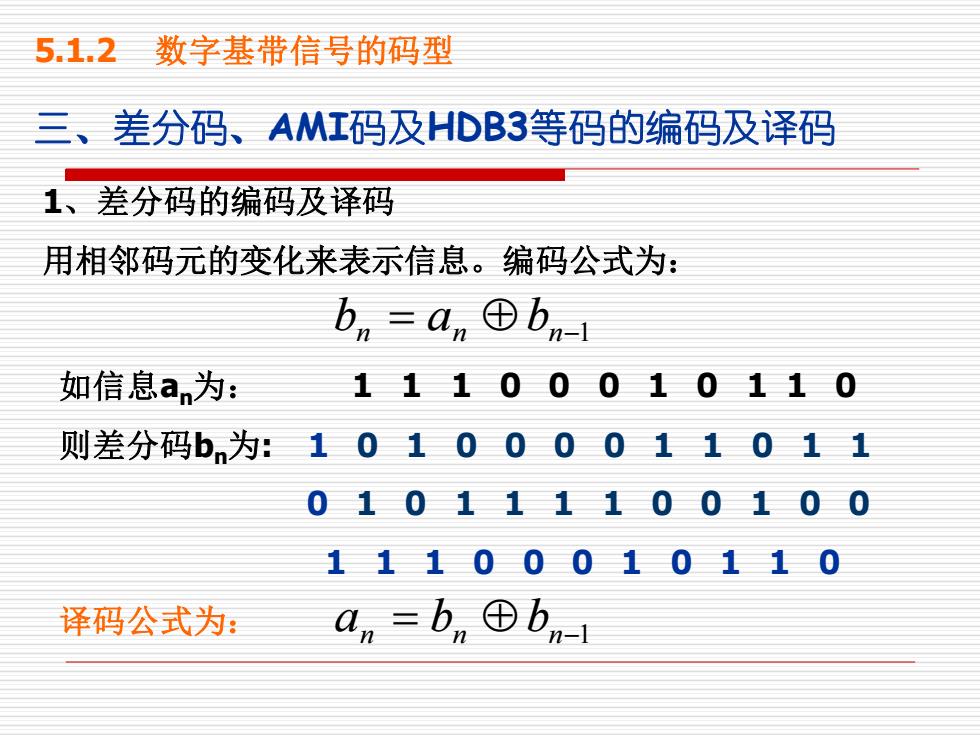

5.1.2数字基带信号的码型 三、差分码、AMI码及HDB3等码的编码及译码 1、差分码的编码及译码 用相邻码元的变化来表示信息。编码公式为： bn=an©bn 如信息an为： 11100010110 则差分码b.为：101000011011 010111100100 11100010110 译码公式为： an=bn⊕b后
三、差分码、AMI码及HDB3等码的编码及译码 5.1.2 数字基带信号的码型 1、差分码的编码及译码 用相邻码元的变化来表示信息。编码公式为： bn = an bn−1 如信息an为： 1 1 1 0 0 0 1 0 1 1 0 则差分码bn为: 1 0 1 0 0 0 0 1 1 0 1 1 0 1 0 1 1 1 1 0 0 1 0 0 1 1 1 0 0 0 1 0 1 1 0 译码公式为： an = bn bn−1

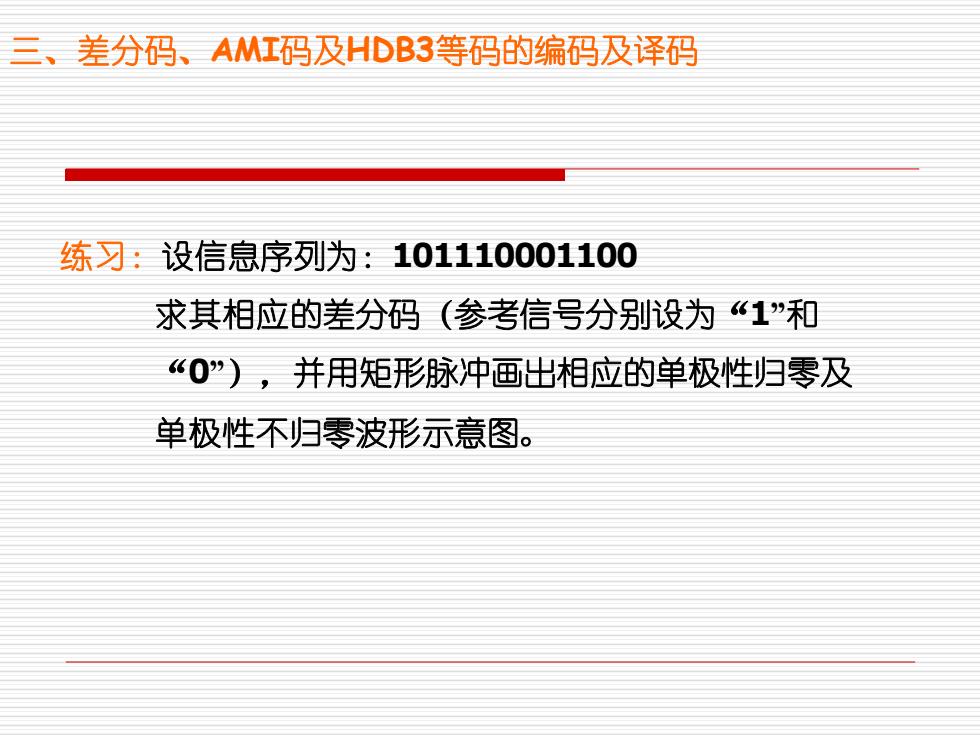

三、差分码、AMI码及HDB3等码的编码及译码 练习：设信息序列为：101110001100 求其相应的差分码（参考信号分别设为“1”和 “0”）,并用矩形脉冲画出相应的单极性归零及 单极性不归零波形示意图
练习：设信息序列为：101110001100 求其相应的差分码（参考信号分别设为“1”和 “0”），并用矩形脉冲画出相应的单极性归零及 单极性不归零波形示意图。 三、差分码、AMI码及HDB3等码的编码及译码
