7.2.3施密特触发器的应用 1.用于波形变换 将输入信号的正弦波，转换成为符合TTL系统要求的脉冲波形。 正弦波振荡器 用施密特触发器实现波形变换

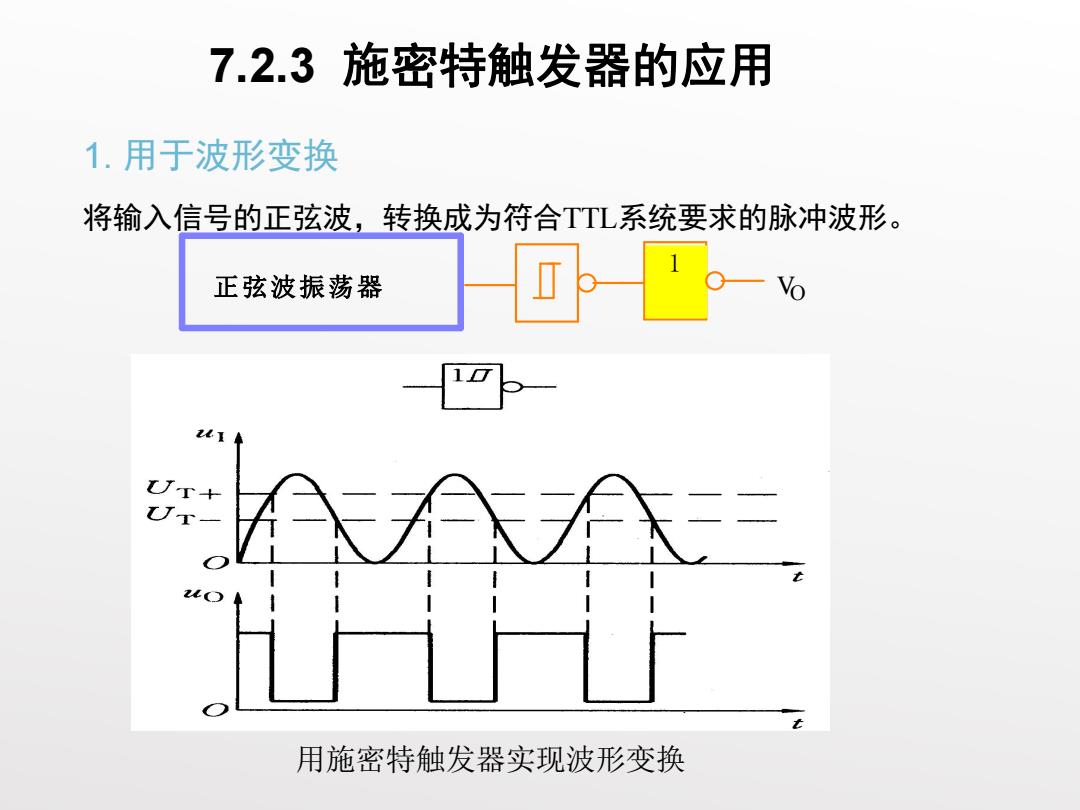

7.2.3 施密特触发器的应用 1. 用于波形变换 将输入信号的正弦波，转换成为符合TTL系统要求的脉冲波形。 正弦波振荡器 1 VO 用施密特触发器实现波形变换
2.用作整形电路 把不规则的输入信号整形成为矩形脉冲。 输入-- 输出

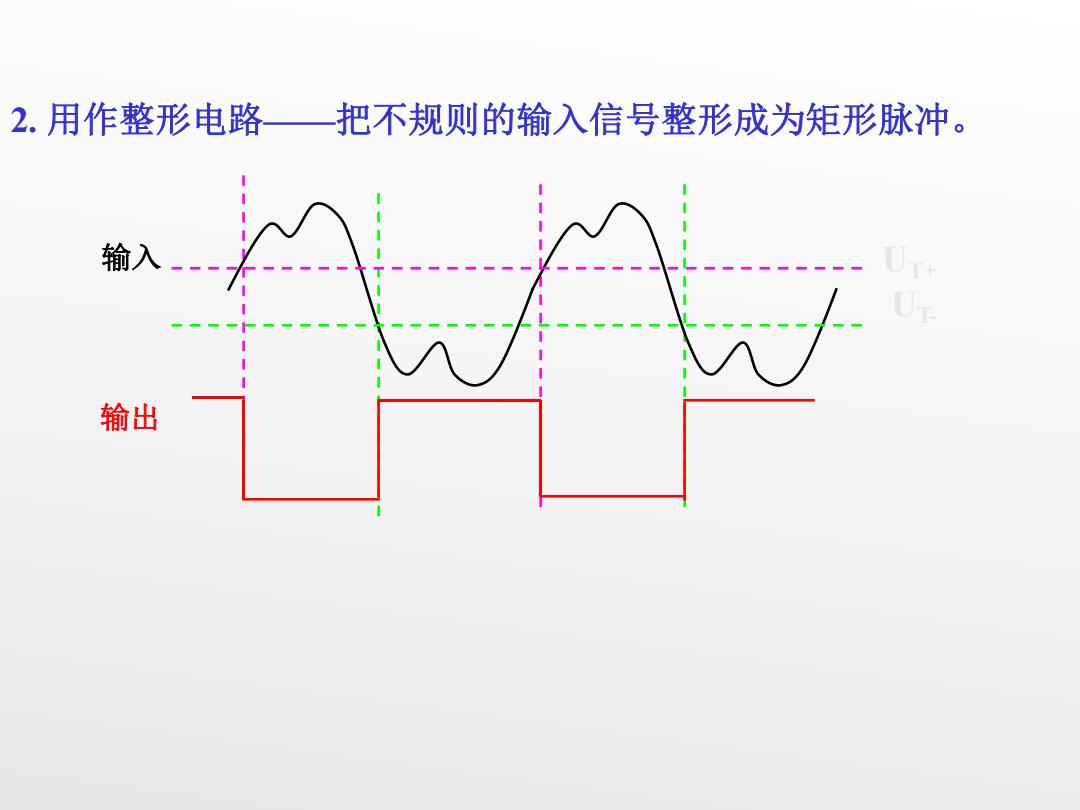

2. 用作整形电路——把不规则的输入信号整形成为矩形脉冲。 输出 输入 UT+ UT-
3.用于脉冲鉴幅 —一从一系列幅度不同的脉冲信号中， 选出那些幅度大于UT+的输入脉冲。 威 UT+ t t

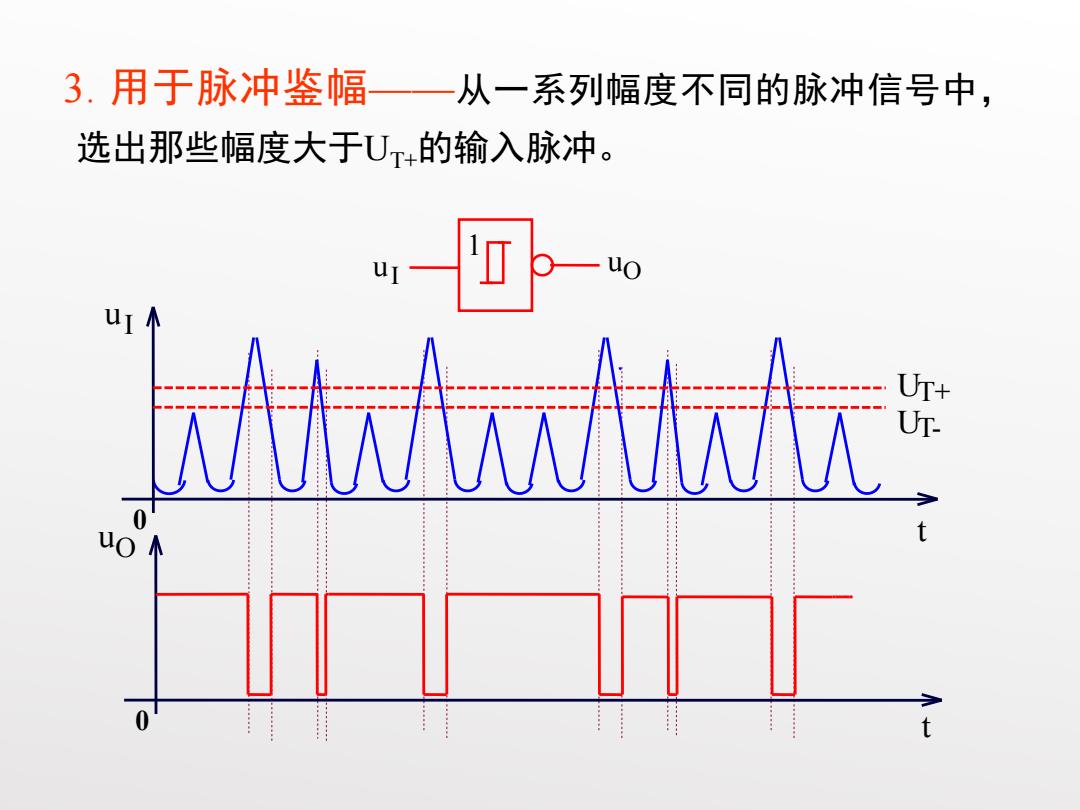

3. 用于脉冲鉴幅——从一系列幅度不同的脉冲信号中， 选出那些幅度大于UT+的输入脉冲。 uI uO 1 I t u T- T+ U 0 U uO 0 t
7.3单稳态触发器 单稳态触发器的工作特性具有如下的显著特点： 第一，它有稳态和暂稳态两个工作状态： 第三，在外界的触发脉冲作用下， 能从稳态翻转到暂稳 态，在暂稳态维持一段时间以后，再自动返回稳态： 第三，暂稳态维持时间的长短取决于电路本身的参数，与 触发脉冲的宽度和幅度无关

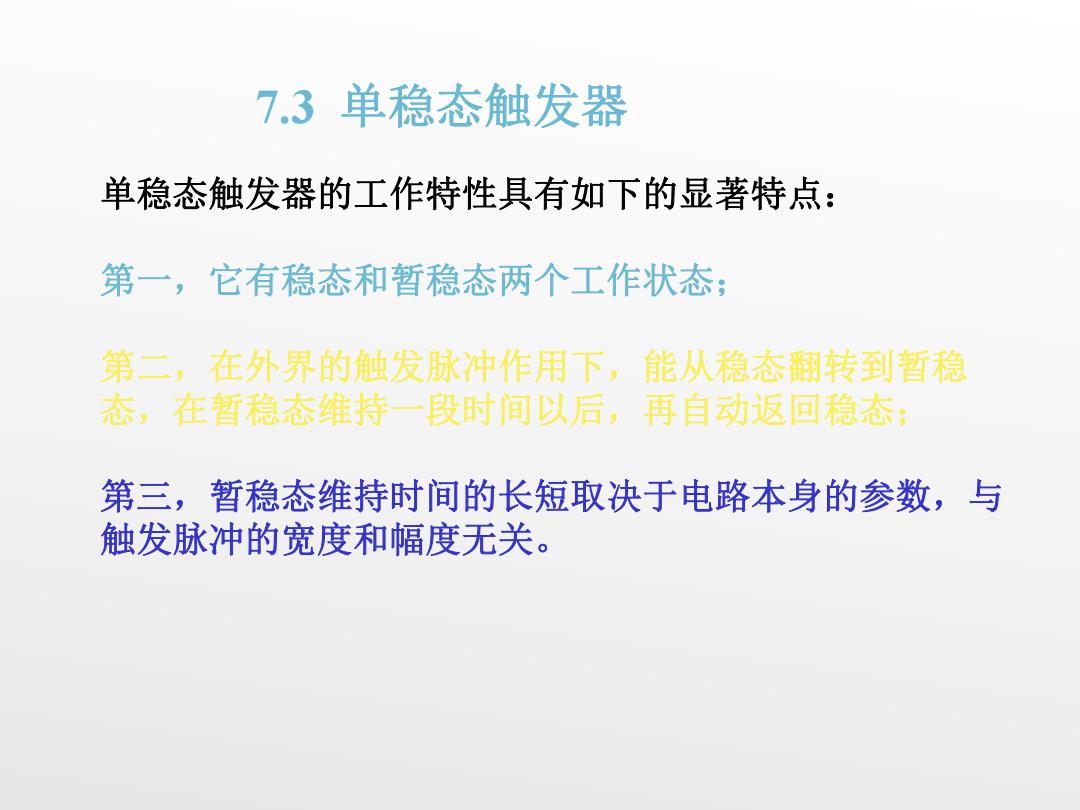

7.3 单稳态触发器 单稳态触发器的工作特性具有如下的显著特点： 第一，它有稳态和暂稳态两个工作状态； 第二，在外界的触发脉冲作用下，能从稳态翻转到暂稳 态，在暂稳态维持一段时间以后，再自动返回稳态； 第三，暂稳态维持时间的长短取决于电路本身的参数，与 触发脉冲的宽度和幅度无关
