7.2.1 555定时器电路组成的施密特触发器 6 1.电路组成及工作原理 +VDD +VpD2 u VpD R 3 1 3 D C Co uo2 4o1 11 TH OUT uol -- TR 1412 图7.2555定时器构成的施密特触发器
6 7.2.1 555定时器电路组成的施密特触发器 1. 电路组成及工作原理 图7.2 555 定时器构成的施密特触发器
2.电压滞回特性和主要参数 (1)电压滞回特性 uo UoH l uo UoL uj a)电路符号 (b)电压传输特性 图7.3施密特触发器的电路符号和电压传输特性
7 2. 电压滞回特性和主要参数 （1）电压滞回特性 a）电路符号 （b）电压传输特性 图7.3 施密特触发器的电路符号和电压传输特性
(2)主要静态参数 8 ①上限阈值电压UT+ 当4上升过程中，输出电压uo由高电平Uo跳变到低电平 Uo时，所对应的输入电压值，为上限阈值电压U+。一般 情况下： ②下限阈值电压U 当w下降过程中，uo由低电平Uo跳变到高电平Uo时， 所对应的输入电压值为下限阈值电压UT_。一般情况下： U-=VpD 3

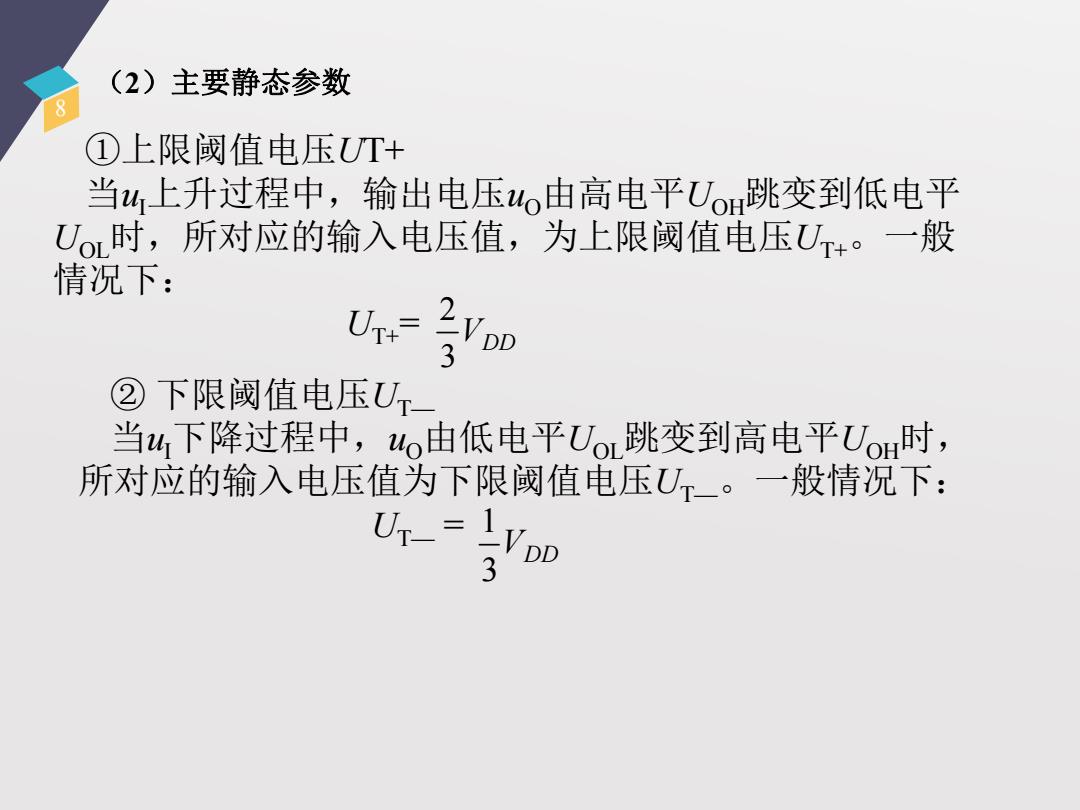

8 （2）主要静态参数 ①上限阈值电压UT+ 当uI上升过程中，输出电压uO由高电平UOH跳变到低电平 UOL时，所对应的输入电压值，为上限阈值电压UT+。一般 情况下： UT+ = VDD 3 2 ② 下限阈值电压UT— 当uI下降过程中，uO由低电平UOL跳变到高电平UOH时， 所对应的输入电压值为下限阈值电压UT—。一般情况下： UT— = VDD 3 1
9 ③回差电压△U 回差电压又叫滞回电压，定义为： A=U-U-=3'0 若在电压控制端4C(5脚)外加电压Us,则将有 U+=U、U-=Us2、4U=U/2,而且当改变U时，它 们的值也随之改变
9 ③ 回差电压ΔUT 回差电压又叫滞回电压，定义为： ΔUT = UT+－UT— = VDD 3 1 若在电压控制端uIC（5 脚）外加电压US，则将有 UT+ =US、UT—=US /2、ΔUT = US /2，而且当改变US时，它 们的值也随之改变

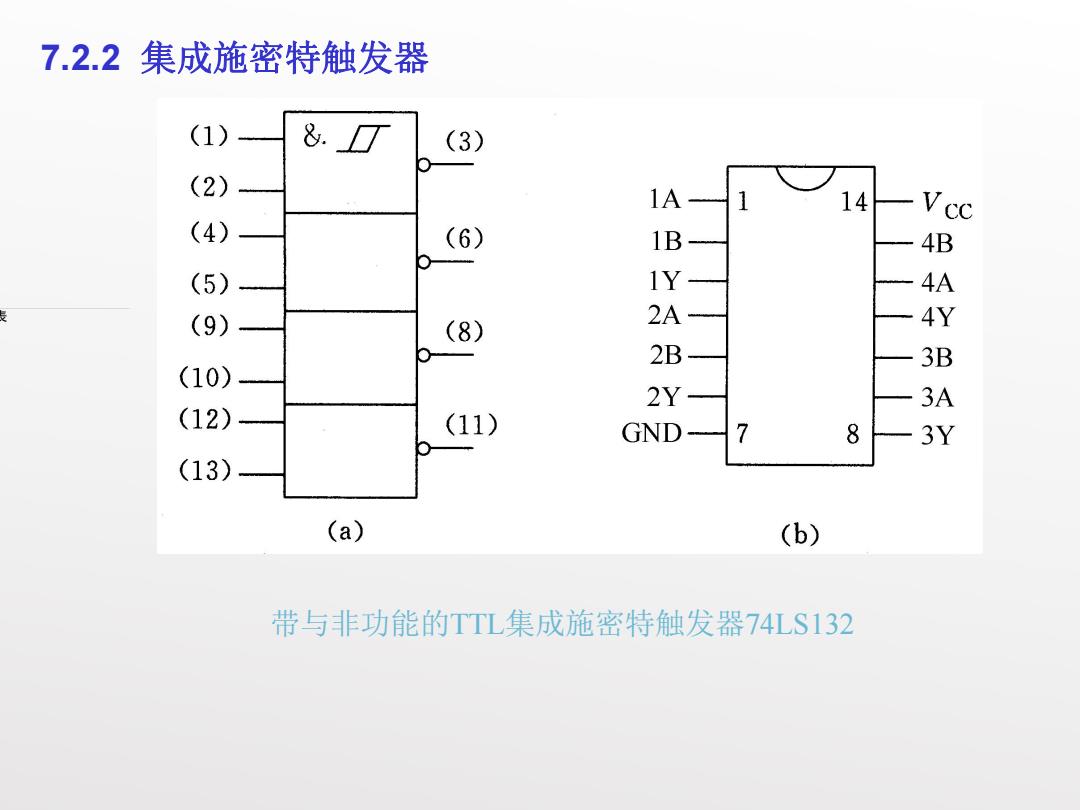

7.2.2集成施密特触发器 (1) &. (3) (2) 1A- 1 14 Vcc (4) (6) 1B (5) 1Y (9) (8) 2A Y 2B 3B (10) 2Y- (12) (11) GND 7 8 i o b (13) (a) (b) 带与非功能的TTL集成施密特触发器74LS132
表 7.2.2 集成施密特触发器 带与非功能的TTL集成施密特触发器74LS132
