哈尔滨商业大学：《机械基础学》课程教学课件（PPT讲稿）第七章 零件的受力分析和计算

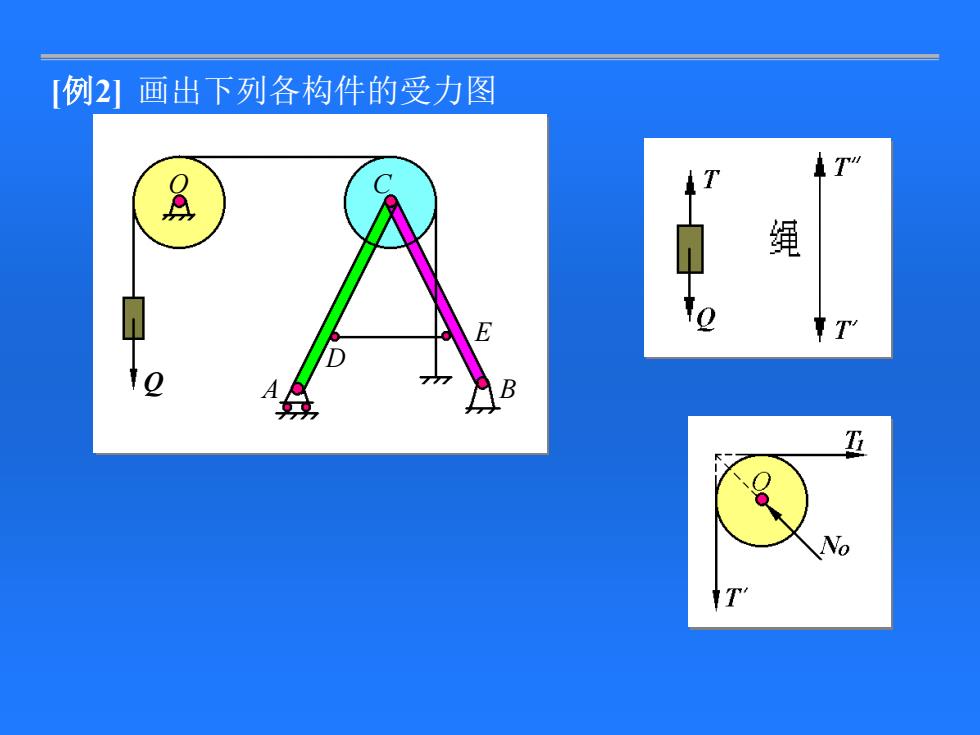

[例2] 画出下列各构件的受力图 Q A O B C D E

[例2] 画出下列各构件的受力图 Q A O B C D E

Q A O B C D E

Q A O B C D E

Q A O B C D E

Q A O B C D E

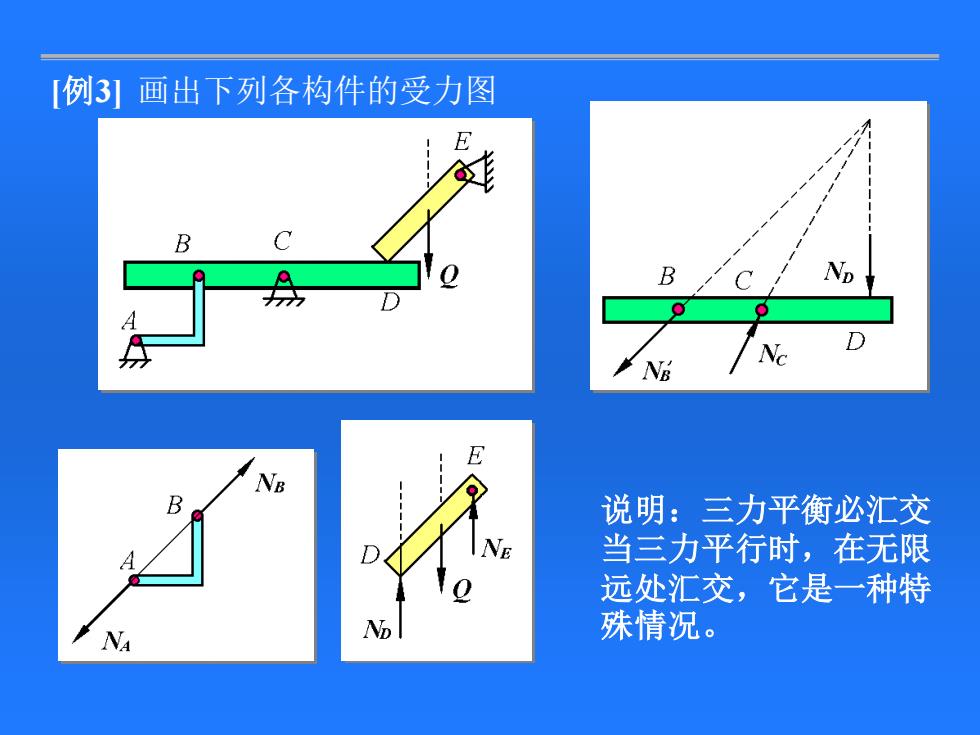

[例3] 画出下列各构件的受力图 说明：三力平衡必汇交 当三力平行时，在无限 远处汇交，它是一种特 殊情况

[例3] 画出下列各构件的受力图 说明：三力平衡必汇交 当三力平行时，在无限 远处汇交，它是一种特 殊情况
