右图是运算放大器 的电路符号。它有两个 输入端和一个输出端。 反相输入端标“号， 反相输人端 同相输入端标“+”号。 4-G 输出端 十 输出电压与反相输入电 同相输入端 ● 压相位相反，与同相输 入电压相位相同。此外 还有两个端分别接正、 负电源，有些集成运放 还有调零端和相位补偿 端。在电路中不画出
右图是运算放大器 的电路符号。它有两个 输入端和一个输出端。 反相输入端标“-”号， 同相输入端标“+”号。 输出电压与反相输入电 压相位相反，与同相输 入电压相位相同。此外 还有两个端分别接正、 负电源，有些集成运放 还有调零端和相位补偿 端。在电路中不画出

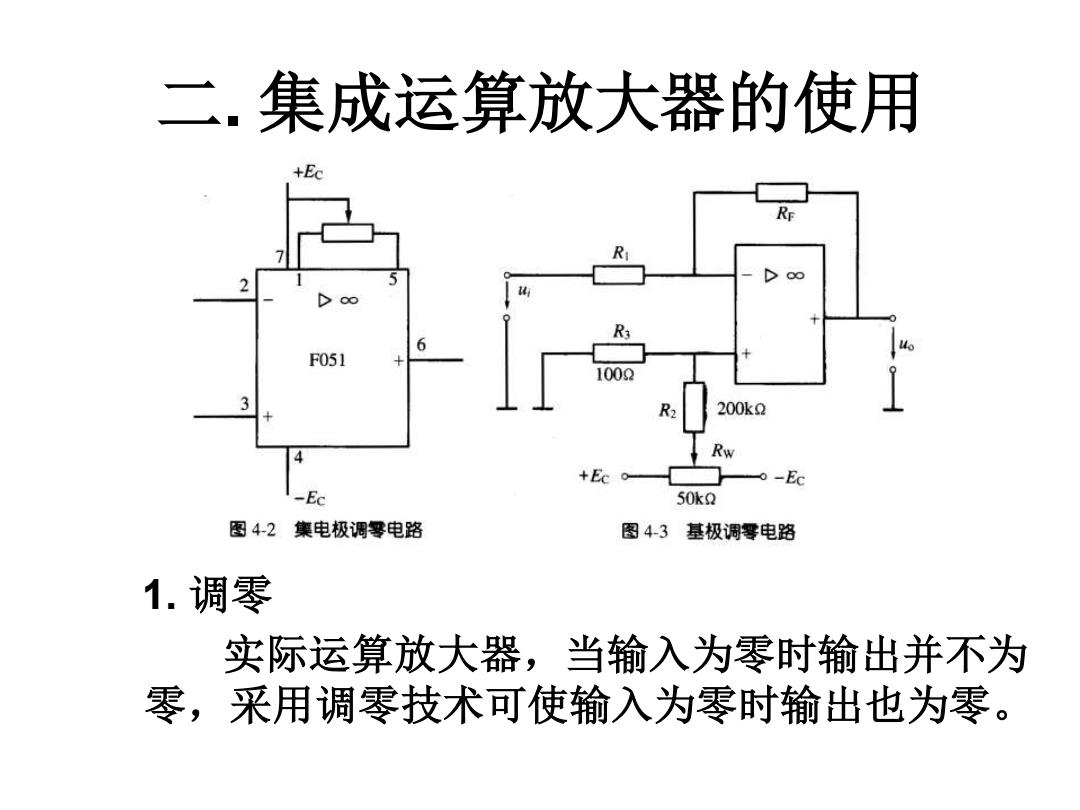

二.集成运算放大器的使用 +Ec 200k2 Rw +Ec --Ec 50kQ 图42集电极调零电路 图43基极调零电路 1.调零 实际运算放大器，当输入为零时输出并不为 零，采用调零技术可使输入为零时输出也为零
二. 集成运算放大器的使用 1. 调零 实际运算放大器，当输入为零时输出并不为 零，采用调零技术可使输入为零时输出也为零
2.消振 集成运放是多级直接耦合的放大器， 因存在着分布电容等分布参数，信号在传输 过程中会产生相移 信号频率变化时，相移也变化。当运 放闭环（输出端与输入端经过导线、元器件 相连)后，会在某些频率上产生自激振荡。 为了使放大器工作稳定，通常外接RC消振 电路或消振电容，用来破坏产生自激振荡的 条件
2. 消振 集成运放是多级直接耦合的放大器， 因存在着分布电容等分布参数，信号在传输 过程中会产生相移。 信号频率变化时，相移也变化。当运 放闭环(输出端与输入端经过导线、元器件 相连)后，会在某些频率上产生自激振荡。 为了使放大器工作稳定，通常外接RC消振 电路或消振电容，用来破坏产生自激振荡的 条件

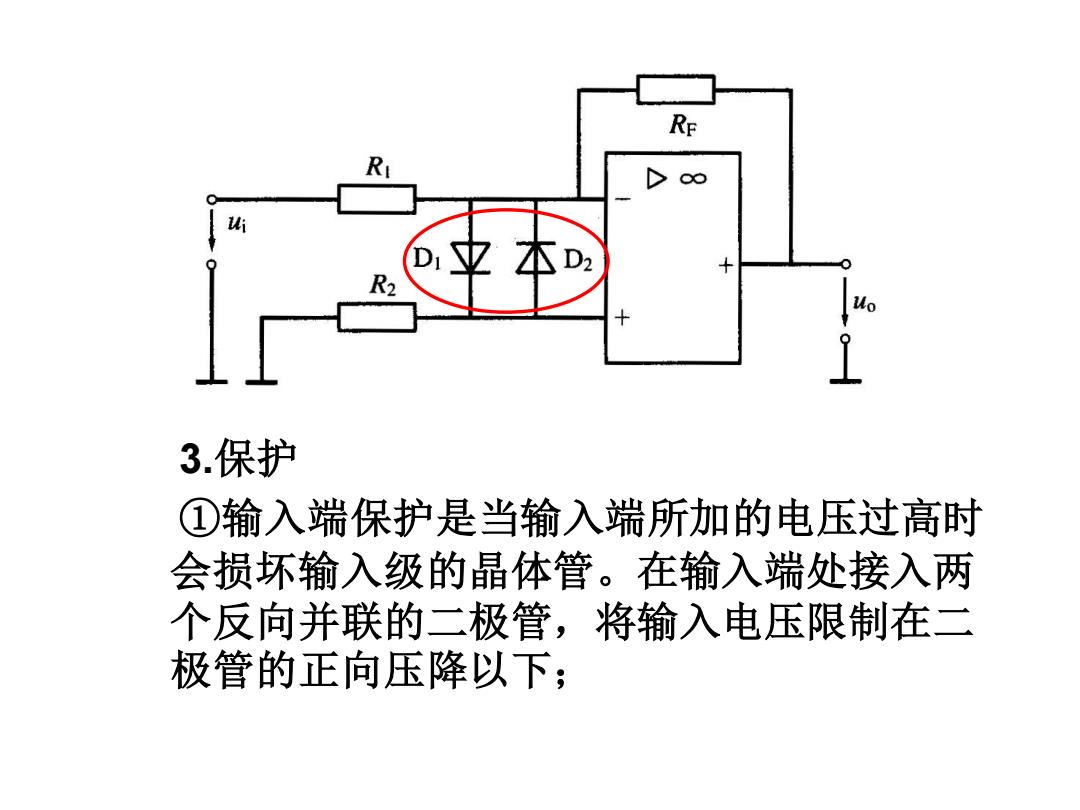

Re b立木D2 十 R2 3.保护 ①输入端保护是当输入端所加的电压过高时 会损坏输入级的晶体管。在输入端处接入两 个反向并联的二极管，将输入电压限制在二 极管的正向压降以下；
3.保护 ①输入端保护是当输入端所加的电压过高时 会损坏输入级的晶体管。在输入端处接入两 个反向并联的二极管，将输入电压限制在二 极管的正向压降以下；

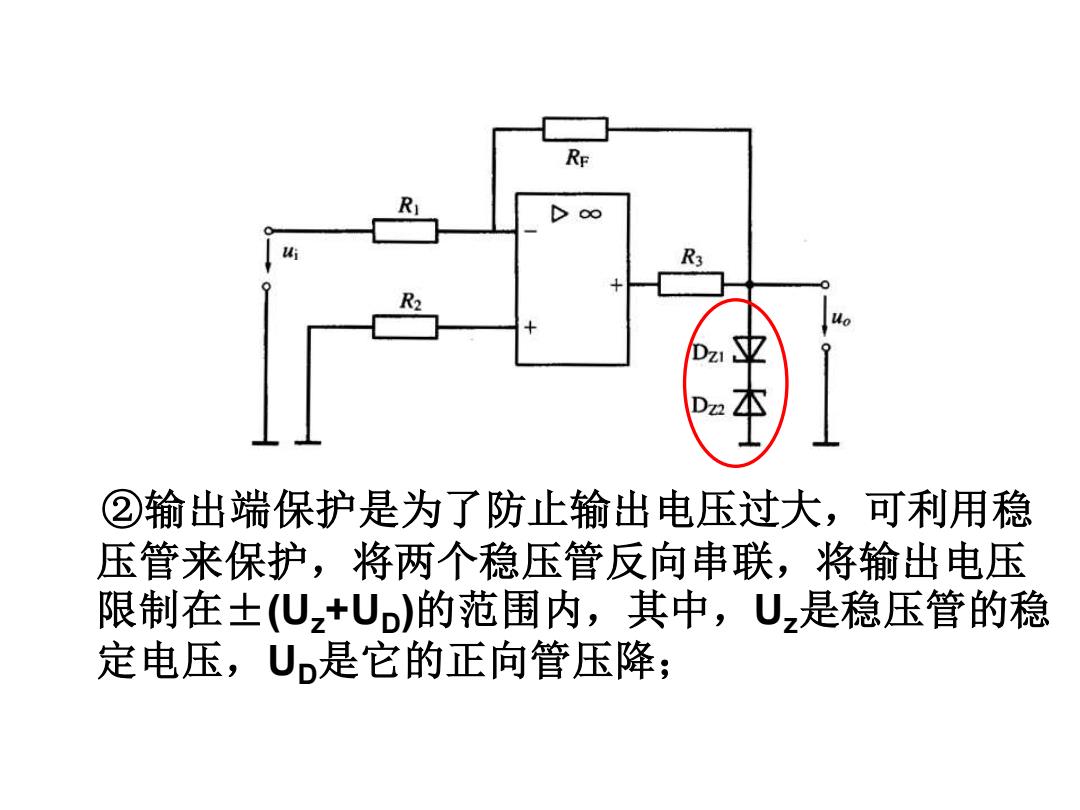

Re R R3 R2 本 ②输出端保护是为了防止输出电压过大，可利用稳 压管来保护，将两个稳压管反向串联，将输出电压 限制在士(Uz+UD)的范围内，其中，Uz是稳压管的稳 定电压，UD是它的正向管压降；
②输出端保护是为了防止输出电压过大，可利用稳 压管来保护，将两个稳压管反向串联，将输出电压 限制在±(Uz+UD)的范围内，其中，Uz是稳压管的稳 定电压，UD是它的正向管压降；
