4.逻辑函数的化简 化简方法 公式法 卡诺图法

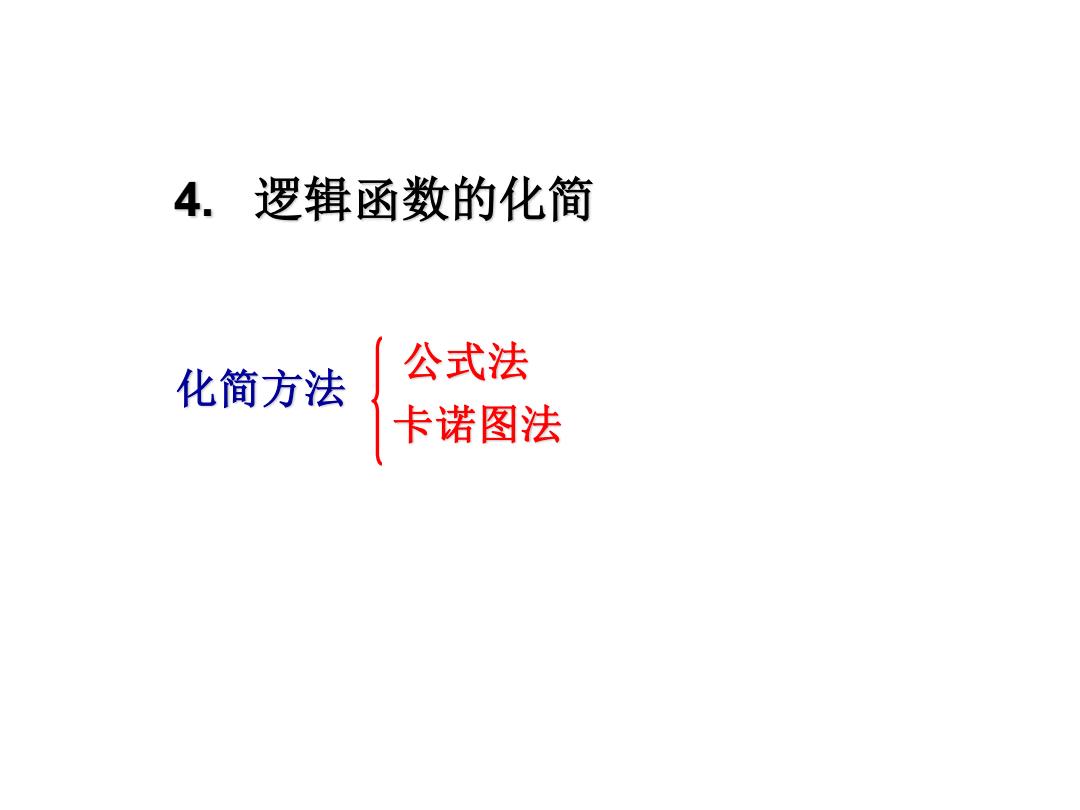

4. 逻辑函数的化简 化简方法 公式法 卡诺图法
应用公式法化简 (1)并项法 例 化简Y=①3CXABOABOKABO =AC(B+B)+AC(B+B) =AC+AC =A (2)配项法 例化简Y=AB+AC+BC =AB+A C+BC(A+A) =AB土ABC+AC+ABC =AB+A C
例 化简 应用公式法化简 （1）并项法 Y = ABC + AB C + AB C + ABC = AC(B+ B )+ AC(B+ B) = AC + AC = A 例 化简 Y = AB+ A C + BC （2）配项法 = AB+ A C + BC(A+ A) = AB+ ABC + A C + ABC = AB+ A C
(3)加项法 例化简Y=ABC+ABC+ABC -ABCH4 B0+ABOABO =BC+AC (4)吸收法 例化简Y=AD+AC+BC =A(B+CBC -ARCBC AB=A+B 吸收厂A+BC A+4B=A+B

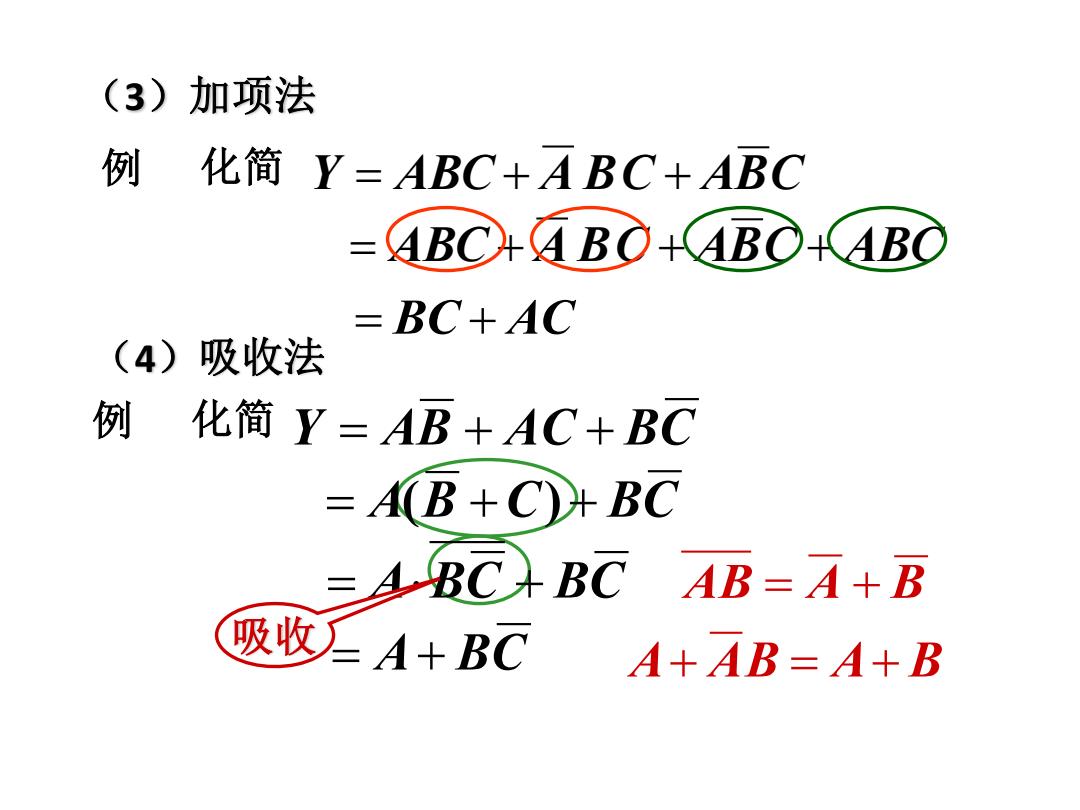

A+ AB = A+ B 例 化简 Y = ABC + A BC + ABC （3）加项法 = ABC + A BC + ABC + ABC = BC + AC = A(B +C)+ BC = ABC + BC = A+ BC （4）吸收法 吸收 AB = A + B 例 化简 Y = AB + AC + BC

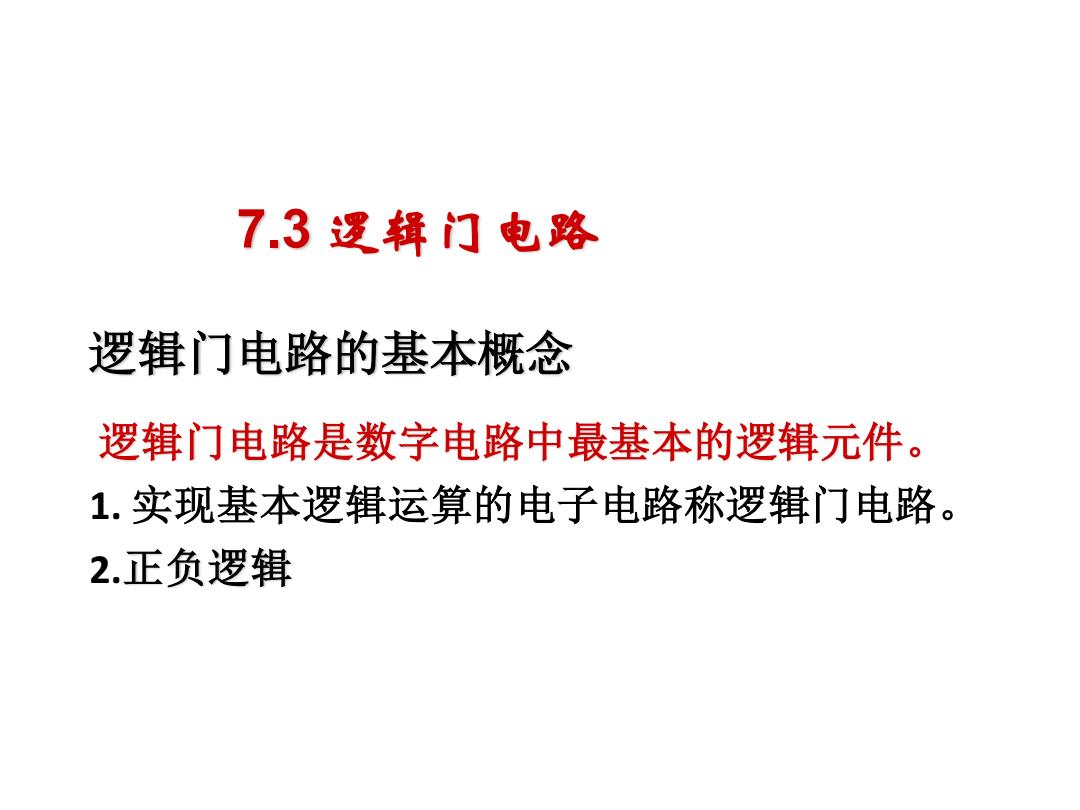

7.3逻辑门电路 逻辑门电路的基本概念 逻辑门电路是数字电路中最基本的逻辑元件。 1.实现基本逻辑运算的电子电路称逻辑门电路。 2.正负逻辑
7.3 逻辑门电路 逻辑门电路是数字电路中最基本的逻辑元件。 1. 实现基本逻辑运算的电子电路称逻辑门电路。 2.正负逻辑 逻辑门电路的基本概念

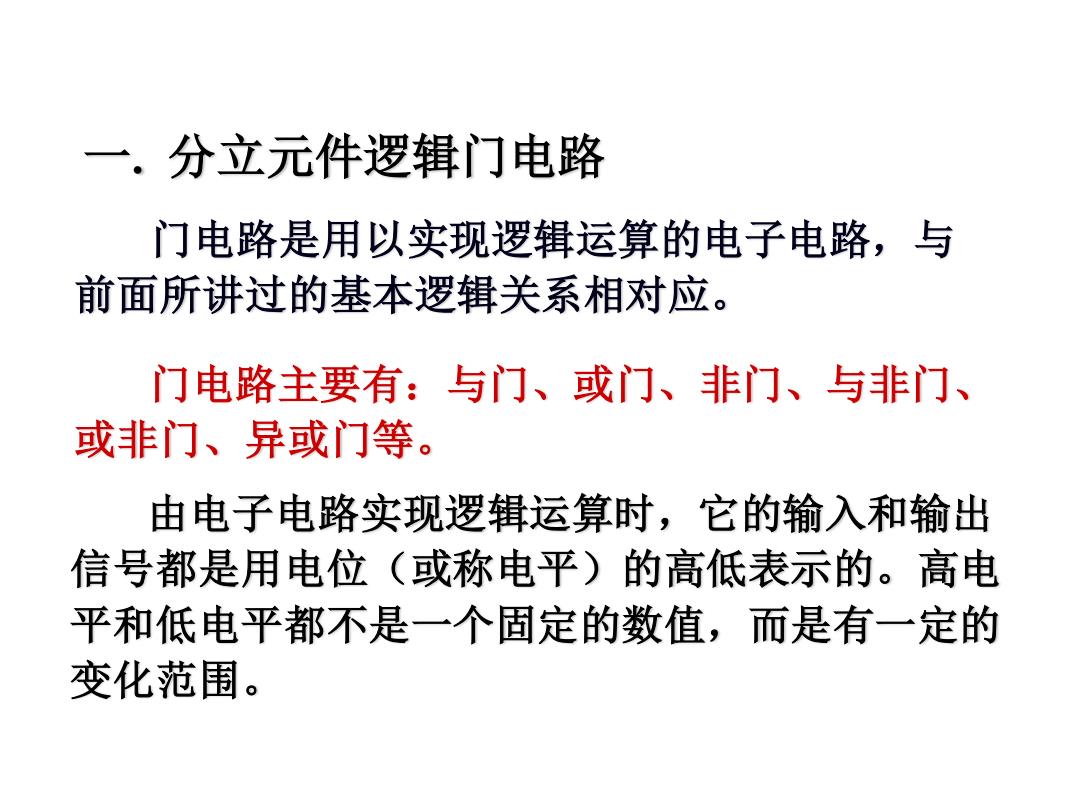

一.分立元件逻辑门电路 门电路是用以实现逻辑运算的电子电路，与 前面所讲过的基本逻辑关系相对应。 门电路主要有：与门、或门、非门、与非门、 或非门、异或门等。 由电子电路实现逻辑运算时，它的输入和输出 信号都是用电位（或称电平)的高低表示的。高电 平和低电平都不是一个固定的数值，而是有一定的 变化范围
由电子电路实现逻辑运算时，它的输入和输出 信号都是用电位（或称电平）的高低表示的。高电 平和低电平都不是一个固定的数值，而是有一定的 变化范围。 门电路是用以实现逻辑运算的电子电路，与 前面所讲过的基本逻辑关系相对应。 门电路主要有：与门、或门、非门、与非门、 或非门、异或门等。 一. 分立元件逻辑门电路
