完整的状态转换图： /0 1110 0000 0010 0011 0 /14 10 1011 1010 1001 0100 /1 Q:Q:Q:Qo 104 /0 1101 1100 1000 0111 0110 0101 0 0 结论：该电路是一个异步十进制加法计数器 21
21 完整的状态转换图： 结论：该电路是一个异步十进制加法计数器

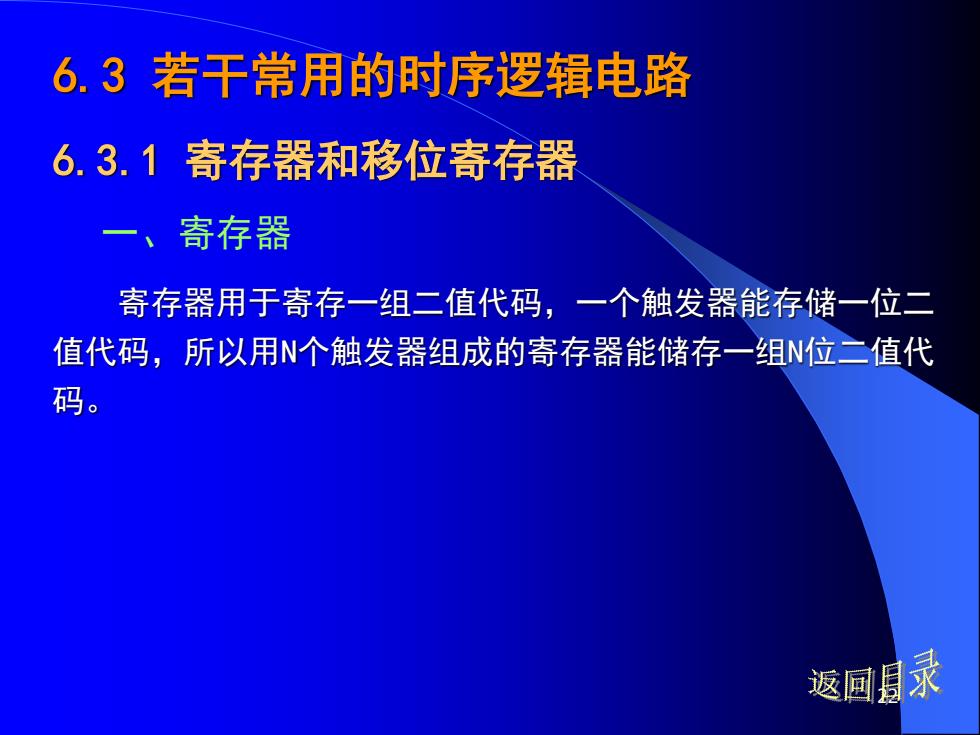

6.3若干常用的时序逻辑电路 6.3.1寄存器和移位寄存器 一、寄存器 寄存器用于寄存一组二值代码，一个触发器能存储一位二 值代码，所以用N个触发器组成的寄存器能储存一组N位二值代 码。 返圆目录
22 6.3 若干常用的时序逻辑电路 6.3.1 寄存器和移位寄存器 一、寄存器 寄存器用于寄存一组二值代码，一个触发器能存储一位二 值代码，所以用N个触发器组成的寄存器能储存一组N位二值代 码

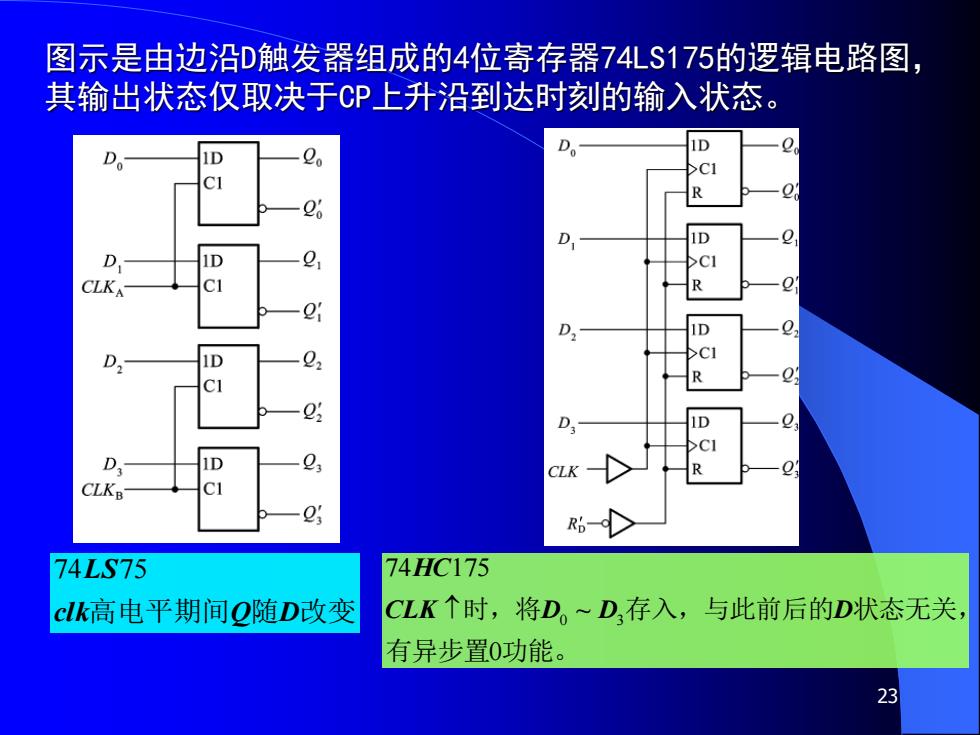

图示是由边沿D触发器组成的4位寄存器74LS175的逻辑电路图， 其输出状态仅取决于CP上升沿到达时刻的输入状态。 D ID ID >C1 CI D 1D D >CI CLKA CI R D 1D 0, D D D D CLK CLKB Rp- 74LS75 74HC175 clk高电平期间Q随D改变 CLK个时，将D。~D,存入，与此前后的D状态无关， 有异步置0功能。 23
23 图示是由边沿D触发器组成的4位寄存器74LS175的逻辑电路图， 其输出状态仅取决于CP上升沿到达时刻的输入状态。 clk高电平期间Q随D改变 74LS75 有异步置 功能。 时，将 存入，与此前后的 状态无关， 0 74 175 CLK D0 D3 D HC ~

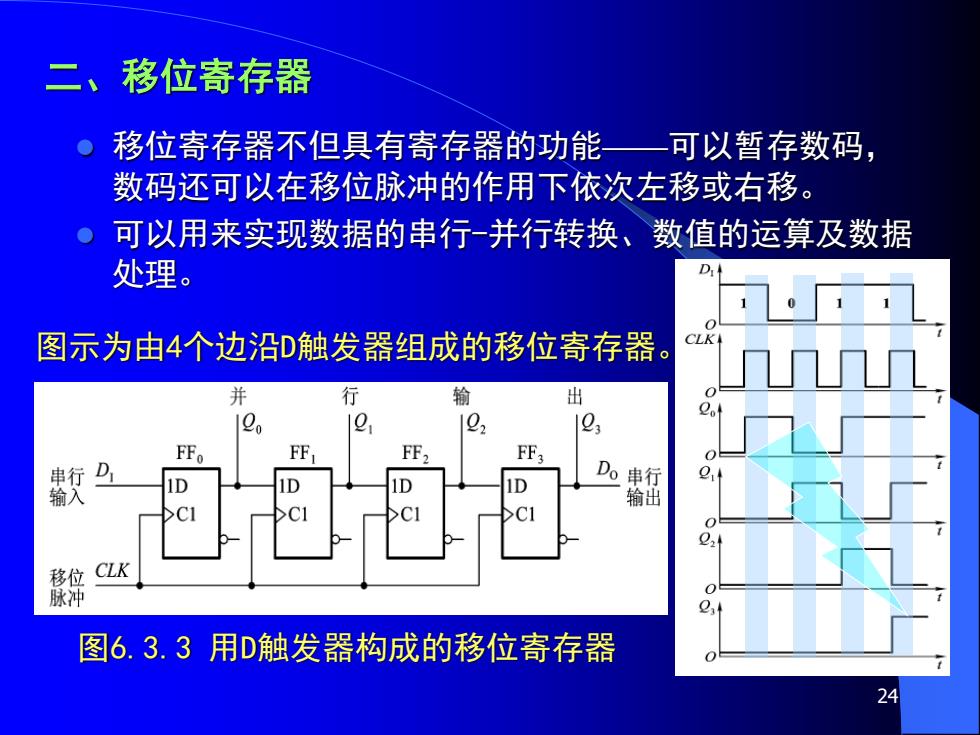

二、移位寄存器 。移位寄存器不但具有寄存器的功能— 可以暂存数码， 数码还可以在移位脉冲的作用下依次左移或右移。 可以用来实现数据的串行-并行转换、数值的运算及数据 处理。 D 图示为由4个边沿D触发器组成的移位寄存器。 CLK 并 出 1 FF FF FF> FF 串行 D, Do D 串行 输入 输出 24 移位 CLK 脉冲 图6.3.3用D触发器构成的移位寄存器 24
24 二、移位寄存器 ⚫ 移位寄存器不但具有寄存器的功能——可以暂存数码， 数码还可以在移位脉冲的作用下依次左移或右移。 ⚫ 可以用来实现数据的串行-并行转换、数值的运算及数据 处理。 图示为由4个边沿D触发器组成的移位寄存器。 图6.3.3 用D触发器构成的移位寄存器
图6.3.5 用触发器构成的移位寄存器 输 3 FFo FF FF2 FF3 串行 Do 串行 输入 输出 1K 移位CLK 脉冲 6-3-5 25
25 图6.3.5 用JK触发器构成的移位寄存器
