利用卡诺图的化简步骤： 1)将函数化为最小项之和的形式。 2)画出该逻辑函数的卡诺图（在卡诺图中这些最小项 对应的位置填1，其余填0)。 3)找出可以合并的最小项矩形组。 原则：a.使每个矩形组中所含的最小项数目尽量的 多。 b.使矩形组的个数尽量地少（包含单个最小 项)。 c.每个矩形组中至少应包含1个新块。 4)找出所有矩形组（包括单个最小项）的公共因子。 5)所有这些公共因子的和即为最简与一或函数式
利用卡诺图的化简步骤： 1）将函数化为最小项之和的形式。 2）画出该逻辑函数的卡诺图（在卡诺图中这些最小项 对应的位置填1，其余填0）。 3）找出可以合并的最小项矩形组。 原则：a.使每个矩形组中所含的最小项数目尽量的 多。 b.使矩形组的个数尽量地少（包含单个最小 项）。 c.每个矩形组中至少应包含1个新块。 4）找出所有矩形组（包括单个最小项）的公共因子。 5）所有这些公共因子的和即为最简与－或函数式

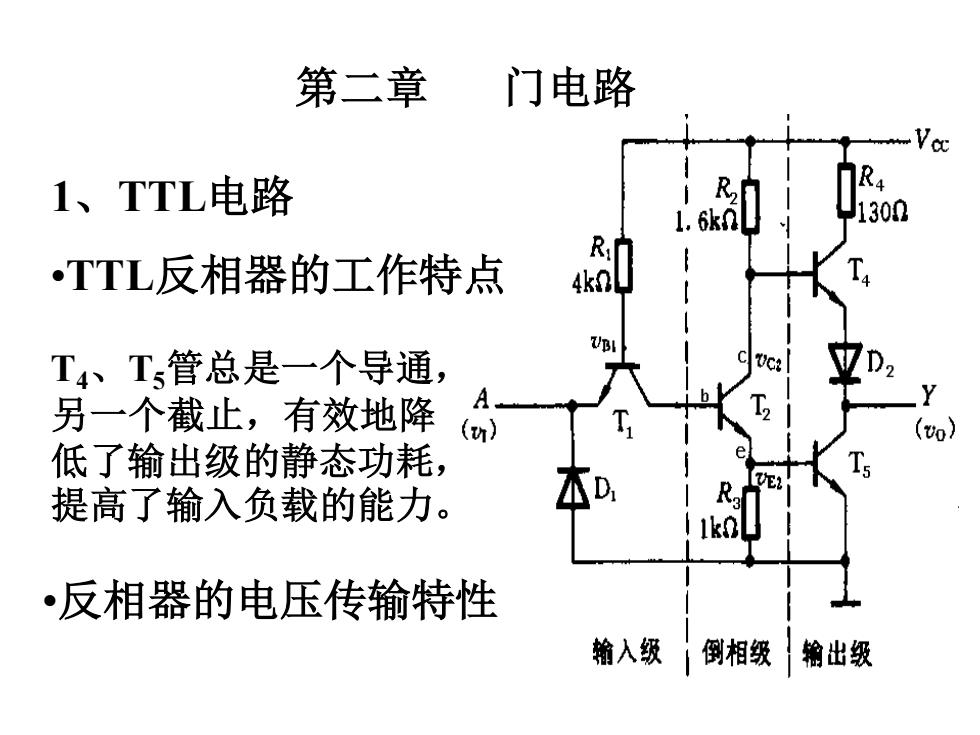

第二章 门电路 1、TTL电路 1.6kn 1300 R TTL反相器的工作特点 4k0 T4、Ts管总是一个导通， 另一个截止，有效地降 A (o 低了输出级的静态功耗， 提高了输入负载的能力。 •反相器的电压传输特性 输入级倒相级 输出级
1、TTL电路 •TTL反相器的工作特点 T4、T5管总是一个导通， 另一个截止，有效地降 低了输出级的静态功耗， 提高了输入负载的能力。 •反相器的电压传输特性 第二章 门电路
静态输入、输出特性 Vcc 输入低电平时电流： Vcc-VBE1-VIL Ri hes 输出高电平时，允许的最大放电流 1300 OHmax=-0.4mA（放电 流)
•静态输入、输出特性 输入低电平时电流： 1 B E1 IL IL R Vcc V V I − − = − 输出高电平时，允许的最大放电流 IOHmax =-0.4mA（放电 流）
输出低电平时，允许的最大吸电流 OLmax=16mA(吸电流) *通过对输出、输入特性的了 解，会计算门电路所能带的负 载门数
输出低电平时，允许的最大吸电流 IOLmax=16mA （吸电流） *通过对输出、输入特性的了 解,会计算门电路所能带的负 载门数

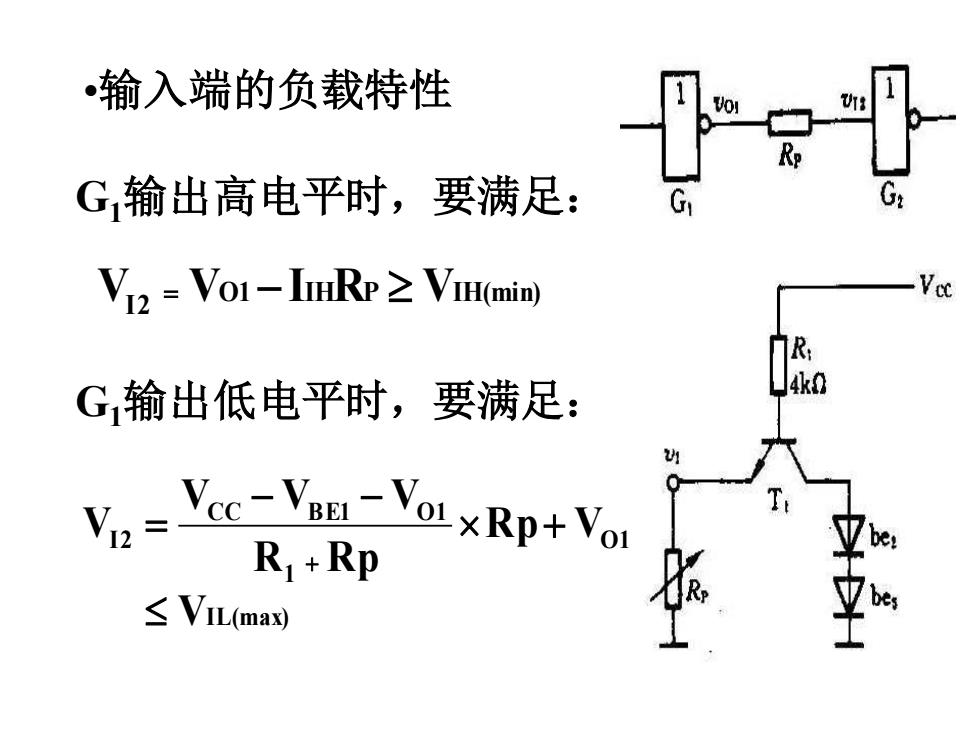

输入端的负载特性 G输出高电平时，要满足： V2=Vo1-IHRP≥VIH(min G输出低电平时，要满足： 4k0 V:-VcV-YaLxRp+Vol R+Rp ≤VIL(max)
•输入端的负载特性 O1 IH P IH(min) VI2 = V − I R V I L(max) O1 1 CC B E1 O1 I2 V Rp V R Rp V V V V + − − = + G1输出高电平时，要满足： G1输出低电平时，要满足：
