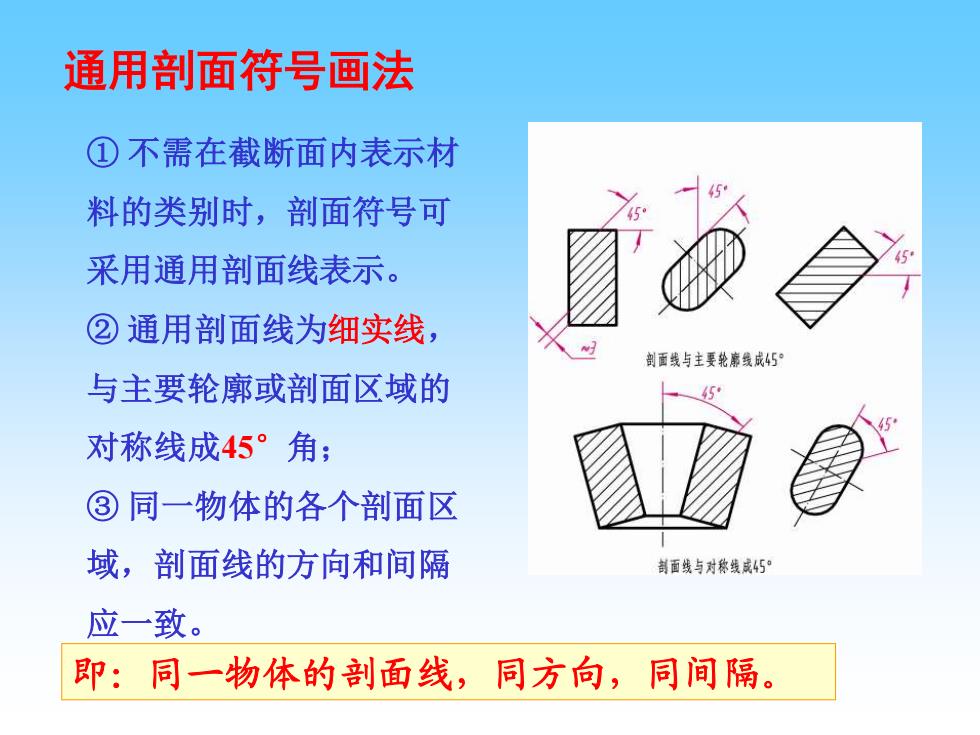

通用剖面符号画法 ①不需在截断面内表示材 料的类别时，剖面符号可 采用通用剖面线表示。 ②通用剖面线为细实线， 剖面线与主要轮席线成45 与主要轮廓或剖面区域的 、5 对称线成45°角： ③同一物体的各个剖面区 域，剖面线的方向和间隔 剖面线与对称线成5° 应一致。 即：同一物体的剖面线，同方向，同间隔
① 不需在截断面内表示材 料的类别时，剖面符号可 采用通用剖面线表示。 ② 通用剖面线为细实线， 与主要轮廓或剖面区域的 对称线成45°角； ③ 同一物体的各个剖面区 域，剖面线的方向和间隔 应一致。 通用剖面符号画法 即：同一物体的剖面线，同方向，同间隔

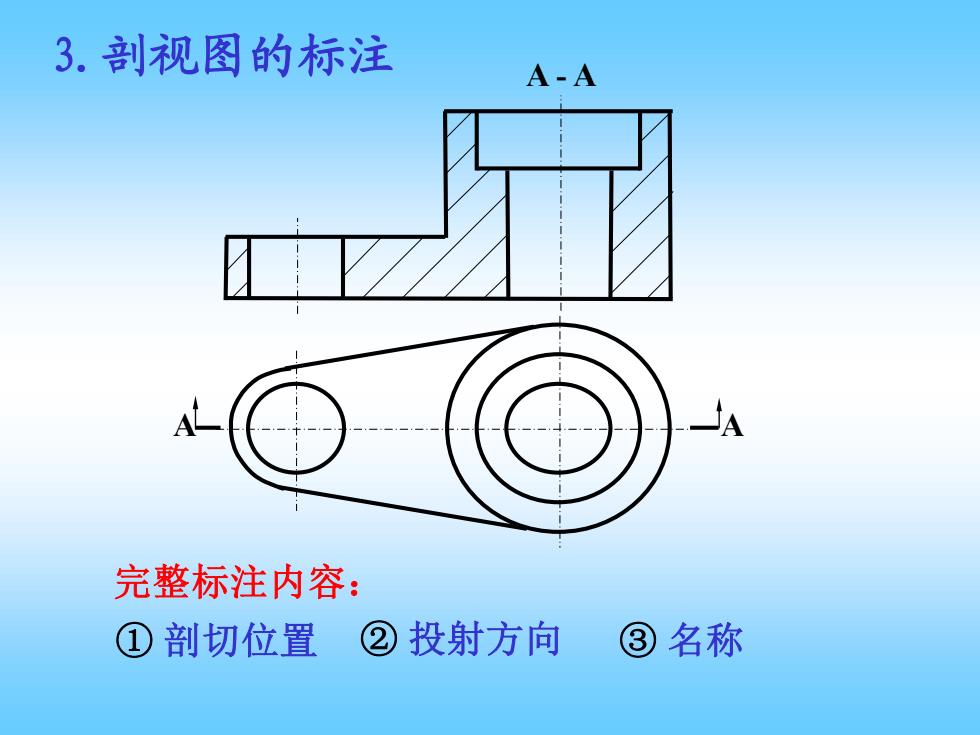

3.剖视图的标注 A-A A 完整标注内容： ①剖切位置 ②投射方向 ③名称
A A A - A 3.剖视图的标注 ② 投射方向 ③ 名称 完整标注内容： ① 剖切位置

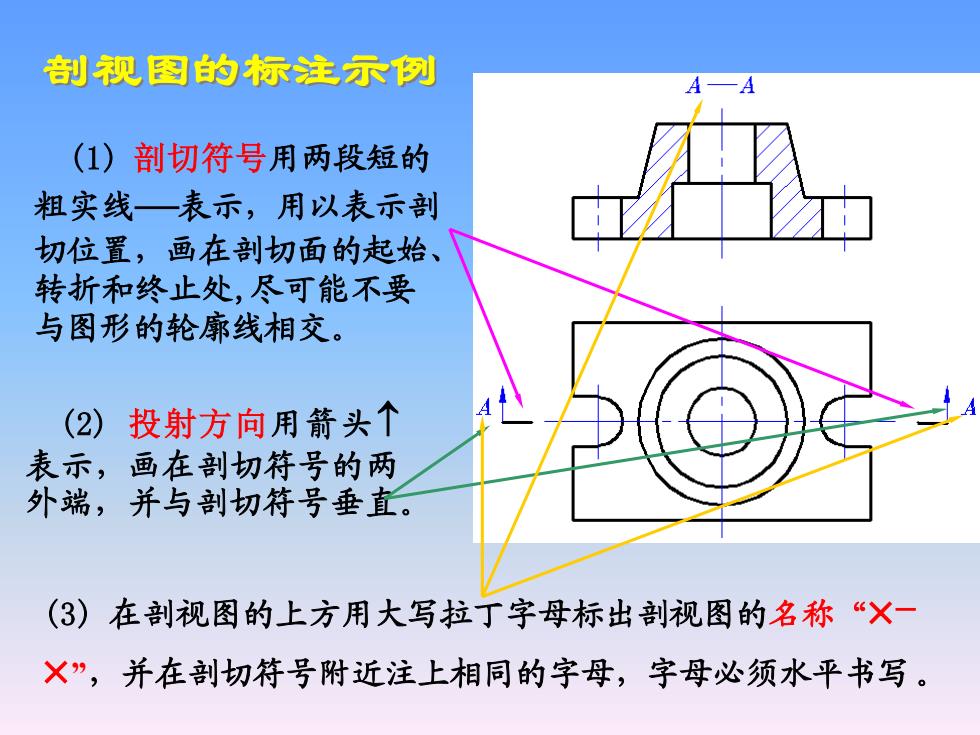

制靓图的标注示例 A-A (1)剖切符号用两段短的 粗实线—表示，用以表示剖 切位置，画在剖切面的起始、 转折和终止处，尽可能不要 与图形的轮廓线相交。 (2) 投射方向用箭头个 表示，画在剖切符号的两 外端，并与剖切符号垂直。 (3)在剖视图的上方用大写拉丁字母标出剖视图的名称“X一 X”,并在剖切符号附近注上相同的字母，字母必须水平书写
剖视图的标注示例 (1) 剖切符号用两段短的 粗实线—表示，用以表示剖 切位置，画在剖切面的起始、 转折和终止处,尽可能不要 与图形的轮廓线相交。 (2) 投射方向用箭头 表示，画在剖切符号的两 外端，并与剖切符号垂直。 (3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“- ”，并在剖切符号附近注上相同的字母，字母必须水平书写

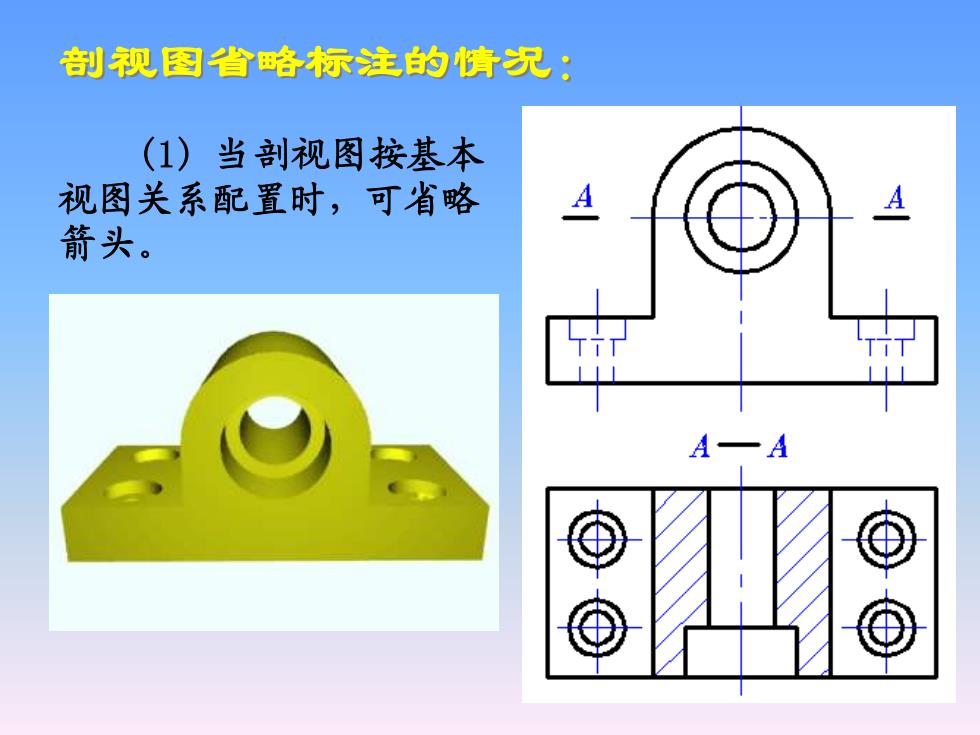

制靓图省略标注的情次： (1)当剖视图按基本 视图关系配置时，可省略 箭头
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。 剖视图省略标注的情况：

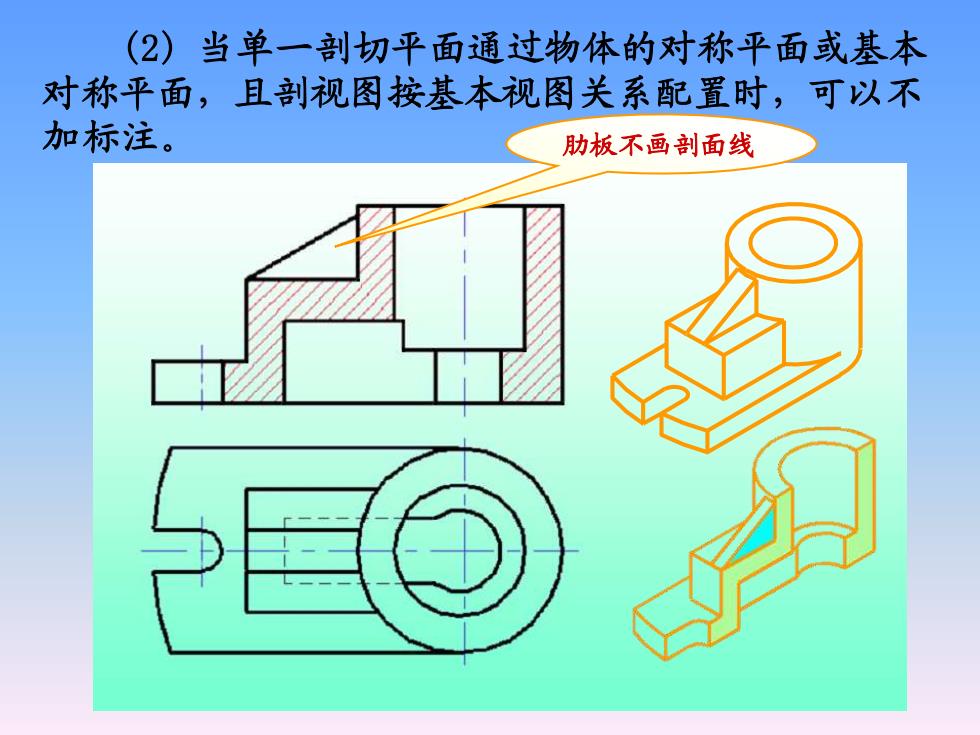

(2)当单一剖切平面通过物体的对称平面或基本 对称平面，且剖视图按基本视图关系配置时，可以不 加标注。 肋板不画剖面线
(2) 当单一剖切平面通过物体的对称平面或基本 对称平面，且剖视图按基本视图关系配置时，可以不 加标注。 肋板不画剖面线
