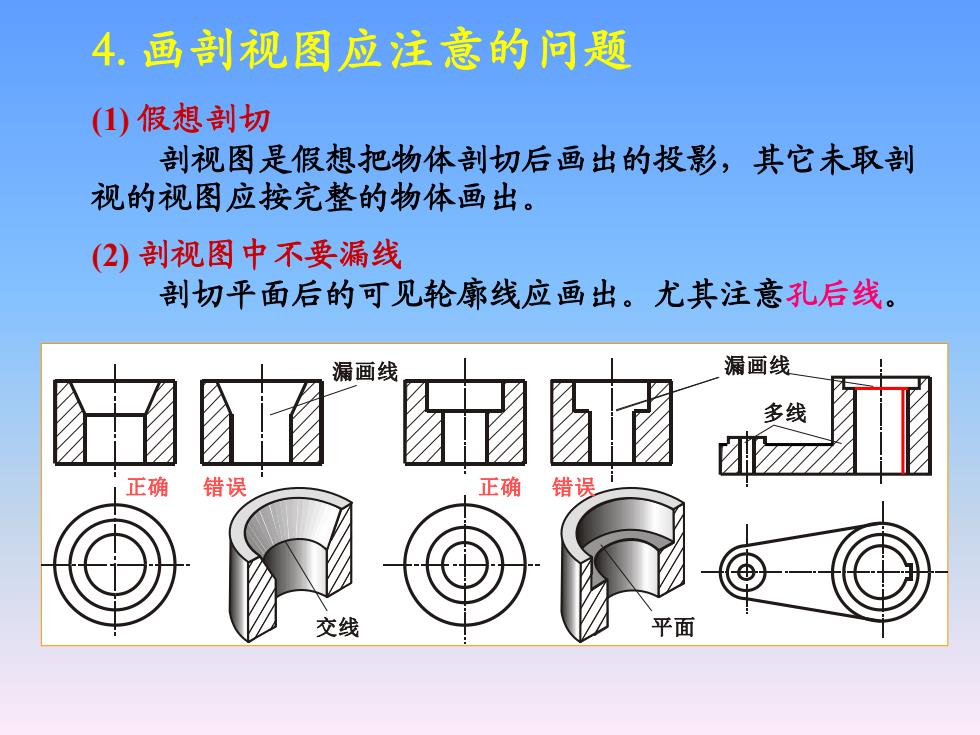

4.画剖视图应注意的问题 ()假想剖切 剖视图是假想把物体剖切后画出的投影，其它未取剖 视的视图应按完整的物体画出。 (②)剖视图中不要漏线 剖切平面后的可见轮廓线应画出。尤其注意孔后线。 漏画线 漏画线 多线 正确 错误 正确 错误 ⊕ 交线 平面
4. 画剖视图应注意的问题 (1) 假想剖切 剖视图是假想把物体剖切后画出的投影，其它未取剖 视的视图应按完整的物体画出。 (2) 剖视图中不要漏线 剖切平面后的可见轮廓线应画出。尤其注意孔后线。 正确 漏画线 多线 交线 平面 错误 正确 错误 漏画线 多线
③)虚线处理 为了使剖视图清晰，凡是其它视图上已经表达清楚的 结构形状，其虚线省略不画。 原则上剖视图中不画虚线，但没有表达清楚的结构， 允许画少量虚线。 虚线应省略 应画出虚线以 表达底板厚度
原则上剖视图中不画虚线，但没有表达清楚的结构， 允许画少量虚线。 虚线应省略 应画出虚线以 表达底板厚度 (3) 虚线处理 为了使剖视图清晰，凡是其它视图上已经表达清楚的 结构形状，其虚线省略不画

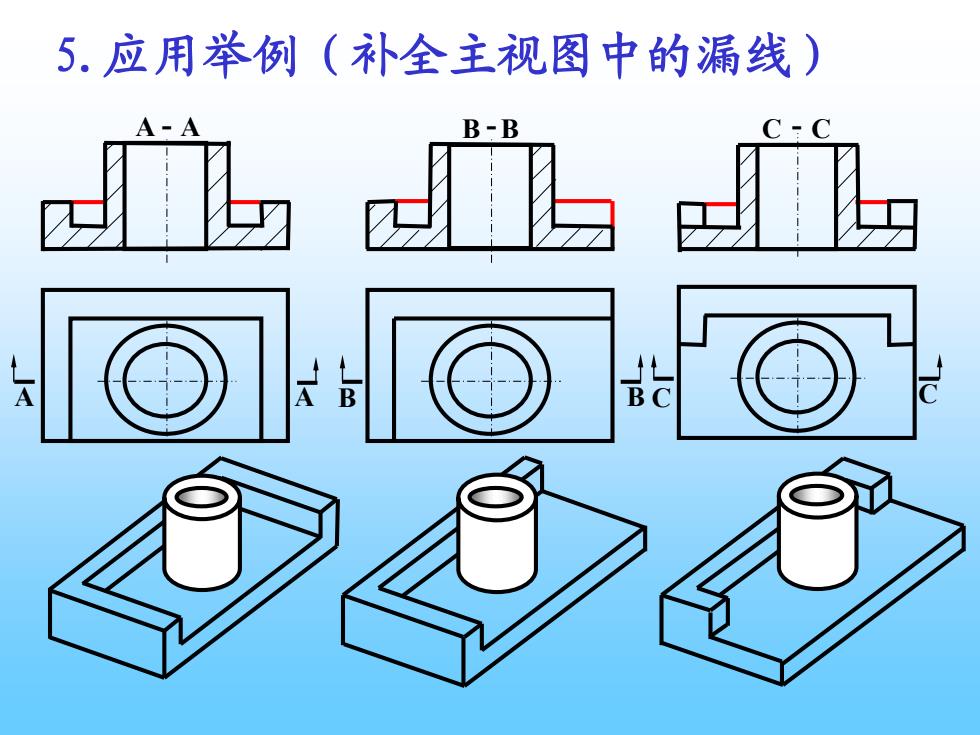

5.应用举例（补全主视图中的漏线) A-A B-B B
5.应用举例（补全主视图中的漏线） - A A A A B B B B- C - C C C

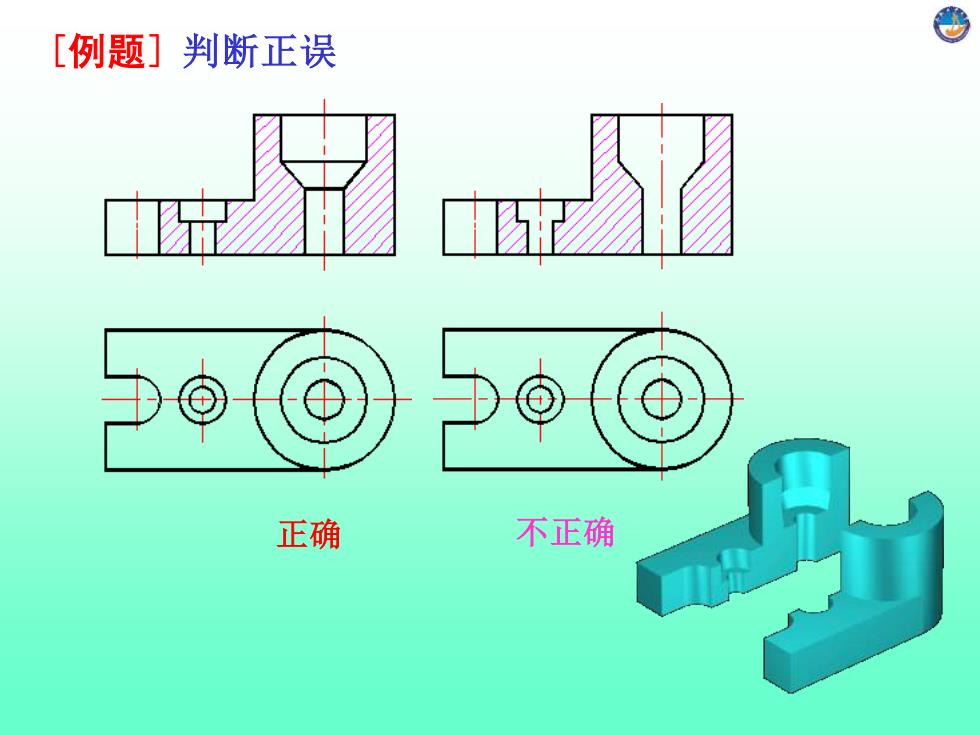

[例题]判断正误 正确 不正确
[例题] 判断正误 正确 不正确
正确 错误
正确 错误
