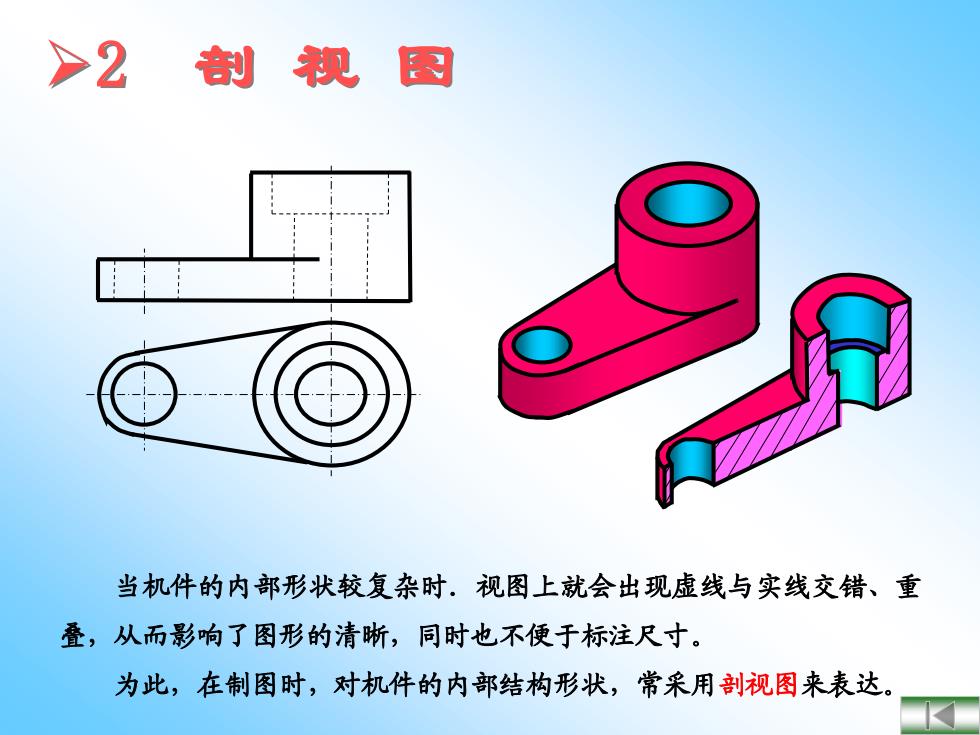

>2 剖视图 当机件的内部形状较复杂时.视图上就会出现虚线与实线交错、重 叠，从而影响了图形的清晰，同时也不便于标注尺寸。 为此，在制图时，对机件的内部结构形状，常采用剖视图来表达
➢2 剖 视 图 当机件的内部形状较复杂时．视图上就会出现虚线与实线交错、重 叠，从而影响了图形的清晰，同时也不便于标注尺寸。 为此，在制图时，对机件的内部结构形状，常采用剖视图来表达

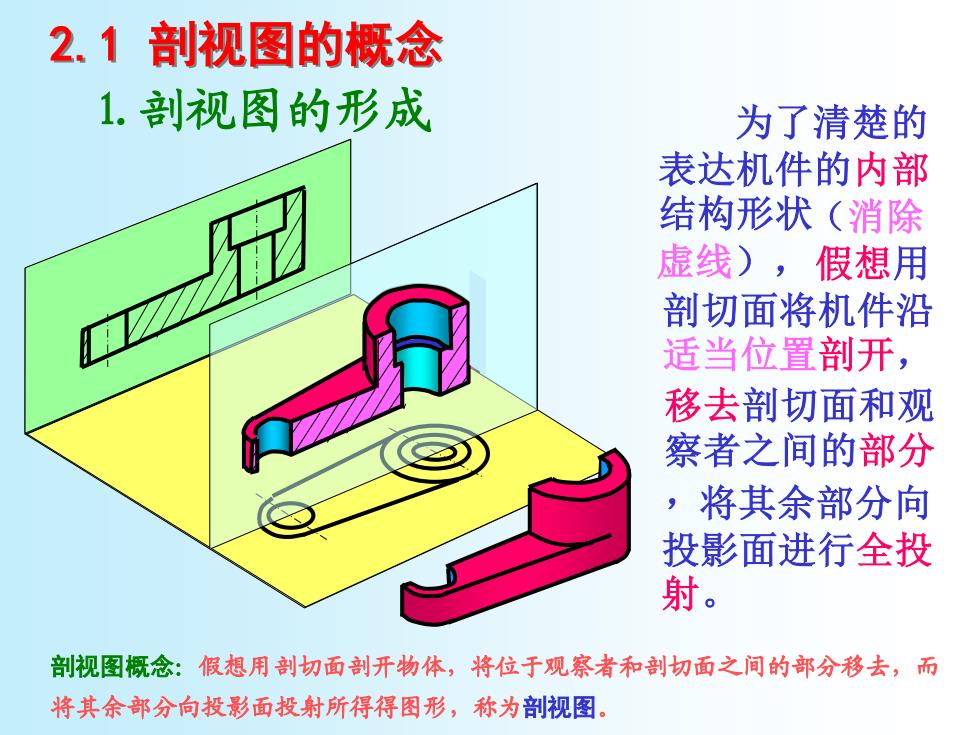

2.1剖视图的概念 1.剖视图的形成 为了清楚的 表达机件的内部 结构形状（消除 虚线)，假想用 剖切面将机件沿 适当位置剖开， 移去剖切面和观 察者之间的部分 ，将其余部分向 投影面进行全投 射。 剖视图概念：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而 将其余部分向投影面投射所得得图形，称为剖视图
2.1 剖视图的概念 ⒈剖视图的形成 为了清楚的 表达机件的内部 结构形状 假想用 剖切面将机件沿 适当位置剖开， （消除 虚线）， 移去剖切面和观 察者之间的部分 ，将其余部分向 投影面进行全投 射。 剖视图概念：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而 将其余部分向投影面投射所得得图形，称为剖视图

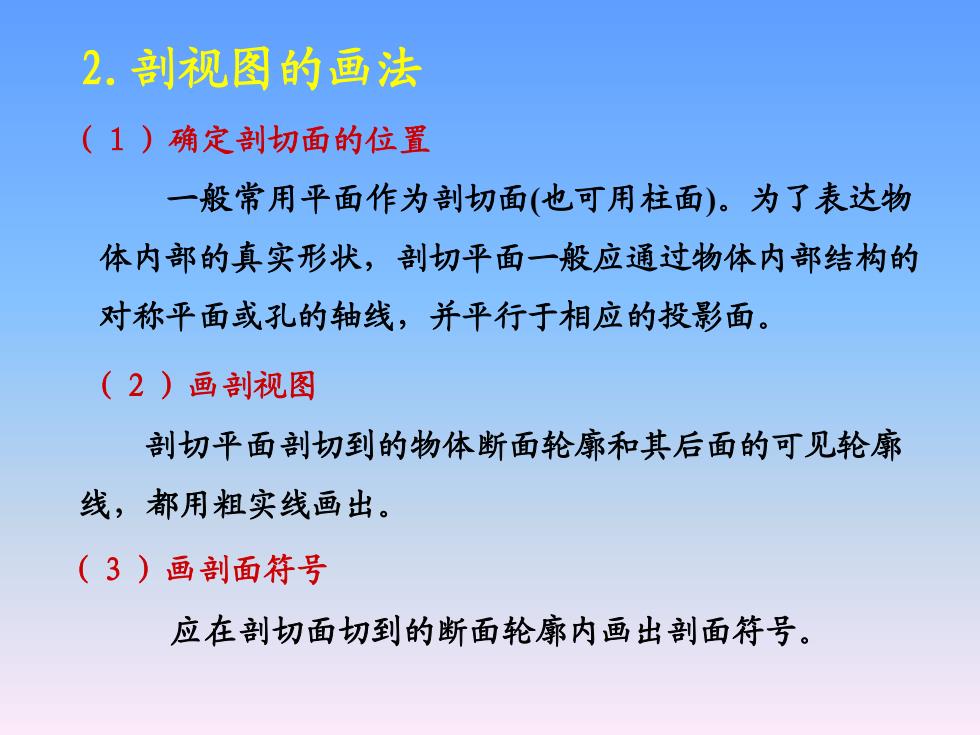

2.剖视图的画法 (1)确定剖切面的位置 一般常用平面作为剖切面（也可用柱面）。为了表达物 体内部的真实形状，剖切平面一般应通过物体内部结构的 对称平面或孔的轴线，并平行于相应的投影面。 (2)画剖视图 剖切平面剖切到的物体断面轮廓和其后面的可见轮廓 线，都用粗实线画出。 (3)画剖面符号 应在剖切面切到的断面轮廓内画出剖面符号
（１）确定剖切面的位置 （２）画剖视图 （３）画剖面符号 一般常用平面作为剖切面(也可用柱面)。为了表达物 体内部的真实形状，剖切平面一般应通过物体内部结构的 对称平面或孔的轴线，并平行于相应的投影面。 剖切平面剖切到的物体断面轮廓和其后面的可见轮廓 线，都用粗实线画出。 应在剖切面切到的断面轮廓内画出剖面符号。 2.剖视图的画法

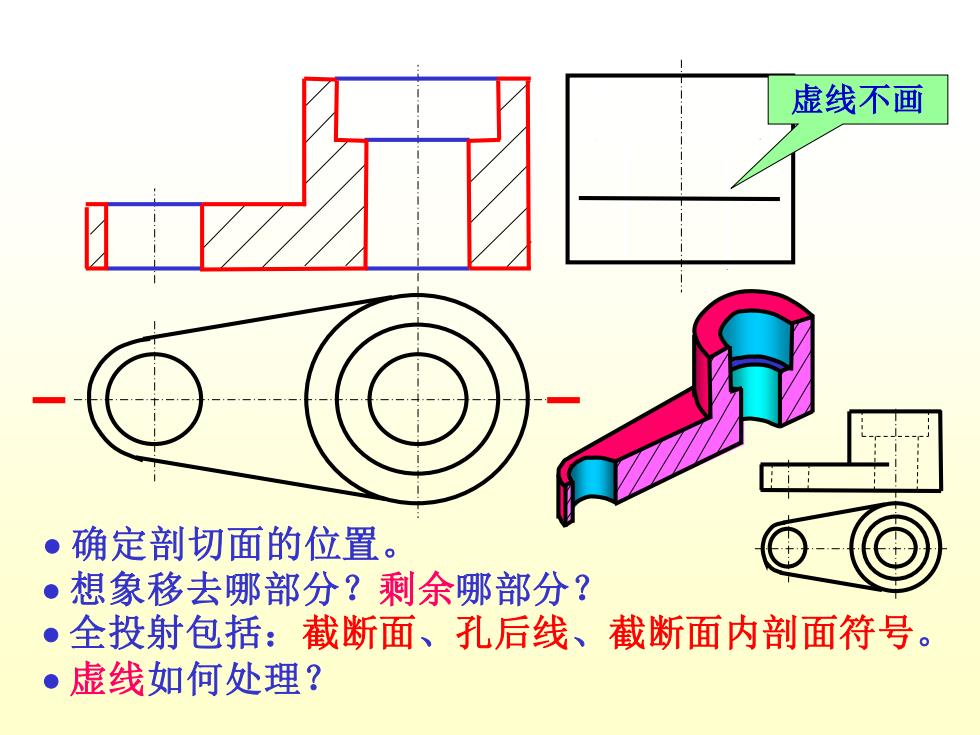

虚线不画 ·确定剖切面的位置。 ·想象移去哪部分？剩余哪部分？ ·全投射包括：截断面、孔后线、截断面内剖面符号。 ·虚线如何处理？
• 确定剖切面的位置。 • 想象移去哪部分？剩余哪部分？ • 全投射包括：截断面、孔后线、截断面内剖面符号。 虚线不画 • 虚线如何处理？

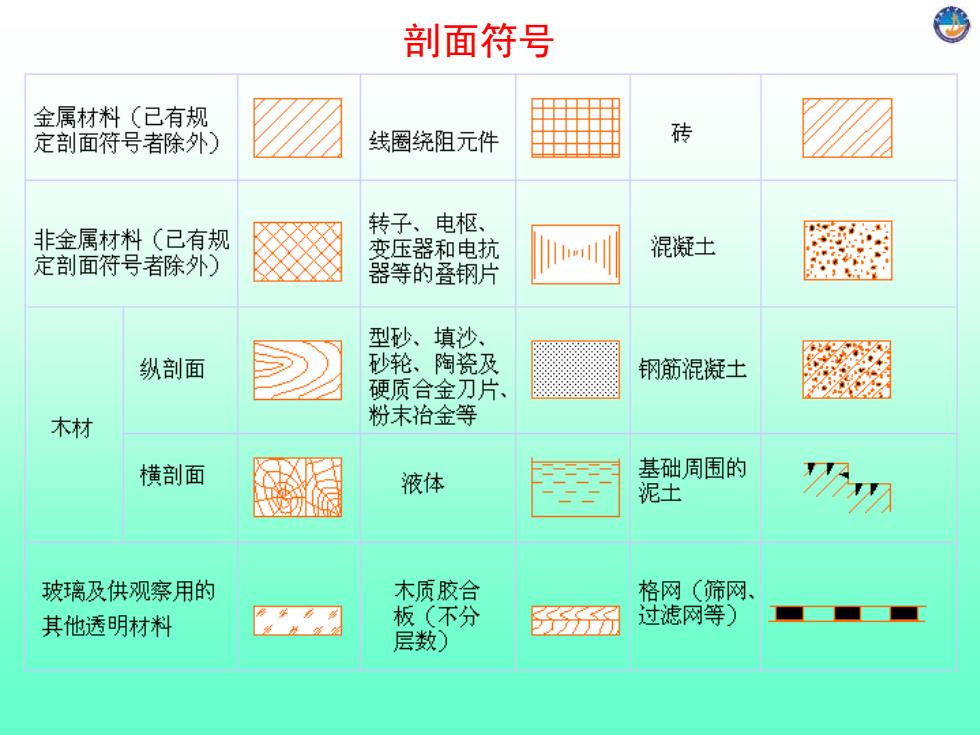

剖面符号 金属材料（已有规 定剖面符号者除外) 线圈绕阻元件 砖 非金属材料（已有规 转子、电枢、 变压器和电抗 混凝士 定剖面符号者除外) 器等的叠钢片 型砂、填沙、 纵剖面 砂轮、陶瓷及 钢筋混凝土 硬质合金刀片、 木材 粉末治金等 横剖面 液体 基础周围的 泥土 玻璃及供观察用的 木质胶合 格网（筛网、 其他透明材料 板（不分 过滤网等) 层数)
剖面符号
