流体力学基础知识 液体静力学 液体动力学
流体力学基础知识 液体静力学 液体动力学

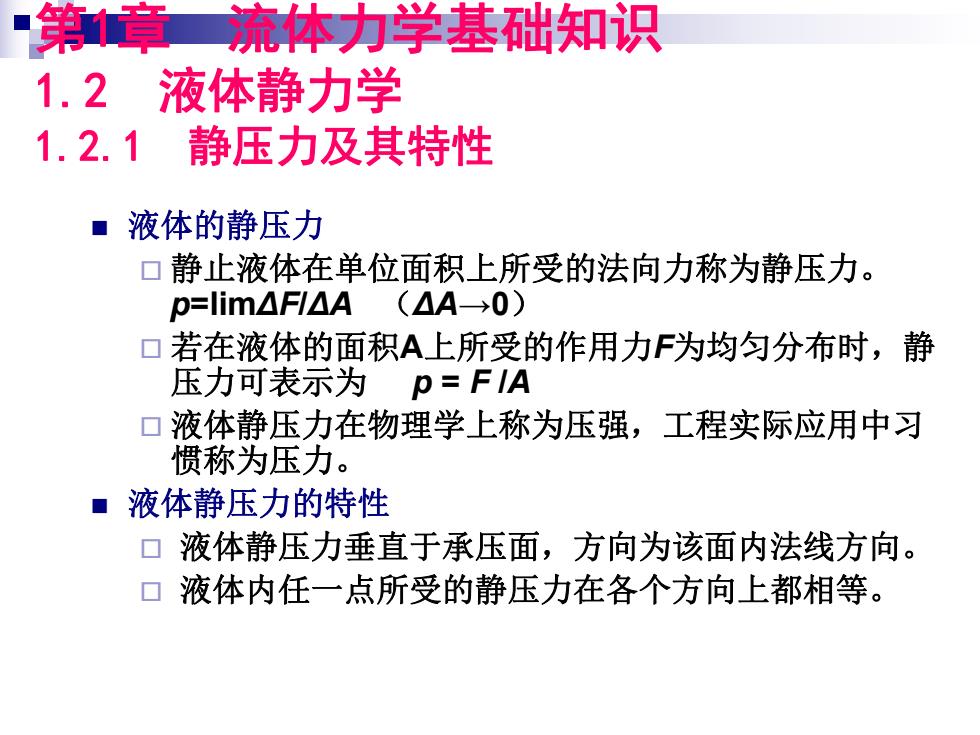

“第章 流体力学基础知识 1.2 液体静力学 1.2.1静压力及其特性 ■液体的静压力 口静止液体在单位面积上所受的法向力称为静压力。 p=lim△F1△A(△A0) ▣若在液体的面积A上所受的作用力F为均匀分布时，静 压力可表示为p=FIA 口液体静压力在物理学上称为压强，工程实际应用中习 惯称为压力。 ■液体静压力的特性 口液体静压力垂直于承压面，方向为该面内法线方向。 口液体内任一点所受的静压力在各个方向上都相等
n 液体的静压力 ¨ 静止液体在单位面积上所受的法向力称为静压力。 p=limΔF/ΔA （ΔA→0） ¨ 若在液体的面积A上所受的作用力F为均匀分布时，静 压力可表示为 p = F /A ¨ 液体静压力在物理学上称为压强，工程实际应用中习 惯称为压力。 n 液体静压力的特性 ¨ 液体静压力垂直于承压面，方向为该面内法线方向。 ¨ 液体内任一点所受的静压力在各个方向上都相等。 第1章 流体力学基础知识 1.2 液体静力学 1.2.1 静压力及其特性

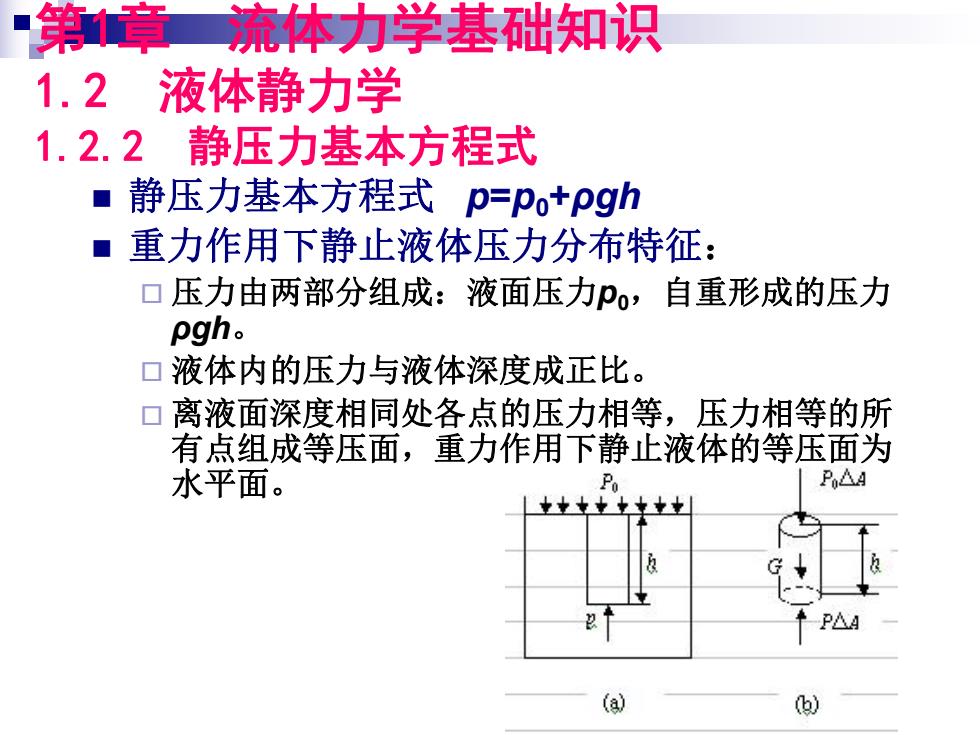

“第章流体力学基础知识 1.2 液体静力学 1.2.2静压力基本方程式 ■i 静压力基本方程式p=po+pgh ■ 重力作用下静止液体压力分布特征： 口压力由两部分组成：液面压力Po,自重形成的压力 pgh。 口液体内的压力与液体深度成正比。 口离液面深度相同处各点的压力相等，压力相等的所 有点组成等压面，重力作用下静止液体的等压面为 水平面。 P△A (a) )
n 静压力基本方程式 p=p0+ρgh n 重力作用下静止液体压力分布特征： ¨ 压力由两部分组成：液面压力p0，自重形成的压力 ρgh。 ¨ 液体内的压力与液体深度成正比。 ¨ 离液面深度相同处各点的压力相等，压力相等的所 有点组成等压面，重力作用下静止液体的等压面为 水平面。 第1章 流体力学基础知识 1.2 液体静力学 1.2.2 静压力基本方程式
“第章流体力学基础知识 1.2 液体静力学 1.2.2 静压力基本方程式 ■压力的表示法及单位 ■绝对压力 以绝对真空为基准的 压力 p>pa 绝对压力 相对压力（表压力） ·相对压力或表压力 以大气压为 大气压P。 基准的压力 相对压力（真空度） ·真空度 绝对压力不足于大气压 p<Pa 绝对压力 力的那部分压力值 +绝对真空 0 单位帕Pa(N/m2) 图1-4绝对压力、相对压力和真空度
n 压力的表示法及单位 § 绝对压力 以绝对真空为基准的 压力 § 相对压力或表压力 以大气压为 基准的压力 § 真空度 绝对压力不足于大气压 力的那部分压力值 单位 帕 Pa ( N / m2) 第1章 流体力学基础知识 1.2 液体静力学 1.2.2 静压力基本方程式 0 绝对压力 大气压pa 绝对压力 相对压力（真空度） 相对压力（表压力） p>pa P<Pa 绝对真空 p 图1-4 绝对压力、相对压力和真空度
■静压力对固体壁面的作用力 液体和固体壁面接触时，固体壁面将受到液体静 压力的作用 ■当固体壁面为平面时，液体压力在该平面的总作 用力F=pA,方向垂直于该平面。 ■当固体壁面为曲面时，液体压力在曲面某方向上 的总作用力F=pAx,Ax为曲面在该方向的投 影面积
液体和固体壁面接触时，固体壁面将受到液体静 压力的作用 n 当固体壁面为平面时，液体压力在该平面的总作 用力 F = p A ，方向垂直于该平面。 n 当固体壁面为曲面时，液体压力在曲面某方向上 的总作用力 F = p Ax ， Ax 为曲面在该方向的投 影面积。 n 静压力对固体壁面的作用力
