液压执行元件 ■液压执行元件是将液压能转换成机械能 的能量转换装置。它驱动执行机构作直 线往复运动或旋转（摆动）运动，输出 作用力与速度或转矩与转速。 ■按运动形式分，液压执行元件有旋转式 和直线往复式两类
液压执行元件 n 液压执行元件是将液压能转换成机械能 的能量转换装置。它驱动执行机构作直 线往复运动或旋转（摆动）运动，输出 作用力与速度或转矩与转速。 n 按运动形式分，液压执行元件有旋转式 和直线往复式两类
第章液压执行元件 3.1旋转运动执行元件 3.1.1旋转液压马达 工作原理 当高压油经配油盘上的进油窗口进入进油区的各柱塞 孔内时，将进油区的各柱塞往缸外项出压在斜盘上。，斜盘 对柱塞的反作用力可分解为两个分力，轴向分力F,与柱塞 端部的液压作用力平衡，垂直分力F对缸体产生转矩，驱 动传动轴5转动。 B-8 A一 压力油 回油
n 工作原理 当高压油经配油盘上的进油窗口进入进油区的各柱塞 孔内时，将进油区的各柱塞往缸外顶出压在斜盘上。斜盘 对柱塞的反作用力F可分解为两个分力，轴向分力Fx与柱塞 端部的液压作用力平衡，垂直分力Fy对缸体产生转矩，驱 动传动轴5转动。 第3章 液压执行元件 3.1 旋转运动执行元件 3.1.1 旋转液压马达

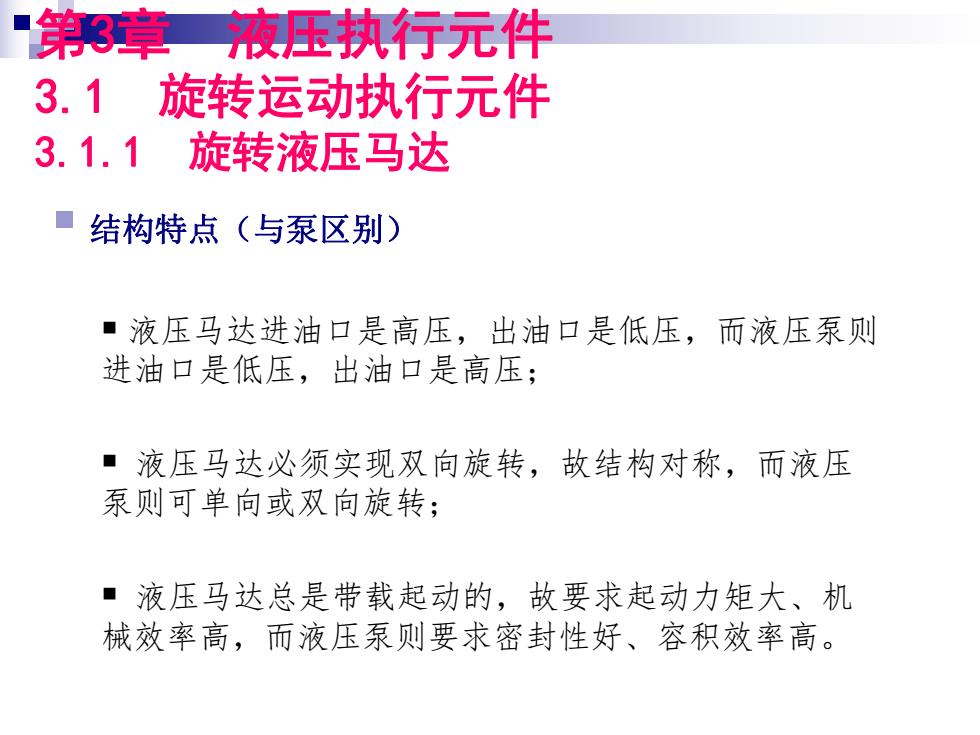

"第桃3章液压执行元件 3.1旋转运动执行元件 3.1.1 旋转液压马达 ■结构特点（与泵区别) ■液压马达进油口是高压，出油口是低压，而液压泵则 进油口是低压，出油口是高压； ·液压马达必须实现双向旋转，故结构对称，而液压 泵则可单向或双向旋转； ■液压马达总是带载起动的，故要求起动力矩大、机 械效率高，而液压泵则要求密封性好、容积效率高
第3章 液压执行元件 3.1 旋转运动执行元件 3.1.1 旋转液压马达 § 结构特点（与泵区别） § 液压马达进油口是高压，出油口是低压，而液压泵则 进油口是低压，出油口是高压； § 液压马达必须实现双向旋转，故结构对称，而液压 泵则可单向或双向旋转； § 液压马达总是带载起动的，故要求起动力矩大、机 械效率高，而液压泵则要求密封性好、容积效率高
"第头章液压执行元件 3.1旋转运动执行元件 3.1.1 旋转液压马达 主要性能参数 1)压力 液压马达的压力是指其工作时进口处的压力。 (1)工作压力p液压马达工作时进口处的实际运行 压力，其值取决于负载。 (2)额定压力Pn液压马达在正常工作条件下，根据 试验标准规定，允许连续运行的最高压力
第3章 液压执行元件 3.1 旋转运动执行元件 3.1.1 旋转液压马达 § 主要性能参数 1) 压力 液压马达的压力是指其工作时进口处的压力。 (1) 工作压力p 液压马达工作时进口处的实际运行 压力，其值取决于负载。 (2) 额定压力pn 液压马达在正常工作条件下，根据 试验标准规定，允许连续运行的最高压力
