局部视图的画法与标注举例 B
局部视图的画法与标注举例 A B B A
>1.4斜视图 问题：当物体的表面与投影面成倾斜位置时，其投影不 反映实形。 解决方法： ★增设一个与倾斜表面平 行的辅助投影面。 ★将倾斜部分向辅助投影 面投射。 斜视图是物体向不平行于 基本投影面的平面投射所得的 视图
问题：当物体的表面与投影面成倾斜位置时，其投影不 反映实形。 ★ 增设一个与倾斜表面平 行的辅助投影面。 解决方法： ★ 将倾斜部分向辅助投影 面投射。 V A 斜视图是物体向不平行于 基本投影面的平面投射所得的 视图。 ➢1.4 斜视图
斜视图的画法 画斜视图的注意事项： 。斜视图通常按向视图的配置形式配置。 ·允许将斜视图旋转配置，但需在斜视图上方注明。 ·斜视图一般表达局部结构，投影范围用波浪线
A A 斜视图的画法 画斜视图的注意事项： • 斜视图通常按向视图的配置形式配置。 • 允许将斜视图旋转配置，但需在斜视图上方注明。 A • 斜视图一般表达局部结构，投影范围用波浪线
注意事项图例： 斜视图必须标注。 斜视图通常按向视图的 配置形式配置并标注，必要 时允许将斜视图旋转配置。 表示该视图名称的大写 拉丁字母应靠近旋转符号的 箭头端。 也允许将旋转符号角度 1A30° 标注在字母之后。 允许图形旋转的角度超 过90°
斜视图通常按向视图的 配置形式配置并标注，必要 时允许将斜视图旋转配置。 表示该视图名称的大写 拉丁字母应靠近旋转符号的 箭头端。 也允许将旋转符号角度 标注在字母之后。 允许图形旋转的角度超 过９０° 。 注意事项图例： 斜视图必须标注

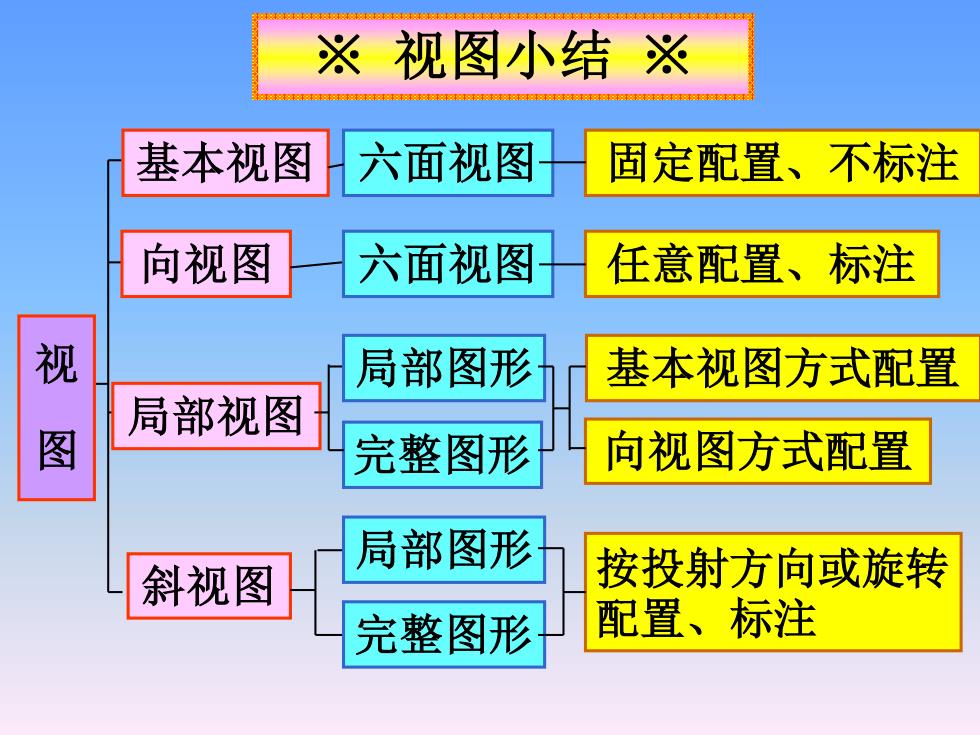

※视图小结必 基本视图 六面视图 固定配置、不标注 向视图 六面视图 任意配置、标注 视 局部图形 基本视图方式配置 局部视图 图 完整图形 向视图方式配置 局部图形 斜视图 按投射方向或旋转 完整图形 配置、标注
※ 视图小结 ※ 基本视图 向视图 局部视图 斜视图 六面视图 六面视图 局部图形 完整图形 局部图形 完整图形 固定配置、不标注 任意配置、标注 基本视图方式配置 向视图方式配置 按投射方向或旋转 配置、标注 视 图
