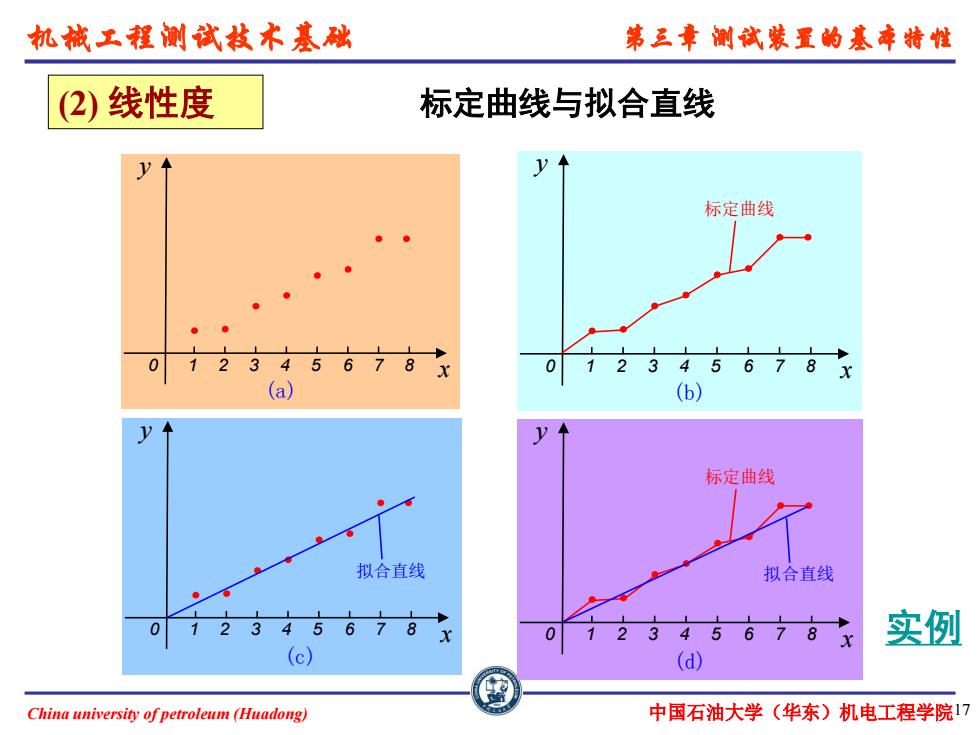

机械工程测试枝术基础 第三章削试装置的基牵特性 (2)线性度 标定曲线与拟合直线 标定曲线 0 12345678x 72345678x (a) (b) 标定曲线 拟合直线 拟合直线 0 1 2345 678 X 12345678 实例 (c) (d) China university ofpetroleum (Huadong) 中国石油大学（华东）机电工程学院17
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 17 (2) 线性度 标定曲线与拟合直线 0 y x ．．．．．．．． 1 2 3 4 5 6 7 8 (a) 0 y x ．．．．．．．． 1 2 3 4 5 6 7 8 标定曲线 (b) 0 y x ．．．．．．．． 1 2 3 4 5 6 7 8 (c) 拟合直线 拟合直线 0 y x ．．．．．．．． 1 2 3 4 5 6 7 8 标定曲线 (d) 实例

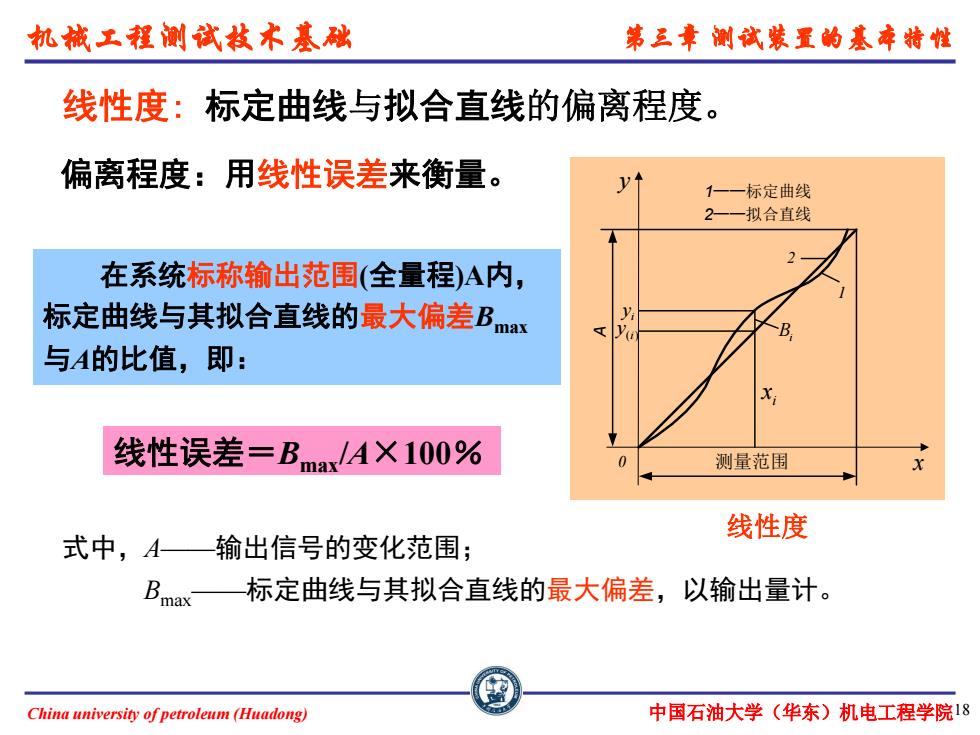

机械工程测试枝术基础 第三章削就装置的基牵特性 线性度：标定曲线与拟合直线的偏离程度。 偏离程度：用线性误差来衡量。 1一一标定曲线 2一一拟合直线 2 在系统标称输出范围（全量程）A内， 标定曲线与其拟合直线的最大偏差Bmax 与A的比值，即： 线性误差=Bmax/AX100% 测量范围 线性度 式中，A—输出信号的变化范围； B max 标定曲线与其拟合直线的最大偏差，以输出量计。 China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院18
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 18 偏离程度：用线性误差来衡量。 在系统标称输出范围(全量程)A内， 标定曲线与其拟合直线的最大偏差Bmax 与A的比值，即： 线性误差＝Bmax/A×100％ 式中，A——输出信号的变化范围； Bmax——标定曲线与其拟合直线的最大偏差，以输出量计。 线性度 i x 0 A 测量范围 i y Bi 2 1 x y (i) y 1——标定曲线 2——拟合直线 线性度: 标定曲线与拟合直线的偏离程度

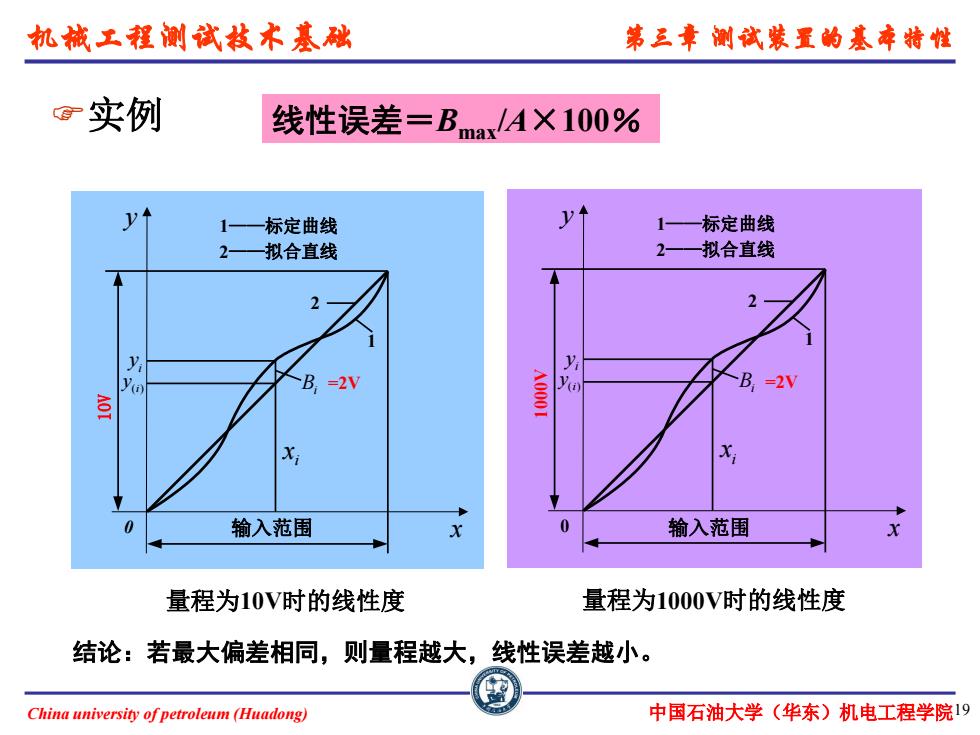

机械工程测试枝术基础 第三章测试装置的基牵特性 g实例 线性误差=BmaxAX100% 1 标定曲线 1 标定曲线 2 拟合直线 2 拟合直线 2 2 B.=2V A000 B.=2V X 输入范围 输入范围 量程为10V时的线性度 量程为1000V时的线性度 结论：若最大偏差相同，则量程越大，线性误差越小。 China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院19
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 19 量程为10V时的线性度 量程为1000V时的线性度 i x 0 10V 输入范围 (i) y i y Bi 2 1 x y 1——标定曲线 2——拟合直线 =2V i x 0 1000V 输入范围 (i) y i y Bi 2 1 x y 1——标定曲线 2——拟合直线 =2V 线性误差＝Bmax 实例 /A×100％ 结论：若最大偏差相同，则量程越大，线性误差越小

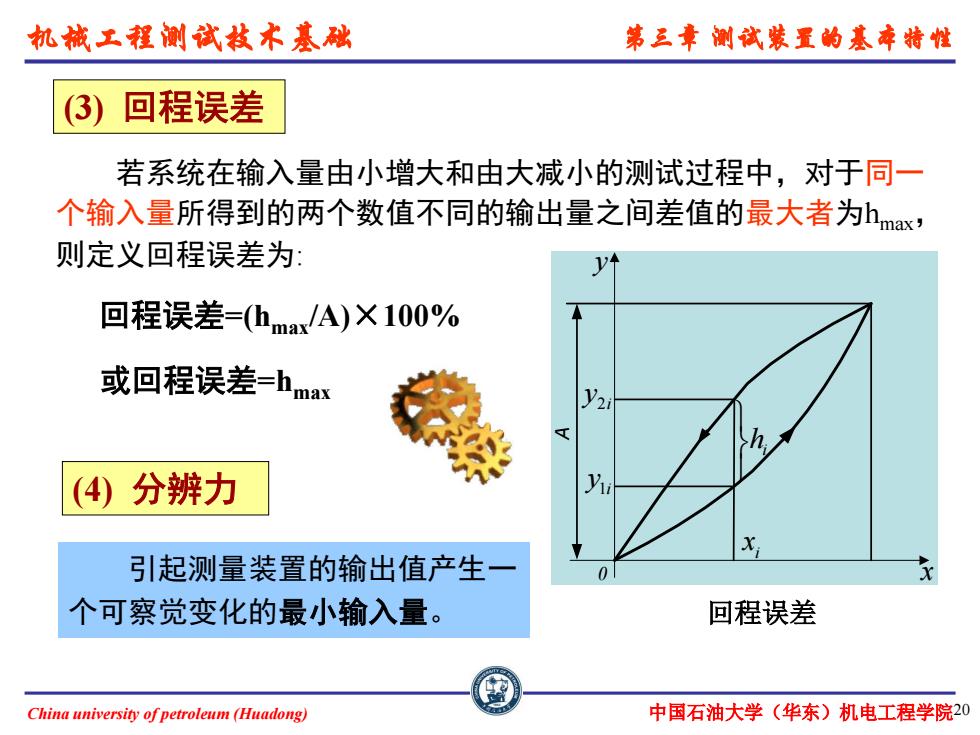

机械工程测试枝术基础 第三章削试装置的基车特性 (3)回程误差 若系统在输入量由小增大和由大减小的测试过程中，对于同一 个输入量所得到的两个数值不同的输出量之间差值的最大者为hmax, 则定义回程误差为： 回程误差=(hmax/A)X100% 或回程误差=hmax (4)分辨力 引起测量装置的输出值产生一 个可察觉变化的最小输入量。 回程误差 China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院20
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 20 (3) 回程误差 0 A x y i x i y2 i y1 i h 回程误差 若系统在输入量由小增大和由大减小的测试过程中，对于同一 个输入量所得到的两个数值不同的输出量之间差值的最大者为hmax， 则定义回程误差为: 回程误差=(hmax/A)×100% (4) 分辨力 引起测量装置的输出值产生一 个可察觉变化的最小输入量。 或回程误差=hmax
机械工程测试枝术基础 第三章测试装置的基库特性 (⑤)零点漂移和灵敏度漂移 零点漂移：测量装置的输出零点 测试装置的漂移 偏离原始零点的距离。 灵敏度漂移：由于材料性质的 变化所引起的输入和输出关系 灵敏度漂移 (斜率)的变化。 总误差 总误差：零点漂移与灵敏度 漂移之和。 零点漂移 China university ofpetroleum (Huadong) 中国石油大学（华东）机电工程学院2
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 21 (5) 零点漂移和灵敏度漂移 ▲ 0 x y i x 零点漂移 总误差 灵敏度漂移 零点漂移：测量装置的输出零点 测试装置的漂移 偏离原始零点的距离。 灵敏度漂移：由于材料性质的 变化所引起的输入和输出关系 （斜率）的变化。 总误差：零点漂移与灵敏度 漂移之和
