导航 课堂·重难突破 无线电波的发射 重难归纳 1.有效发射电磁波的条件。 要有效地向外发射电磁波，振荡电路必须具有以下两个特点。 ()要有足够高的振荡频率。频率越高，振荡电路发射电磁 波的本领越大。如果是低频信号，要用高频信号运载才能将 其更有效地发射出去
导航 一 无线电波的发射 重难归纳 1.有效发射电磁波的条件。 要有效地向外发射电磁波,振荡电路必须具有以下两个特点。 (1)要有足够高的振荡频率。频率越高,振荡电路发射电磁 波的本领越大。如果是低频信号,要用高频信号运载才能将 其更有效地发射出去。 课堂·重难突破

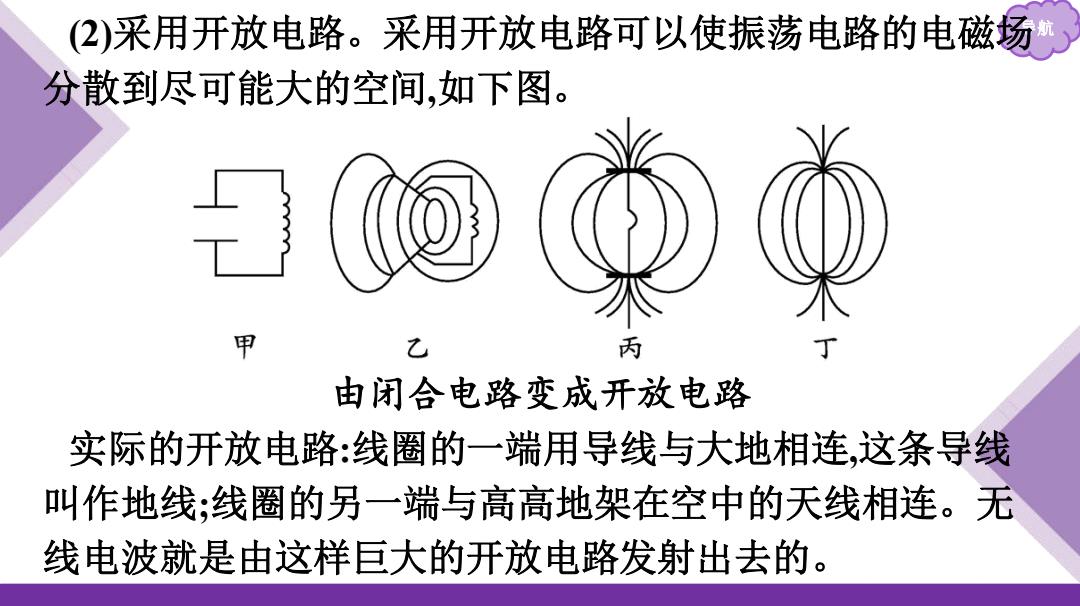

(2)采用开放电路。采用开放电路可以使振荡电路的电磁场 分散到尽可能大的空间，如下图。 甲 乙 丙 由闭合电路变成开放电路 实际的开放电路：线圈的一端用导线与大地相连，这条导线 叫作地线；线圈的另一端与高高地架在空中的天线相连。无 线电波就是由这样巨大的开放电路发射出去的
导航 (2)采用开放电路。采用开放电路可以使振荡电路的电磁场 分散到尽可能大的空间,如下图。 由闭合电路变成开放电路 实际的开放电路:线圈的一端用导线与大地相连,这条导线 叫作地线;线圈的另一端与高高地架在空中的天线相连。无 线电波就是由这样巨大的开放电路发射出去的
2.调制。 )调制：在电磁波的发射过程中，使电磁波随各种信号而改 变的技术。 (2)调制的分类。 ①调幅：使高频电磁波的振幅随信号的强弱而改变的调制技 术，如图所示。 甲：声音信号的波形
导航 2.调制。 (1)调制:在电磁波的发射过程中,使电磁波随各种信号而改 变的技术。 (2)调制的分类。 ①调幅:使高频电磁波的振幅随信号的强弱而改变的调制技 术,如图所示。 甲:声音信号的波形
乙：高频等幅振荡电流的波形。 导航 丙：经过调幅的高频振荡电流的波形
乙 导航 :高频等幅振荡电流的波形。 丙:经过调幅的高频振荡电流的波形

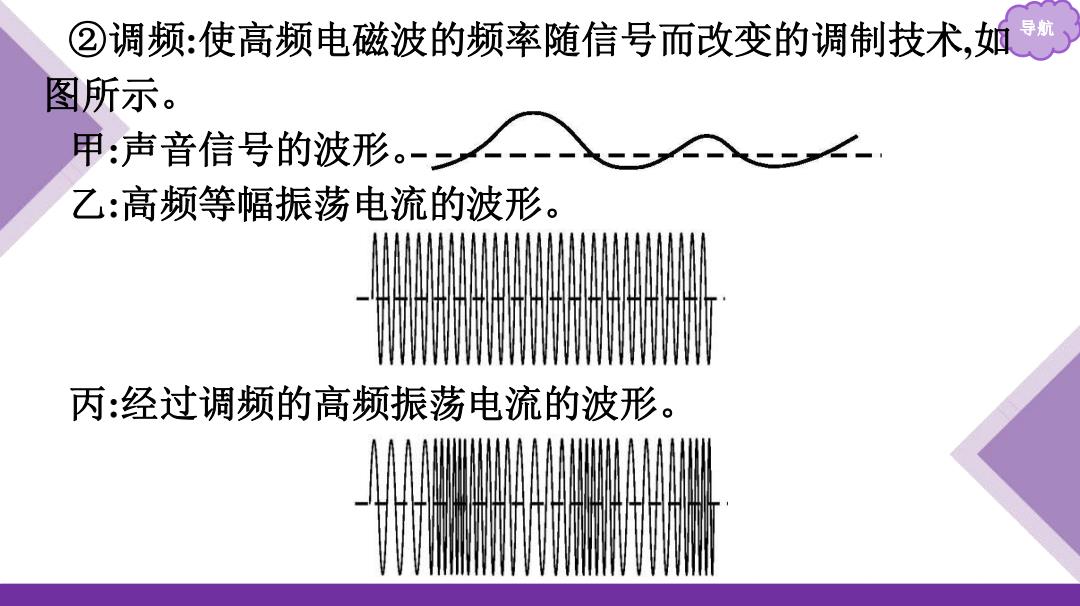

②调频：使高频电磁波的频率随信号而改变的调制技术，如 导航 图所示。 甲：声音信号的波形。- 乙：高频等幅振荡电流的波形 丙：经过调频的高频振荡电流的波形
②调频 导航 :使高频电磁波的频率随信号而改变的调制技术,如 图所示。 甲:声音信号的波形。 乙:高频等幅振荡电流的波形。 丙:经过调频的高频振荡电流的波形
