门电路的概念： 实现基本和常用逻辑运算的电子电路，叫逻辑 门电路。实现与运算的叫与门，实现或运算的叫或 门，实现非运算的叫非门，也叫做反相器，等等。 分立元件门电路和集成门电路： 分立元件门电路：用分立的元件和导线连接起 来构成的门电路。简单、经济、功耗低，负载差。 集成门电路：把构成门电路的元器件和连线都 制作在一块半导体芯片上，再封装起来，便构成 了 集成门电路。现在使用最多的是CMOS和TTL集成门 电路
6 门电路的概念： 实现基本和常用逻辑运算的电子电路，叫逻辑 门电路。实现与运算的叫与门，实现或运算的叫或 门，实现非运算的叫非门，也叫做反相器，等等。 分立元件门电路和集成门电路: 分立元件门电路：用分立的元件和导线连接起 来构成的门电路。简单、经济、功耗低，负载差。 集成门电路：把构成门电路的元器件和连线都 制作在一块半导体芯片上，再封装起来，便构成了 集成门电路。现在使用最多的是CMOS和TTL集成门 电路
关于高低电平的概念及状态赋值 1.关于高低电平的概念 电位指绝对电压的大小；电平指一定的电压范 围。 高电平和低电平：在数字电路中分别表示两 段电压范围。 例：上面二极管与门电路中规定高电平为 ≥3V,低电平≤0.7V。 又如，TTL电路中，通常规定高电平的额定 值为3V,但从2V到5V都算高电平；低电平的额定值为 0.3V,但从0V到0.8V都算作低电平
7 关于高低电平的概念及状态赋值 电位指绝对电压的大小；电平指一定的电压范 围。 高电平和低电平：在数字电路中分别表示两 段电压范围。 例：上面二极管与门电路中规定高电平为 ≥3V，低电平≤0.7V。 又如，TTL电路中，通常规定高电平的额定 值为3V，但从2V到5V都算高电平；低电平的额定值为 0.3V，但从0V到0.8V都算作低电平。 1. 关于高低电平的概念
2.逻辑状态赋值 在数字电路中，用逻辑0和逻辑1分别表示输入、 输出高电平和低电平的过程称为逻辑赋值。 经过逻辑赋值之后可以得到逻辑电路的真值表， 便于进行逻辑分析。 8
8 2.逻辑状态赋值 在数字电路中，用逻辑0和逻辑1分别表示输入、 输出高电平和低电平的过程称为逻辑赋值。 经过逻辑赋值之后可以得到逻辑电路的真值表， 便于进行逻辑分析

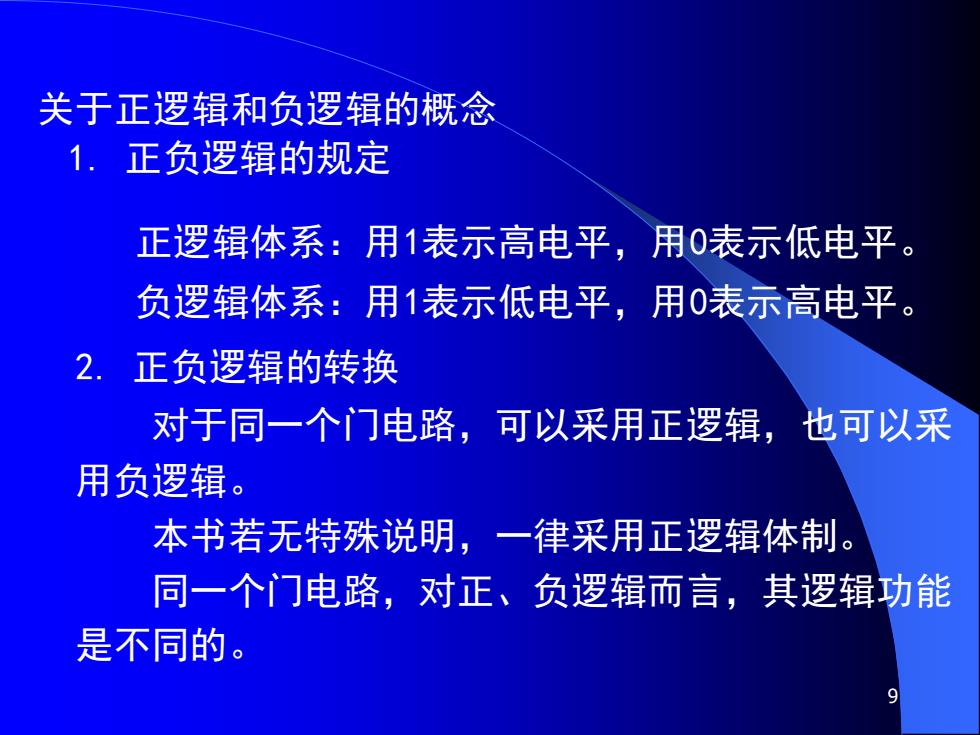

关于正逻辑和负逻辑的概念 1.正负逻辑的规定 正逻辑体系：用1表示高电平，用0表示低电平。 负逻辑体系：用1表示低电平，用0表示高电平。 2.正负逻辑的转换 对于同一个门电路，可以采用正逻辑，也可以采 用负逻辑。 本书若无特殊说明，一律采用正逻辑体制。 同一个门电路，对正、负逻辑而言，其逻辑功能 是不同的。 9
9 关于正逻辑和负逻辑的概念 正逻辑体系：用1表示高电平，用0表示低电平。 负逻辑体系：用1表示低电平，用0表示高电平。 1. 正负逻辑的规定 2. 正负逻辑的转换 对于同一个门电路，可以采用正逻辑，也可以采 用负逻辑。 本书若无特殊说明，一律采用正逻辑体制。 同一个门电路，对正、负逻辑而言，其逻辑功能 是不同的

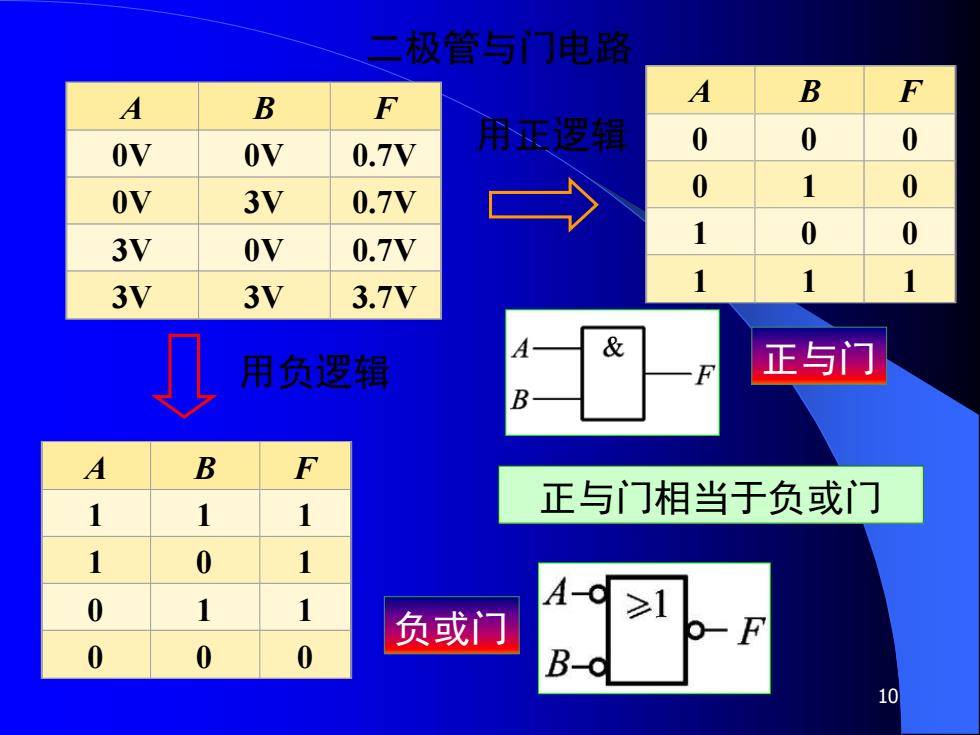

二极管与门电路 F A B F A B 0V 0V 0.7V 用正逻辑 0 0 0 ov 3V 0 0 0.7V 0 3V ov 0.7V 1 0 3V 1 3V 3.7V 1 A & 用负逻辑 F 正与门 B A B 正与门相当于负或门 0 1 0 1 1 负或门 0 0 0 B 10
10 A B F 0V 0V 0.7V 0V 3V 0.7V 3V 0V 0.7V 3V 3V 3.7V 正与门相当于负或门 二极管与门电路 用正逻辑 A B F 0 0 0 0 1 0 1 0 0 1 1 1 用负逻辑 正与门 负或门 A B F 1 1 1 1 0 1 0 1 1 0 0 0
