光性超职出技术学院 Karamay Vocational Technical College 构造地质学 3. 断裂变形 (1)断裂变形的概念 外力达到或超过受力物体的强度极 限，物体的内聚力遭到破坏而产生破裂， 叫做断裂变形。 (2)断裂变形的特点 应力与应变呈非线性关系，受力物 体失去连续性。 在应力一应变图上，D点即为岩石的 强度极限点，对应该点的应力值s为强 图1韧性材料拉伸时的应力应变曲线 度极限，过D点后，应力下降较快，岩石 0。一比例极限，Oy一弹性极限，一屈服极 产生破裂，失去连续完整性。 限，OB一强度极限
构造地质学 3. 断裂变形 (1) 断裂变形的概念 外力达到或超过受力物体的强度极 限，物体的内聚力遭到破坏而产生破裂， 叫做断裂变形。 (2) 断裂变形的特点 应力与应变呈非线性关系，受力物 体失去连续性。 在应力－应变图上，D点即为岩石的 强度极限点，对应该点的应力值sD为强 度极限，过D点后，应力下降较快，岩石 产生破裂，失去连续完整性。 图1 韧性材料拉伸时的应力应变曲线

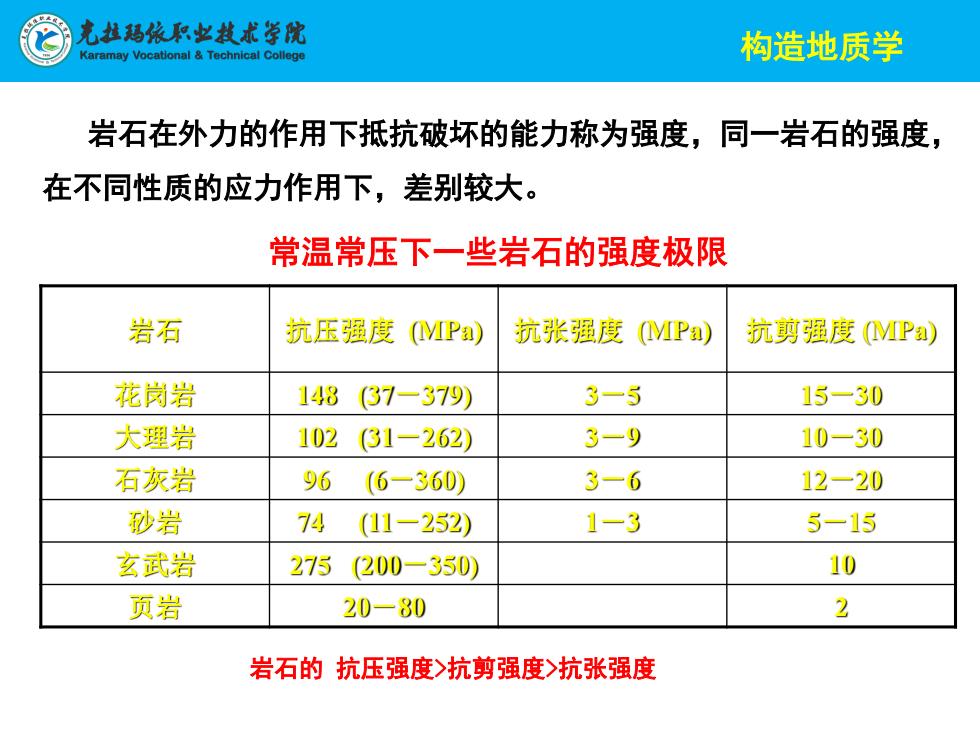

完丛超旅职出技术学恍 aramay Vocational Technical College 构造地质学 岩石在外力的作用下抵抗破坏的能力称为强度，同一岩石的强度， 在不同性质的应力作用下，差别较大。 常温常压下一些岩石的强度极限 岩石 抗压强度MPa) 抗张强度(IP 抗剪强度MPa) 花岗岩 14837-379) 3-5 15-30 大理岩 10231-262) 3-9 10-30 石灰岩 96 (6-360) 3一6 12-20 砂岩 74 (11-252) 1-3 5-15 玄武岩 275(200一350) 10 页岩 20=80 2 岩石的抗压强度>抗剪强度>抗张强度
构造地质学 岩石在外力的作用下抵抗破坏的能力称为强度，同一岩石的强度， 在不同性质的应力作用下，差别较大。 常温常压下一些岩石的强度极限 岩石 抗压强度 (MPa) 抗张强度 (MPa) 抗剪强度 (MPa) 花岗岩 148 (37－379) 3－5 15－30 大理岩 102 (31－262) 3－9 10－30 石灰岩 96 (6－360) 3－6 12－20 砂岩 74 (11－252) 1－3 5－15 玄武岩 275 (200－350) 10 页岩 20－80 2 岩石的 抗压强度>抗剪强度>抗张强度
