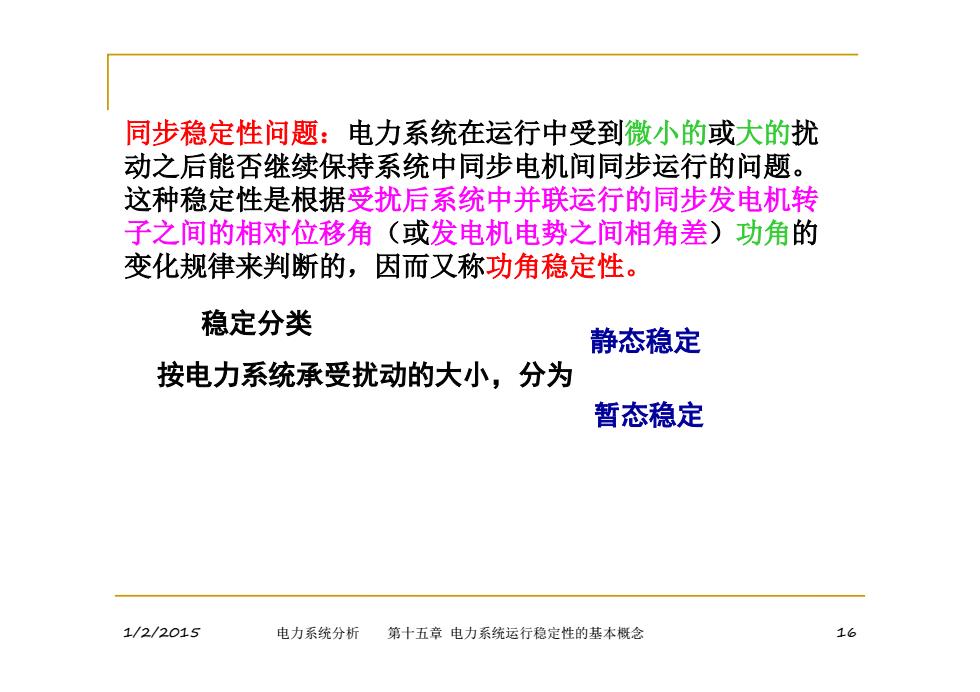

同步稳定性问题：电力系统在运行中受到微小的或大的扰 动之后能否继续保持系统中同步电机间同步运行的问题。 这种稳定性是根据受扰后系统中并联运行的同步发电机转 子之间的相对位移角（或发电机电势之间相角差）功角的 变化规律来判断的，因而又称功角稳定性。 稳定分类 静态稳定 按电力系统承受扰动的大小，分为 暂态稳定 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 16
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 16 同步稳定性问题：电力系统在运行中受到微小的或大的扰 动之后能否继续保持系统中同步电机间同步运行的问题。 这种稳定性是根据受扰后系统中并联运行的同步发电机转 子之间的相对位移角（或发电机电势之间相角差）功角的 变化规律来判断的，因而又称功角稳定性。 稳定分类 静态稳定 暂态稳定 按电力系统承受扰动的大小，分为

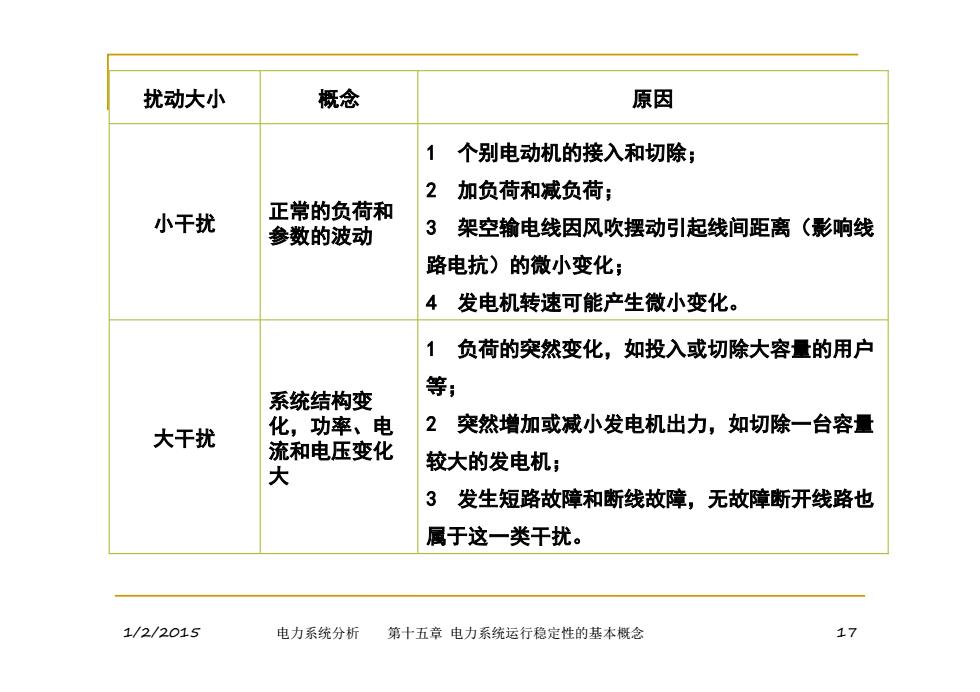

扰动大小 概念 原因 1 个别电动机的接入和切除； 2加负荷和减负荷 小干扰 正常的负荷和 参数的波动 3架空输电线因风吹摆动引起线间距离（影响线 路电抗)的微小变化； 4发电机转速可能产生微小变化。 1 负荷的突然变化，如投入或切除大容量的用户 系统结构变 等； 大干扰 化，功率、电 2突然增加或减小发电机出力，如切除一台容量 流和电压变化 大 较大的发电机： 3发生短路故障和断线故障，无故障断开线路也 属于这一类干扰。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 17
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 17 1 个别电动机的接入和切除； 2 加负荷和减负荷； 3 架空输电线因风吹摆动引起线间距离（影响线 路电抗）的微小变化； 4 发电机转速可能产生微小变化。 正常的负荷和 参数的波动 小干扰 1 负荷的突然变化，如投入或切除大容量的用户 等； 2 突然增加或减小发电机出力，如切除一台容量 较大的发电机； 3 发生短路故障和断线故障，无故障断开线路也 属于这一类干扰。 系统结构变 化，功率、电 流和电压变化 大 大干扰 扰动大小 概念 原因

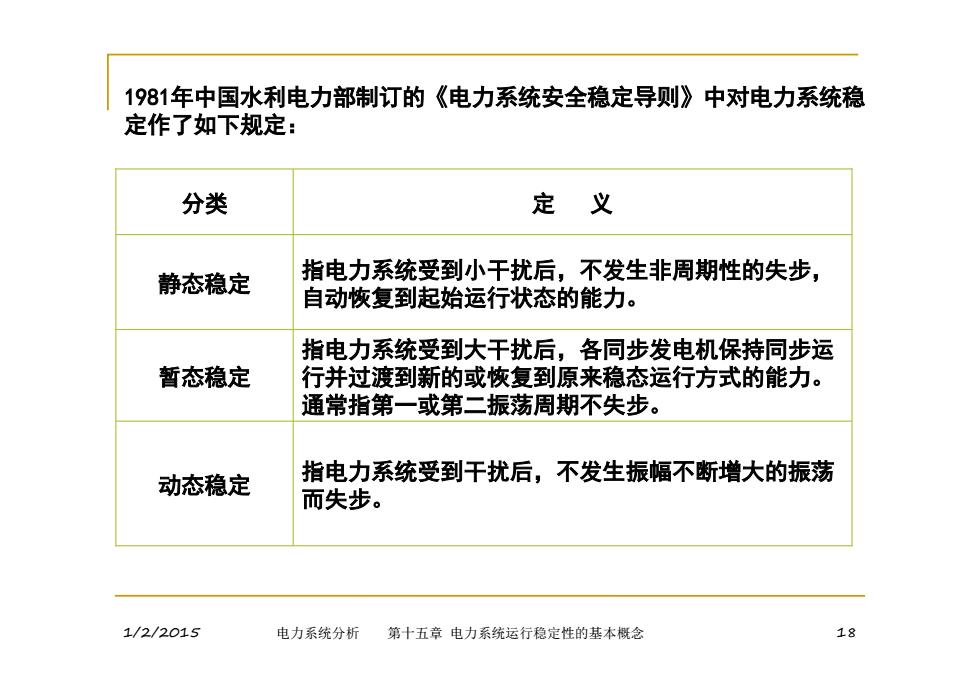

1981年中国水利电力部制订的《电力系统安全稳定导则》中对电力系统稳 定作了如下规定： 分类 定义 静态稳定 指电力系统受到小干扰后，不发生非周期性的失步， 自动恢复到起始运行状态的能力。 指电力系统受到大干扰后，各同步发电机保持同步运 暂态稳定 行并过渡到新的或恢复到原来稳态运行方式的能力。 通常指第一或第二振荡周期不失步。 动态稳定 指电力系统受到干扰后，不发生振幅不断增大的振荡 而失步。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 18
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 18 1981年中国水利电力部制订的《电力系统安全稳定导则》中对电力系统稳 定作了如下规定： 指电力系统受到小干扰后，不发生非周期性的失步， 自动恢复到起始运行状态的能力。 静态稳定 指电力系统受到大干扰后，各同步发电机保持同步运 行并过渡到新的或恢复到原来稳态运行方式的能力。 通常指第一或第二振荡周期不失步。 暂态稳定 指电力系统受到干扰后，不发生振幅不断增大的振荡 而失步。 动态稳定 分类 定 义
六、研究方法 小干扰：对系统行为特性影响与干扰地点和大小无关。在运 行点对特性曲线线性化，判别系统静态稳定或不稳定。 大干扰：结构变化对运行点有很大偏移，不能线性化—机 电暂态过程，判别暂态稳定，用数值方法求解。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 19
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 19 小干扰：对系统行为特性影响与干扰地点和大小无关。在运 行点对特性曲线线性化，判别系统静态稳定或不稳定。 六、研究方法 大干扰：结构变化对运行点有很大偏移，不能线性化——机 电暂态过程，判别暂态稳定，用数值方法求解
15-2功角的概念 电路分析 二功角特性 三 功角 四功角特性图 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 20
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 20 15-2 功角的概念 一 电路分析 二 功角特性 三 功角 四 功角特性图
