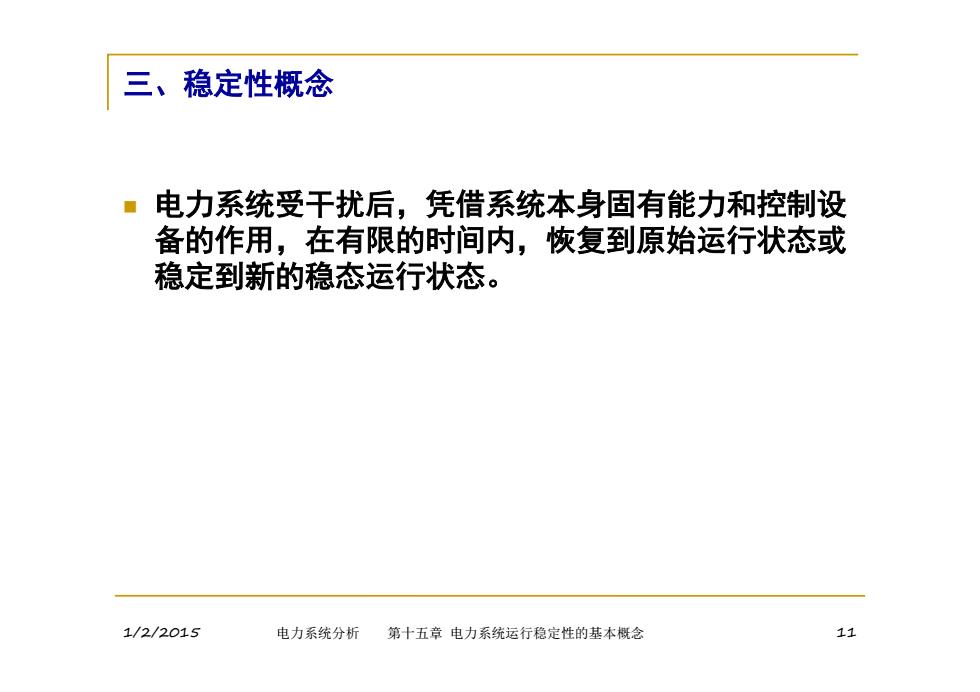

三、稳定性概念 ·电力系统受干扰后，凭借系统本身固有能力和控制设 备的作用，在有限的时间内，恢复到原始运行状态或 稳定到新的稳态运行状态。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 11
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 11 三、稳定性概念 电力系统受干扰后，凭借系统本身固有能力和控制设 备的作用，在有限的时间内，恢复到原始运行状态或 稳定到新的稳态运行状态

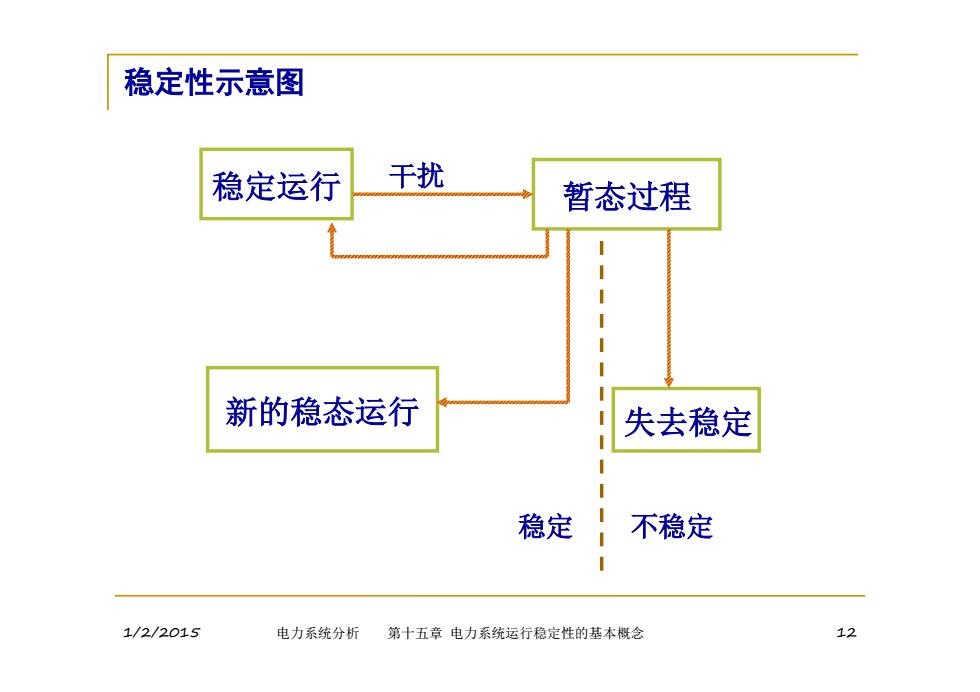

稳定性示意图 稳定运行 干扰 暂态过程 新的稳态运行 失去稳定 稳定 不稳定 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 12
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 12 稳定性示意图 稳定运行 暂态过程 新的稳态运行 失去稳定 干扰 稳定 不稳定

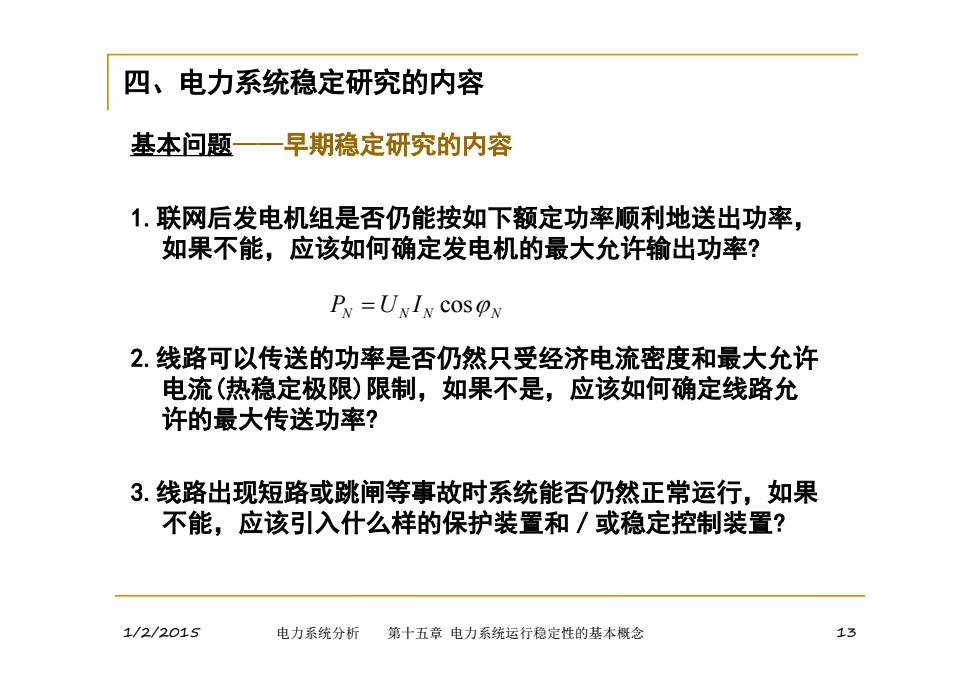

四、电力系统稳定研究的内容 基本问题一早期稳定研究的内容 1.联网后发电机组是否仍能按如下额定功率顺利地送出功率， 如果不能，应该如何确定发电机的最大允许输出功率？ PN=UNIN COSON 2.线路可以传送的功率是否仍然只受经济电流密度和最大允许 电流（热稳定极限）限制，如果不是，应该如何确定线路允 许的最大传送功率？ 3.线路出现短路或跳闸等事故时系统能否仍然正常运行，如果 不能，应该引入什么样的保护装置和/或稳定控制装置？ 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 13
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 13 基本问题——早期稳定研究的内容 1.联网后发电机组是否仍能按如下额定功率顺利地送出功率， 如果不能，应该如何确定发电机的最大允许输出功率? 2.线路可以传送的功率是否仍然只受经济电流密度和最大允许 电流(热稳定极限)限制，如果不是，应该如何确定线路允 许的最大传送功率? 3.线路出现短路或跳闸等事故时系统能否仍然正常运行，如果 不能，应该引入什么样的保护装置和／或稳定控制装置? N N N N P U I cos 四、电力系统稳定研究的内容

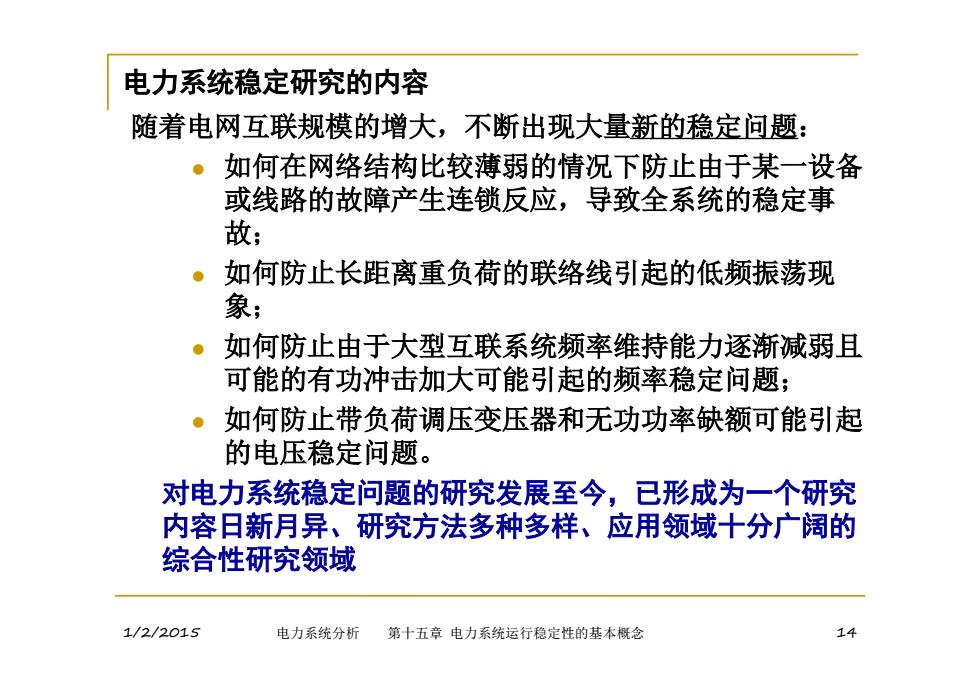

电力系统稳定研究的内容 随着电网互联规模的增大，不断出现大量新的稳定问题： 如何在网络结构比较薄弱的情况下防止由于某一设备 或线路的故障产生连锁反应，导致全系统的稳定事 故； 。如何防止长距离重负荷的联络线引起的低频振荡现 象； 如何防止由于大型互联系统频率维持能力逐渐减弱且 可能的有功冲击加大可能引起的频率稳定问题； ● 如何防止带负荷调压变压器和无功功率缺额可能引起 的电压稳定问题。 对电力系统稳定问题的研究发展至今，已形成为一个研究 内容日新月异、研究方法多种多样、应用领域十分广阔的 综合性研究领域 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 14
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 14 随着电网互联规模的增大，不断出现大量新的稳定问题： 如何在网络结构比较薄弱的情况下防止由于某一设备 或线路的故障产生连锁反应，导致全系统的稳定事 故； 如何防止长距离重负荷的联络线引起的低频振荡现 象； 如何防止由于大型互联系统频率维持能力逐渐减弱且 可能的有功冲击加大可能引起的频率稳定问题； 如何防止带负荷调压变压器和无功功率缺额可能引起 的电压稳定问题。 对电力系统稳定问题的研究发展至今，已形成为一个研究 内容日新月异、研究方法多种多样、应用领域十分广阔的 综合性研究领域 电力系统稳定研究的内容

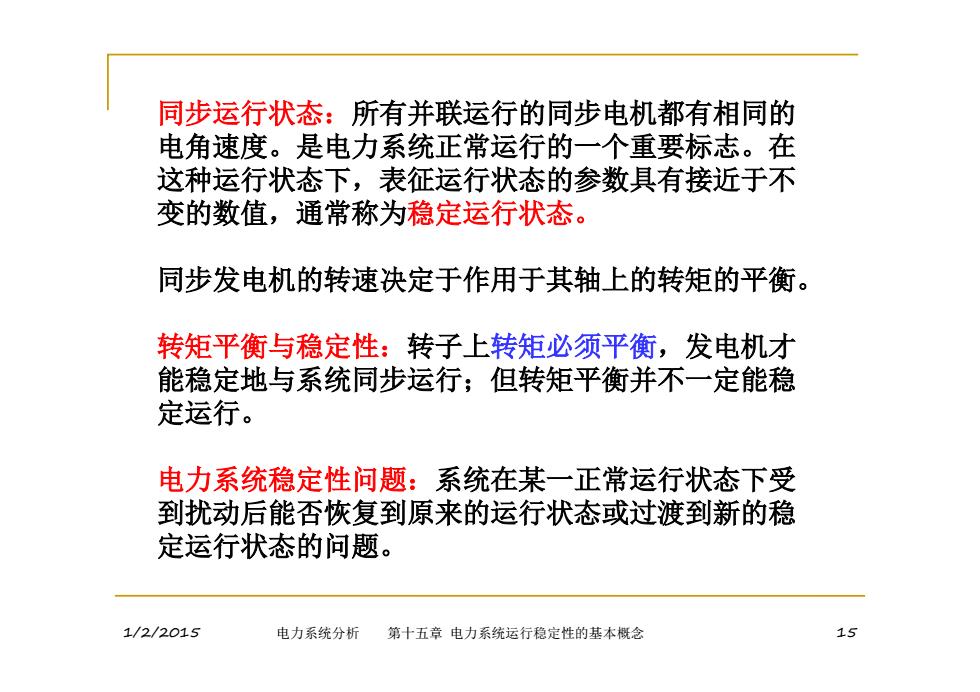

同步运行状态：所有并联运行的同步电机都有相同的 电角速度。是电力系统正常运行的一个重要标志。在 这种运行状态下，表征运行状态的参数具有接近于不 变的数值，通常称为稳定运行状态。 同步发电机的转速决定于作用于其轴上的转矩的平衡。 转矩平衡与稳定性：转子上转矩必须平衡，发电机才 能稳定地与系统同步运行；但转矩平衡并不一定能稳 定运行。 电力系统稳定性问题：系统在某一正常运行状态下受 到扰动后能否恢复到原来的运行状态或过渡到新的稳 定运行状态的问题。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 15
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 15 同步运行状态：所有并联运行的同步电机都有相同的 电角速度。是电力系统正常运行的一个重要标志。在 这种运行状态下，表征运行状态的参数具有接近于不 变的数值，通常称为稳定运行状态。 同步发电机的转速决定于作用于其轴上的转矩的平衡。 转矩平衡与稳定性：转子上转矩必须平衡，发电机才 能稳定地与系统同步运行；但转矩平衡并不一定能稳 定运行。 电力系统稳定性问题：系统在某一正常运行状态下受 到扰动后能否恢复到原来的运行状态或过渡到新的稳 定运行状态的问题
