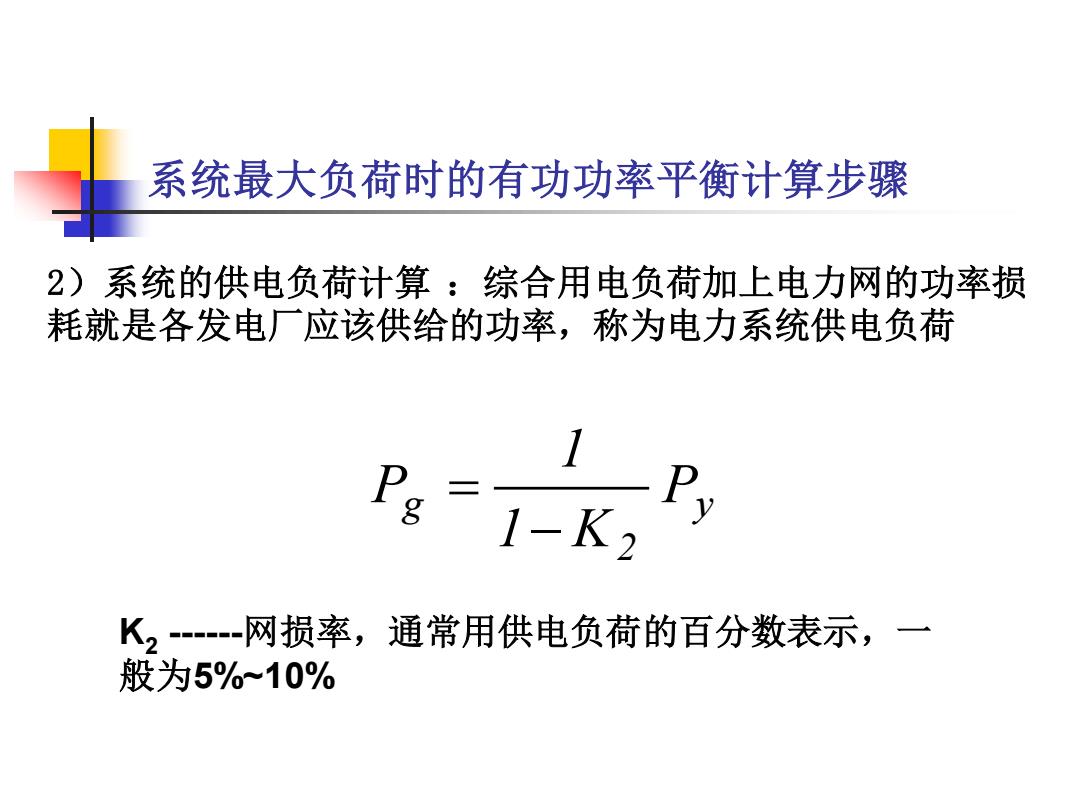

系统最大负荷时的有功功率平衡计算步骤 2)系统的供电负荷计算：综合用电负荷加上电力网的功率损 耗就是各发电厂应该供给的功率，称为电力系统供电负荷 Py P8=1-K2 K)-网损率，通常用供电负荷的百分数表示，一 般为5%一10%
系统最大负荷时的有功功率平衡计算步骤 2）系统的供电负荷计算 ：综合用电负荷加上电力网的功率损 耗就是各发电厂应该供给的功率，称为电力系统供电负荷 K2 ------网损率，通常用供电负荷的百分数表示，一 般为5%~10% y 2 g P 1 K 1 P − =
系统最大负荷时的有功功率平衡计算步骤 3)系统的发电负荷计算：供电负荷再加上发电厂的厂用电， 以及发电机电压的直配负荷就是发电机应发出的功率，称为电 力系统的发电负荷 Pe= 1-K3 (Pg +Pz) K3厂用电率通常用本厂发电负荷的百分数表示，一般热电厂为 10%15%,凝汽式电厂为8%10%，小型凝汽式电厂为5%从6%，大中型水电 厂0.1%0.5%，小型水电厂1.0%，核电厂4%5%： Pz-发电机电压直配负荷
系统最大负荷时的有功功率平衡计算步骤 3）系统的发电负荷计算 ：供电负荷再加上发电厂的厂用电， 以及发电机电压的直配负荷就是发电机应发出的功率，称为电 力系统的发电负荷 K3 ------厂用电率通常用本厂发电负荷的百分数表示，一般热电厂为 10%~15% ，凝汽式电厂为8%~10%，小型凝汽式电厂为5%从6%，大中型水电 厂0.1%~0.5%，小型水电厂1.0%，核电厂4%~5%； PZ ------发电机电压直配负荷 (P P ) 1 K 1 P g Z 3 f + − =

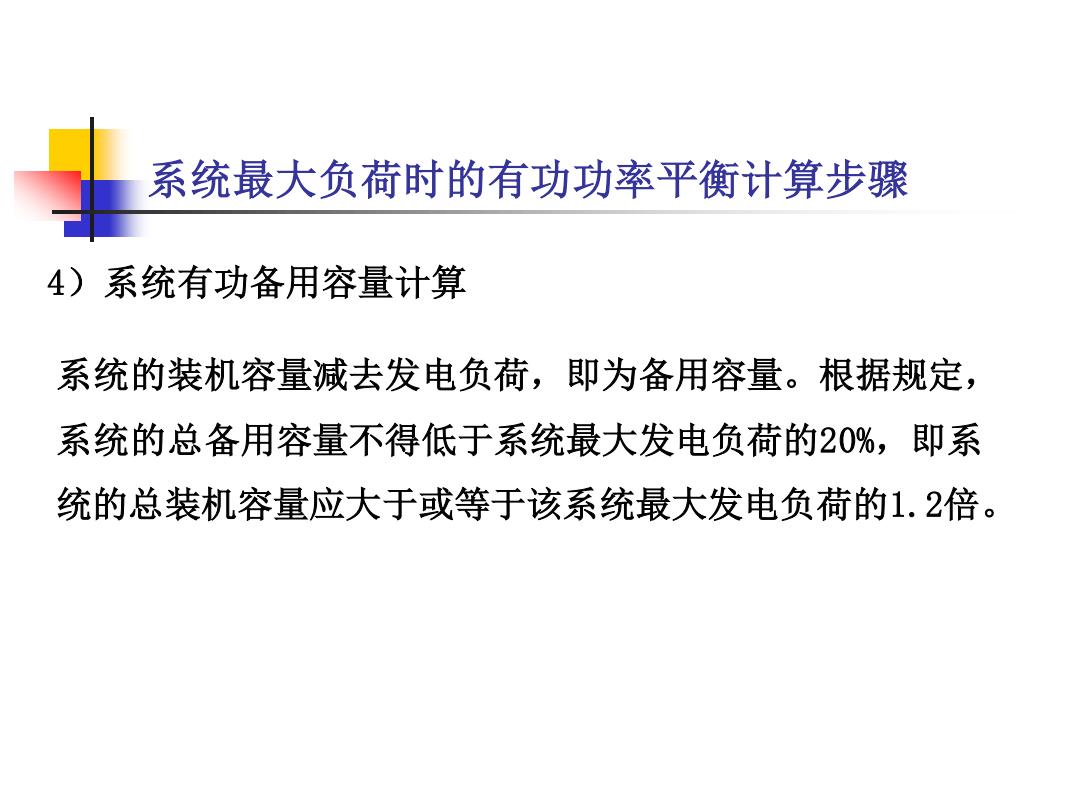

系统最大负荷时的有功功率平衡计算步骤 4)系统有功备用容量计算 系统的装机容量减去发电负荷，即为备用容量。根据规定， 系统的总备用容量不得低于系统最大发电负荷的20%，即系 统的总装机容量应大于或等于该系统最大发电负荷的1.2倍
系统最大负荷时的有功功率平衡计算步骤 4）系统有功备用容量计算 系统的装机容量减去发电负荷，即为备用容量。根据规定， 系统的总备用容量不得低于系统最大发电负荷的20%，即系 统的总装机容量应大于或等于该系统最大发电负荷的1.2倍

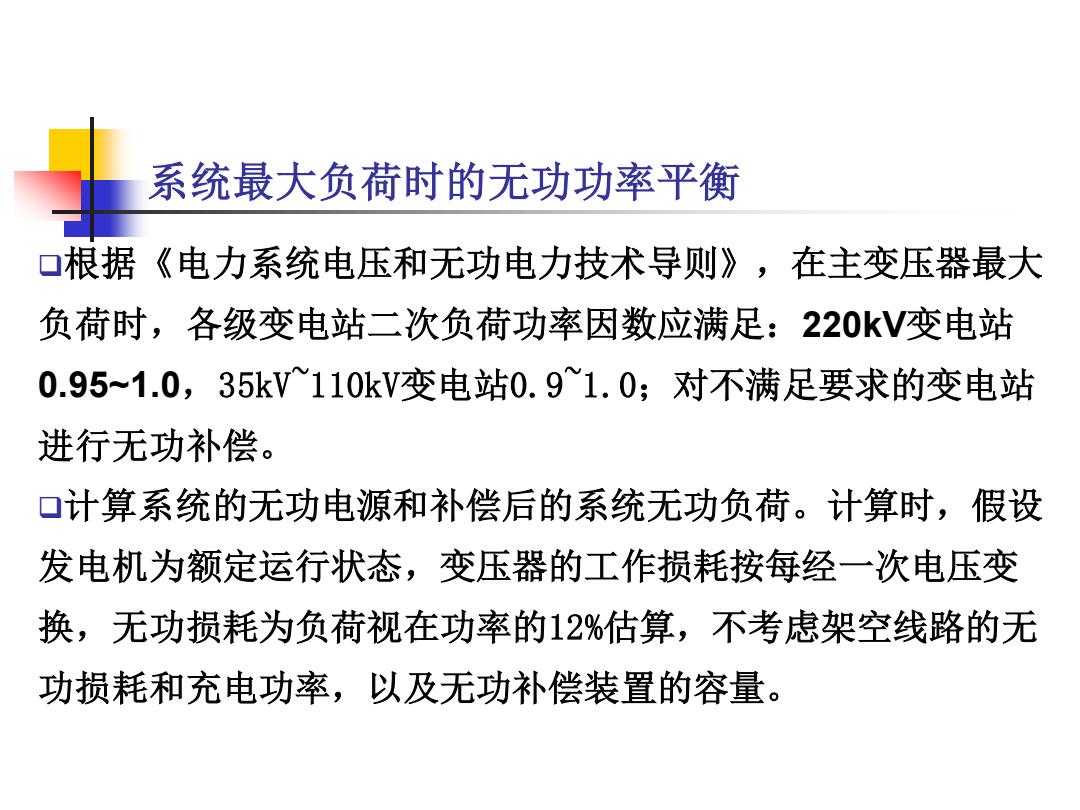

系统最大负荷时的无功功率平衡 口根据《电力系统电压和无功电力技术导则》，在主变压器最大 负荷时，各级变电站二次负荷功率因数应满足：220V变电站 0.95~1.0,35kV110kV变电站0.91.0；对不满足要求的变电站 进行无功补偿。 口计算系统的无功电源和补偿后的系统无功负荷。计算时，假设 发电机为额定运行状态，变压器的工作损耗按每经一次电压变 换，无功损耗为负荷视在功率的12%估算，不考虑架空线路的无 功损耗和充电功率，以及无功补偿装置的容量
系统最大负荷时的无功功率平衡 ❑根据《电力系统电压和无功电力技术导则》，在主变压器最大 负荷时，各级变电站二次负荷功率因数应满足：220kV变电站 0.95~1.0，35kV~110kV变电站0.9~1.0；对不满足要求的变电站 进行无功补偿。 ❑计算系统的无功电源和补偿后的系统无功负荷。计算时，假设 发电机为额定运行状态，变压器的工作损耗按每经一次电压变 换，无功损耗为负荷视在功率的12%估算，不考虑架空线路的无 功损耗和充电功率，以及无功补偿装置的容量
