参考资料 ■1、曹绳敏，电力系统课程设计及毕业设计参考资料， 电力出版社，1995年第一版 ■2、陈跃，电气工程专业毕业设计指南一电力系统分 册，中国水利水电出版社，2003年第一版 ■3、程浩忠，电力系统规划，中国电力出版社，2008 年第一版 ■4、电力工业部规划设计总院，电力系统设计手册， 1998年第一版
参考资料 ◼ 1、曹绳敏，电力系统课程设计及毕业设计参考资料， 电力出版社，1995年第一版 ◼ 2、陈跃，电气工程专业毕业设计指南—电力系统分 册，中国水利水电出版社，2003年第一版 ◼ 3、程浩忠，电力系统规划，中国电力出版社，2008 年第一版 ◼ 4、电力工业部规划设计总院，电力系统设计手册， 1998年第一版

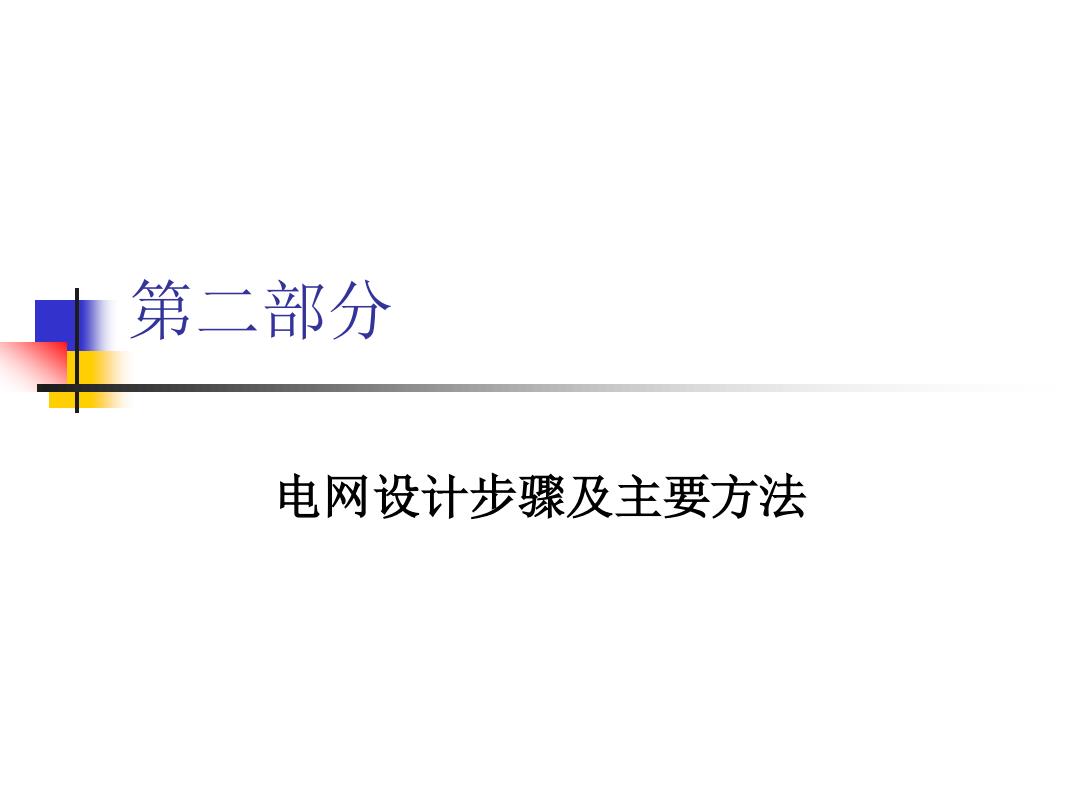

第二部分 电网设计步骤及主要方法
第二部分 电网设计步骤及主要方法
1、原始资料分析 包括：电网地理位置图；各电厂发电机的型号、单 机容量和台数；各变电站以及电厂发电机直配负荷 的最大与最小值（或以负荷曲线的形式给出）、功 率因数、额定电压、负荷的电压要求、供电可靠性 要求等。 ■分析：1)了解电源及负荷的性质和类型，明确各类 负荷的大小和性质，特别是一类和二类负荷所占的 比例，从而确定系统的规模，以及负荷对可靠性的 要求等。2)其次，初步确定电厂与各变电站之间的 距离，为进一步确定供电电压等级提供数据
1、原始资料分析 ◼ 包括：电网地理位置图；各电厂发电机的型号、单 机容量和台数；各变电站以及电厂发电机直配负荷 的最大与最小值（或以负荷曲线的形式给出）、功 率因数、额定电压、负荷的电压要求、供电可靠性 要求等 。 ◼ 分析：1）了解电源及负荷的性质和类型，明确各类 负荷的大小和性质，特别是一类和二类负荷所占的 比例，从而确定系统的规模，以及负荷对可靠性的 要求等。2）其次，初步确定电厂与各变电站之间的 距离，为进一步确定供电电压等级提供数据
2、功率平衡分析 ■目的：确定系统的有功备用容量是否满足要 求，以及系统的无功平衡情况。 根据规定，要求系统的总有功备用容量不低 于系统最大发电负荷的20%。 ■如果系统的有功备用不足，则需提出电源扩 建的方案，如在现有的电厂增加机组的台数 和容量等
2、功率平衡分析 ◼ 目的：确定系统的有功备用容量是否满足要 求，以及系统的无功平衡情况。 ◼ 根据规定，要求系统的总有功备用容量不低 于系统最大发电负荷的20%。 ◼ 如果系统的有功备用不足，则需提出电源扩 建的方案，如在现有的电厂增加机组的台数 和容量等

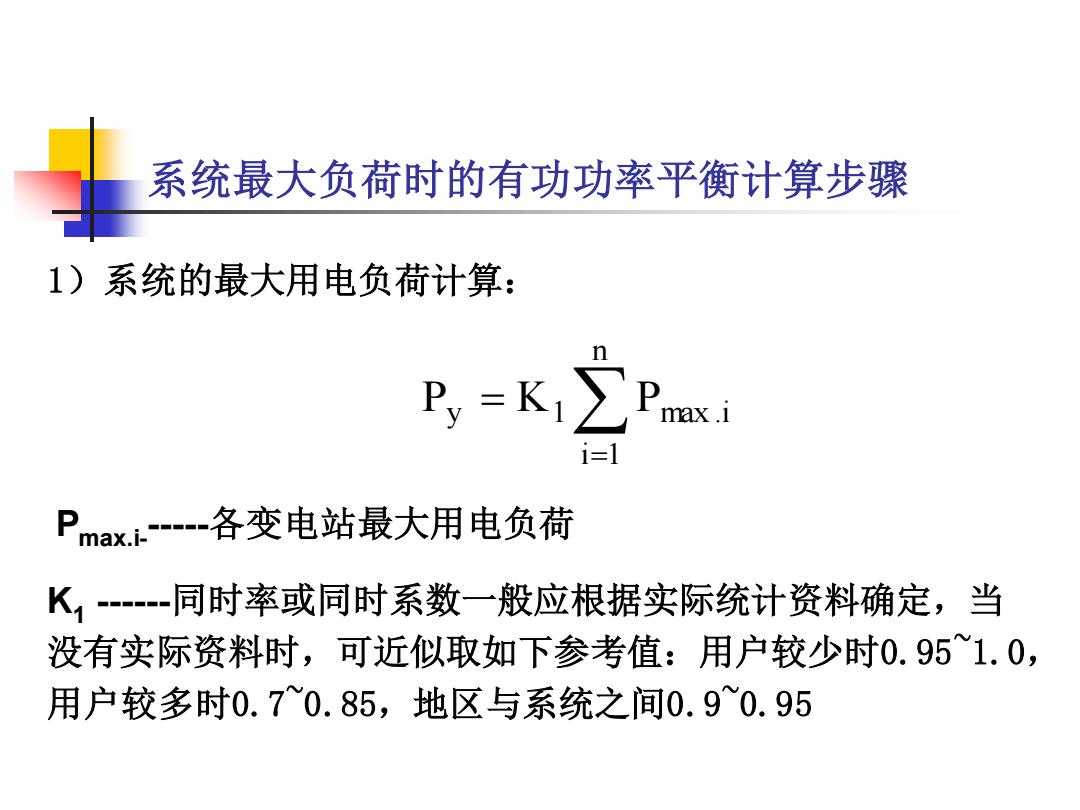

系统最大负荷时的有功功率平衡计算步骤 1)系统的最大用电负荷计算： P ”max-各变电站最大用电负荷 K1-同时率或同时系数一般应根据实际统计资料确定，当 没有实际资料时，可近似取如下参考值：用户较少时0.951.0， 用户较多时0.70.85，地区与系统之间0.90.95
系统最大负荷时的有功功率平衡计算步骤 1）系统的最大用电负荷计算： = = n i 1 Py K1 Pmax .i Pmax.i- -----各变电站最大用电负荷 K1 ------同时率或同时系数一般应根据实际统计资料确定，当 没有实际资料时，可近似取如下参考值：用户较少时0.95~1.0， 用户较多时0.7~0.85，地区与系统之间0.9~0.95
