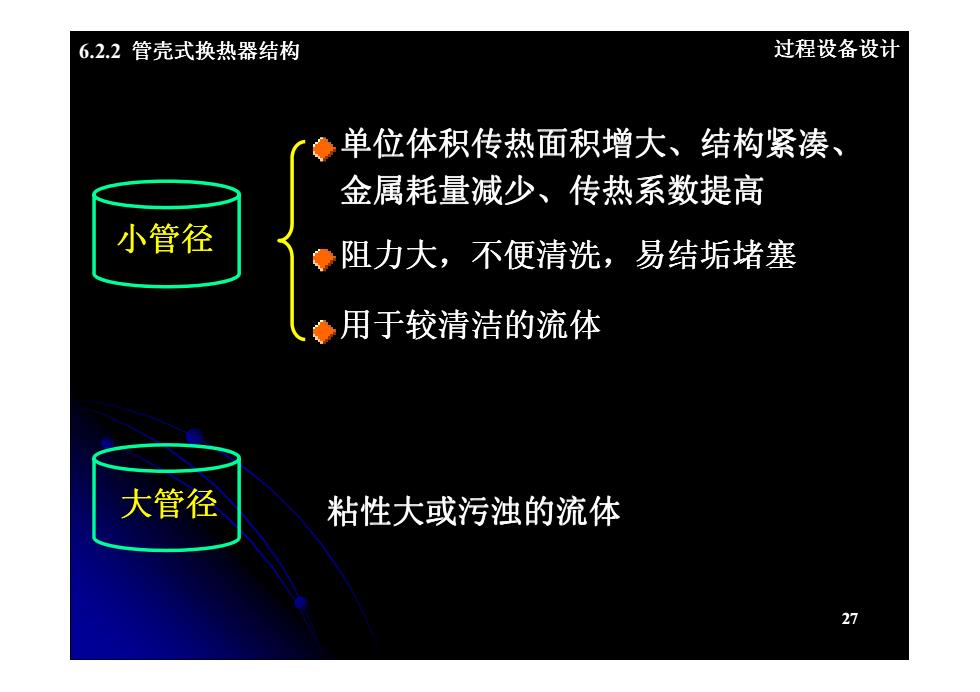

6.2.2管壳式换热器结构 过程设备设计 单位体积传热面积增大、结构紧凑、 金属耗量减少、传热系数提高 小管径 ◆阻力大，不便清洗，易结垢堵塞 ◆用于较清洁的流体 大管径 粘性大或污浊的流体 27
过程设备设计 小管径 单位体积传热面积增大、结构紧凑、 金属耗量减少、传热系数提高 、传热系数提高 阻力大，不便清洗，易结垢堵塞 用于较清洁的流体 6.2.2 管壳式换热器结构 27 大管径 粘性大或污浊的流体

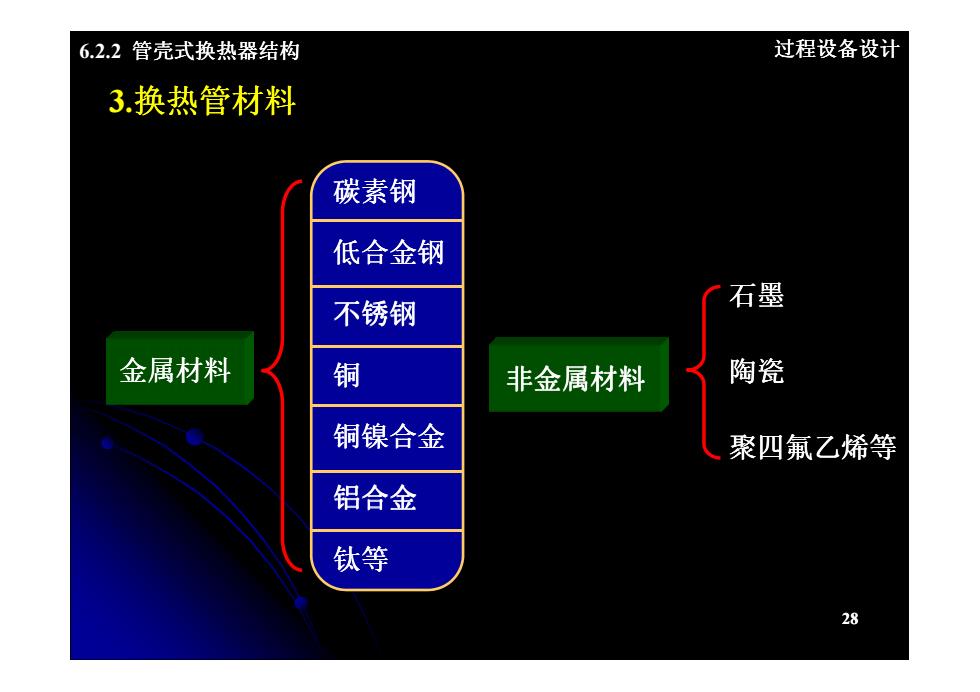

6.2.2管壳式换热器结构 过程设备设计 3换热管材料 碳素钢 低合金钢 石墨 不锈钢 金属材料 铜 非金属材料 陶瓷 铜镍合金 聚四氟乙烯等 铝合金 钛等 28
过程设备设计 3.换热管材料 碳素钢 低合金钢 不锈钢 石墨 6.2.2 管壳式换热器结构 28 金属材料 铜 铜镍合金 铝合金 钛等 非金属材料 陶瓷 聚四氟乙烯等

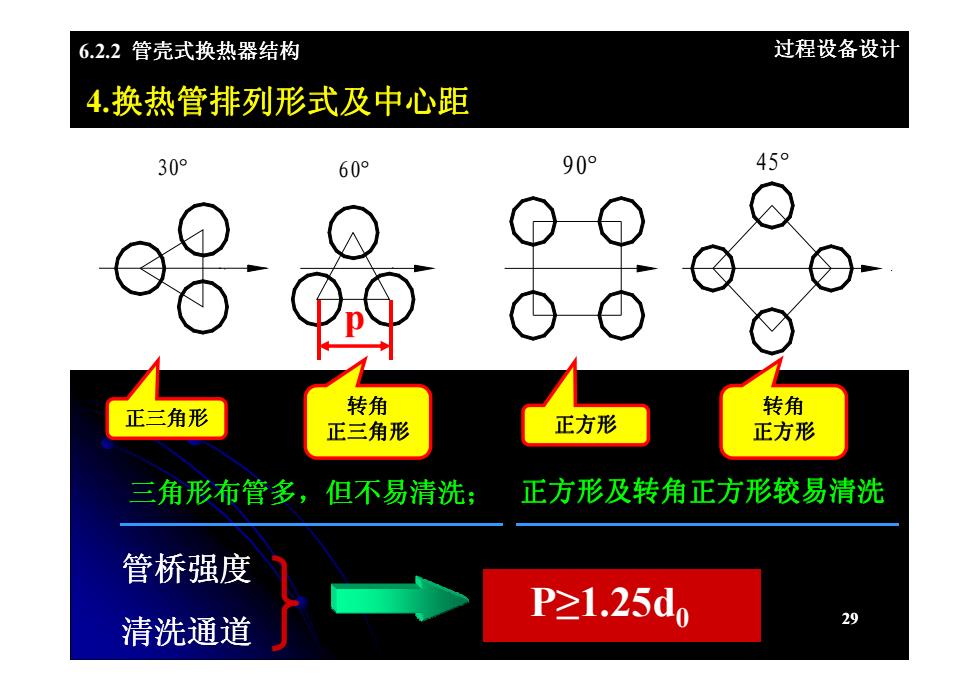

6.2.2管壳式换热器结构 过程设备设计 4.换热管排列形式及中心距 30° 60° 90° 45° 正三角形 转角 转角 正三角形 正方形 正方形 三角形布管多，但不易清洗； 正方形及转角正方形较易清洗 管桥强度 P≥1.25d 清洗通道 29
过程设备设计 4.换热管排列形式及中心距 30° 60° 90° 45° p 6.2.2 管壳式换热器结构 29 正方形及转角正方形较易清洗 管桥强度 清洗通道 P≥1.25d0 正三角形 转角 正三角形 三角形布管多，但不易清洗； 正方形 转角 正方形

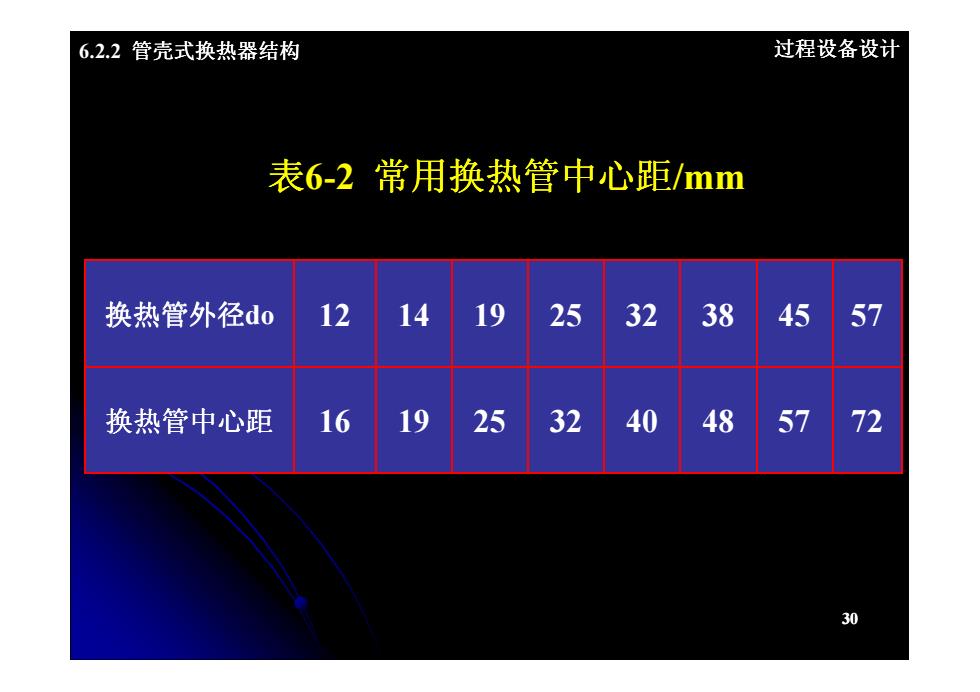

6.2.2管壳式换热器结构 过程设备设计 表6-2常用换热管中心距/mm 换热管外径do 12 1419253238 4557 换热管中心距 161925324048 57 72 30
过程设备设计 表6-2 常用换热管中心距/mm 换热管外径do 12 14 19 25 32 38 45 57 6.2.2 管壳式换热器结构 30 换热管中心距 16 19 25 32 40 48 57 72

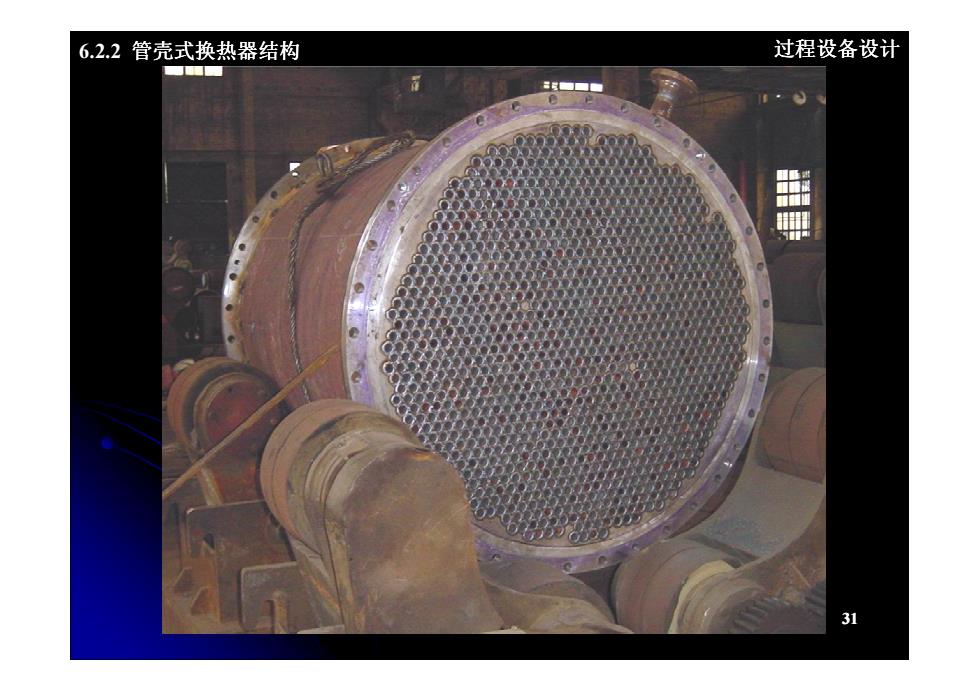

6.2.2管壳式换热器结构 过程设备设计 了 用 31
6.2.2 管壳式换热器结构 过程设备设计 31
